1.中華電信98年第19題 基本電學 (54.變壓器)
下列何者是變壓器油的作用?
(1)僅為潤滑 .
(2) 絕緣 及 冷卻 .
(3) 潤滑 及 冷卻 .
(4) 省電 . ANS: (2) 絕緣 及 冷卻 .
2.中華電信103年 第45題 基本電學 (54.變壓器)
兩個不同容量的變壓器要作並聯運轉 ,
則下列的條件何者是必須的 ?
(A) 廠牌要相同 .
(B) 端電壓要 相同 .
(C) 較大容量的變壓器端電壓要比小容量的變壓器端電壓高 10 % .
(D) 千萬不可並聯 ,較小容量的變壓器一定會燒毀 .
ANS: (2)
3.中華電信98年 第6題 基本電學 (54.變壓器)
下列何者非單相變壓器並聯運轉之要件?
(A) 所有變壓器須有相同的 匝比值 .
(B) 所有變壓器須有相同的 抽頭設定值 .
(C) 所有變壓器須有相同的 電壓額定值 .
(D) 所有變壓器須有相同的 , 即同為加極性 , 或減極性 . ANS: ( 4 )
⋯中華電信 100年第13題 基本電學 (54.變壓器)
下圖 為 一個電感器之 結構示意圖 , 額定 電流為 50 A ,
試問電流為 40A時之 磁通密度為 20 A 時的 幾倍 ? ANS: 2 倍 .
台電 基本電學 90 年 單選 6 (詳細版 有重點 字幕 )基本電學 (54.變壓器)
變壓器之原線圈及 副線圈 分別為 3000 匝 及 150匝 ,
如輸入電壓及電流分別為 2200 伏特 及 6 安培,
輸出電流為 90 安培, 則變壓器效率為 ANS: 75 %
台電90年第5題 基本電學 (54.變壓器)
某理想變壓器原線圈 匝數為 2200 , 電流為 10 安培 :
副線圈匝數 為 55 , 則 副線圈電流為 安培 .
ANS : 400 A

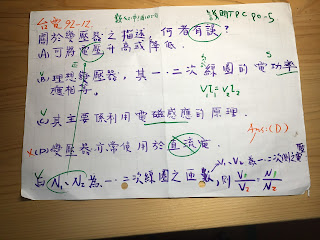

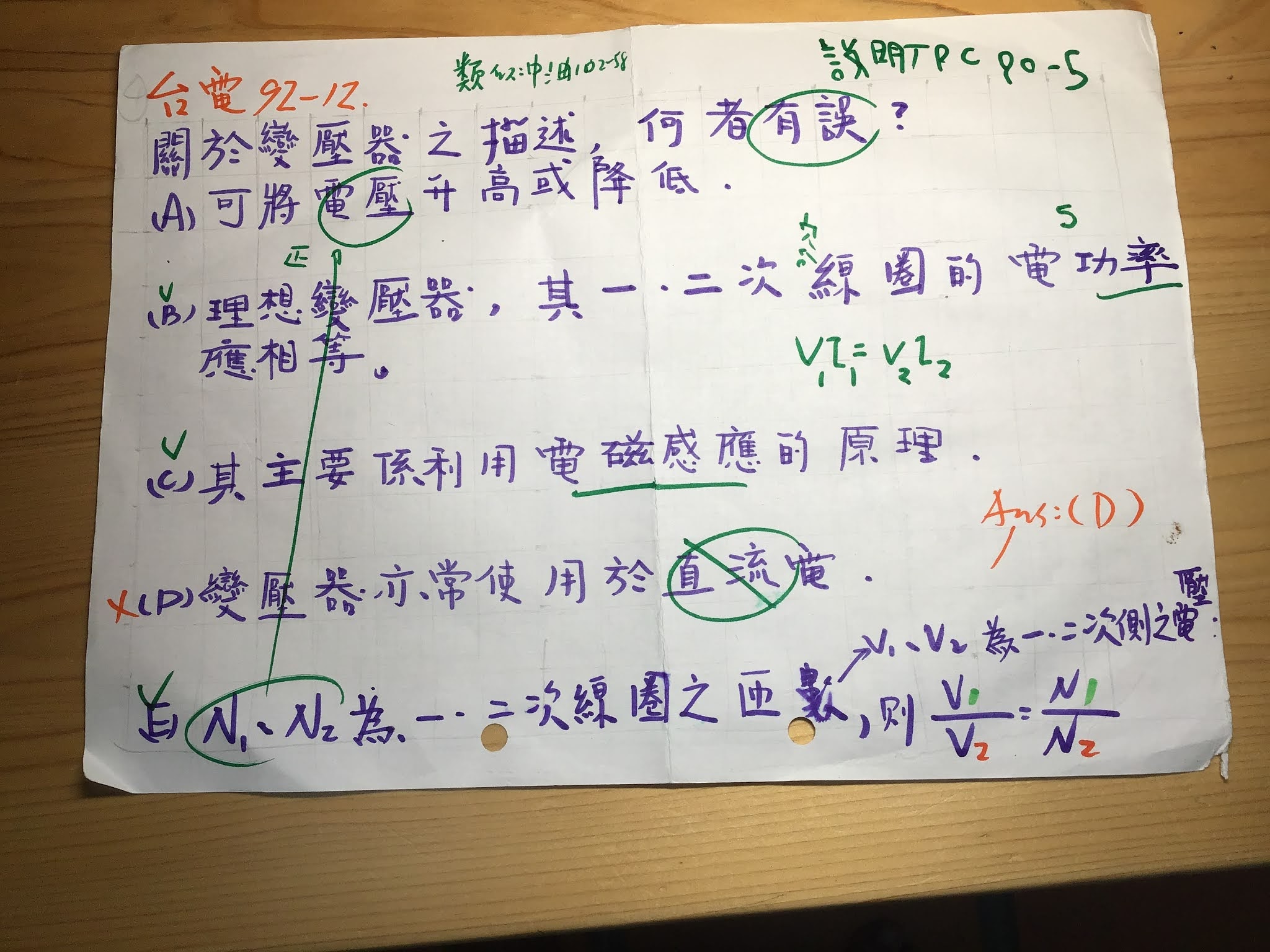

關於變壓器之描述, 何者有誤 ?
(A)可將電壓升高 或 降低 .
(B) 理想變壓器, 其一.二次線圈的電功率應相等 .
(C) 其主要係利用電磁感應的原理
(D) 變壓器亦常使用於直流電 .
(E) N1 . N2 為 一 . 二次 線圈之匝數 .v1 . v2 為 一 . 二次 線圈之電壓,
則 (V1/V2 ) = ( N1 / N2 )
中油102年第58題 基本電學 (54.變壓器)
在變壓器中, 若 V1 . V2 分別為 一次側及二次側電壓 ,
N1 . N2 分別為 一次側及二次側線圈的匝數 ,
則在理想變壓器中,V1 = ANS: V1= V2(N1/N2)
1.中油 102年 第61題 基本電學 (54.變壓器)
某三相變壓器之 , 高壓側為△連接 , 低壓側為 y 連接 ,
已知高壓側與 低壓側 之相電壓比為 a ,
當低電壓側 電流i2 , 則 高壓側線電流為多少 ?
ANS : √3 i2 /a
2.中油 103年 第59題 基本電學 (54.變壓器)
某 Y - △ 接 之 三相變壓器 , 由 一 . 二 次匝比為 a : 1 的三具單相變壓器組成 ,
若三相變壓器之二次側 線電流為 i 2 , 則 一次側線電流為 何 ?
ANS : i 2 / (√3 a )
台電 94-40 基本電學 ( 橘本電學 48、 三相 基本 概念 54.變壓器 )
40 三台單相 11000/ 440 vol t 變壓器作 Δ- Y 接線，若一次側電源為三相 5500 vol t 則二次側線電源為多少 vol t ?
(A) 220 (B) 300 (C) 330 (D) 380 (E) 440。 Ans: (D) 380
48、 三相 基本 概念⋯...a 相似題型教材: https://gogogotpc.blogspot.com/2020/07/48.html 48 、 三相 基本 概念 ⋯⋯ b 相似題型教材: https://gogogotpc.blogspot.com/2020/07/48-b.html
**48、 三相 基本 概念 類似題播放清單 : https://www.youtube.com/playlist?list=PLIVGPNGFD6zZm1cwaAgEQAEGwm-ploKgI
54.變壓器⋯⋯a 教材 https://gogogotpc.blogspot.com/2020/07/54.html
54.變壓器....B 教材 https://gogogotpc.blogspot.com/2020/07/54-b.html
*54.變壓器類似題播放清單 : https://www.youtube.com/playlist?list=PLIVGPNGFD6zacXDpmI18ZfF_rICFjbB8L
1.中油104-65 基本電學 (54.變壓器)
變壓器匝數比為10，在高壓側的電阻為100 Ω，則等效至低壓側的電阻為何？
ANS: 1Ω
2.中油105年第68題 基本電學 (54.變壓器)
單相變壓器其電壓比110V ：220V，
110 V 側負載電阻爲5Ω，此電阻換算至220 V側之等效阻抗為多少？
ANS: 20Ω
其他相關 類似題 放在
54.變壓器⋯⋯a https://gogogotpc.blogspot.com/2020/07/54.html
54.變壓器....B https://gogogotpc.blogspot.com/2020/07/54-b.html
台電 105-25物理 ( 橘子物理 16 - 2 渦電流與變壓器 54.變壓器 )
一理想變壓器,主線圈及副線圈的匝数各為N1及N2。設N1>N2,則下列敘述何者正確?
(A)副線圈輸出的功率比主線圈輸入的功率高
(B)副線圈輸出的交流電頻率比主線圈輸入的頻率低
(C)若主線圈輸入的交流電流為I時,則副線圈輸出的電流為N2 I/N1
(D)若主線圈輸入的交流電壓為時,則副線圈輸出的電壓為N2ε/N1
Ans : (D) https://youtu.be/oLARGiii4Do
54.變壓器⋯⋯a 教材 https://gogogotpc.blogspot.com/2020/07/54.html
54.變壓器....B 教材 https://gogogotpc.blogspot.com/2020/07/54-b.html
*54.變壓器類似題播放清單 : https://www.youtube.com/playlist?list=PLIVGPNGFD6zacXDpmI18ZfF_rICFjbB8L
橘子物理 16 - 2 渦電流與變壓器 相關題型教材 : https://gogogotpc.blogspot.com/2020/12/16-2.html
**CH 16 *類似題播放清單 https://www.youtube.com/watch?v=39-26XldrXk&list=PLIVGPNGFD6zb_8BrlrWDSsq8duTyv5ORL
台電 101-33 物理 ( 橘子物理 16 - 2 渦電流與變壓器 54.變壓器 )
如右圖為一理想變壓器,其一次側線圈N1為200匝,二次側線圈
N2為50匝,若在一次側加入500伏特電壓,二次側接一只100歐姆的純
一次側電阻負載,則此負載消耗之功率為多少瓦特(watt)?
(A)156.25瓦特 (B)2500瓦特 (C) 296.25瓦特 (D)70瓦特
Ans : (A)156.25瓦特 https://youtu.be/oLARGiii4Do
54.變壓器⋯⋯a 教材 https://gogogotpc.blogspot.com/2020/07/54.html
54.變壓器....B 教材 https://gogogotpc.blogspot.com/2020/07/54-b.html
*54.變壓器類似題播放清單 : https://www.youtube.com/playlist?list=PLIVGPNGFD6zacXDpmI18ZfF_rICFjbB8L
橘子物理 16 - 2 渦電流與變壓器 相關題型教材 : https://gogogotpc.blogspot.com/2020/12/16-2.html
**CH 16 *類似題播放清單 https://www.youtube.com/watch?v=39-26XldrXk&list=PLIVGPNGFD6zb_8BrlrWDSsq8duTyv5ORL
台電 104-39 物理 ( 橘子物理 16 - 2 渦電流與變壓器 54.變壓器 )
有一理想變壓器,一次側線圈為10匝,二次側線圈為500匝,輸入電壓為11KV,電流為
10A,求輸出的電壓及電流分別為多少V、A?
(A) 550、200 (B)440、150 (C)450、180 (D)380、22
Ans : (A) 550、200 https://youtu.be/oLARGiii4Do
54.變壓器⋯⋯a 教材 https://gogogotpc.blogspot.com/2020/07/54.html
54.變壓器....B 教材 https://gogogotpc.blogspot.com/2020/07/54-b.html
*54.變壓器類似題播放清單 : https://www.youtube.com/playlist?list=PLIVGPNGFD6zacXDpmI18ZfF_rICFjbB8L
橘子物理 16 - 2 渦電流與變壓器 相關題型教材 : https://gogogotpc.blogspot.com/2020/12/16-2.html
**CH 16 *類似題播放清單 https://www.youtube.com/watch?v=39-26XldrXk&list=PLIVGPNGFD6zb_8BrlrWDSsq8duTyv5ORL
有一線圈其匝數為1000匝,其電感量為10H,若欲將電感量減為2.5H,應減少多少線圈。
Ans: 500 匝 https://youtu.be/emJS_AnuncM
54.變壓器⋯⋯a 教材 https://gogogotpc.blogspot.com/2020/07/54.html
54.變壓器....B 教材 https://gogogotpc.blogspot.com/2020/07/54-b.html
*54.變壓器類似題播放清單 : https://www.youtube.com/playlist?list=PLIVGPNGFD6zacXDpmI18ZfF_rICFjbB8L
29 、匝數 相似題型教材: https://gogogotpc.blogspot.com/2020/06/29.html
相似題撥放清單: https://www.youtube.com/playlist?list=PLIVGPNGFD6zbugyjy9j174MwuL53sw6IF
TPC 113- 計算一
某兩台理想變壓器串接如圖所示，試求：
(一）ZL為多少歐姆時，可由電源側獲得最大功率？
(二）承上題，IL 為多少安培（A)？
ZL消耗實功率 P L 為多少瓦特 （w) ？
Ans: (1) 192 - j 256 (2) 6.25A ， 7500(W)
(1)
等效 100:800=1:8 ....N=8
55. 最大功率 共軛 (3+j4) 和 (3- j 4)共軛
輸入端 (3- j 4) 輸出端 (3- j 4)* 64= 192 - j 256
(2) A
輸入端總阻抗 = (3+j4) + (3- j 4) = 6
輸入端電流=總電壓 300 / 總阻抗 6 = 50 (A)
輸出端 電流 =50 A /8 = 6.25 A
(2) B
只有電阻會消耗功率 P
實部 192 = R
P = (6.25 平方) * 192 = 7500 (W)
分數 25/4 為了 約分
P=(6.25)*(6.25)*192
= (25/4 ) * (25/4 ) *192=(25)*(25/4)*48= =25*25*12= 25*25*4*3
=(25*3 )*(25*4) =(25*3 )*(25*4) = 75 00 (W)
2. 電壓 和 匝數 成 正比 ( 乘 N倍 )
1.變壓器 兩側 功率不變 (能量守恆 )
3.電流 和 匝數 成 反比 ( 除 N倍 )
4. 阻抗 和 匝數 成 平方正比 ( 乘 N平方倍 )
54.變壓器⋯⋯a 教材 https://gogogotpc.blogspot.com/2020/07/54.html
54.變壓器....B 教材 https://gogogotpc.blogspot.com/2020/07/54-b.html
*54.變壓器類似題播放清單 : https://www.youtube.com/playlist?list=PLIVGPNGFD6zacXDpmI18ZfF_rICFjbB8L
55.最大功率 ⋯a ( 解題步驟0： 拿走 RL ,1: 節 求 v 。2: 口 訣求 R ,3:放回 R L ) 相似題型教材: https://gogogotpc.blogspot.com/2020/07/55-0-rl-1-v-2-r-3-r-l.html
*55.最大功率 類似題撥放清單 : https://www.youtube.com/playlist?list=PLIVGPNGFD6zZe6nYTkemsLX0wXCUVOKwx
56.最大功率 ...b 相似題型教材: https://gogogotpc.blogspot.com/2020/07/55-b.html
*55.最大功率 類似題撥放清單 : https://www.youtube.com/playlist?list=PLIVGPNGFD6zZe6nYTkemsLX0wXCUVOKwx
