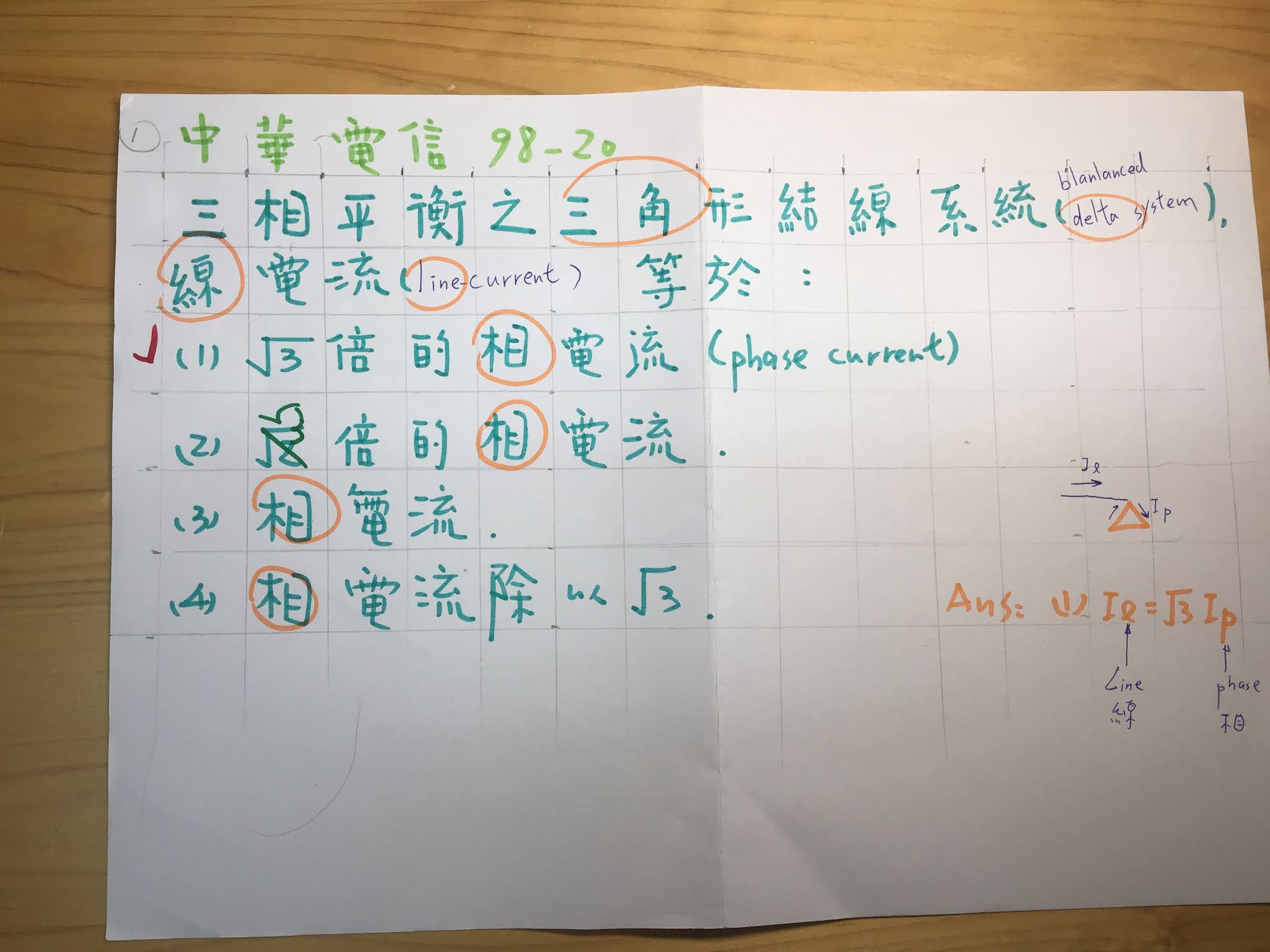

1.中華電信 98 - 20 (48.三相基本觀念)
三相平衡之三角形結線系統(balanced delta system ),線電流(line current ) 等於 :
(1) (根號3倍)的相電流(phase current ) (2) (根號2倍)的相電流 (3)相電流
(4)相電流除以(根號3)
ANS: (1)
48.三相基本 觀念…..U
(D)1.一平衡三相Y接電源,相序為正向序,若A相電壓VAO = 100 ( 0度 , 則VAB = ?
(A) VAB = 100 ( 度。 (B) VAB = 100 ( 30度 (C) VAB = 100√3 ( 0度 (D) VAB = 100√3 ( 30度
Ans: (D) (台糖 109年)
背表版 : https://youtu.be/McRrs1jz8jA
作圖版 : https://youtu.be/YKvkvJTpYCI
(D)2. △(電源)- Y (負載)三相平衡電路中,下列敘述何正確?
(A)負載的相電壓大小 , 等於電源的相電壓大小 .
(B)負載的相電流 , 等於電源的相電流.
(C)負載的相電流越前電源的相電流30度.
(D)負載的相電壓落後電源的相電壓30度
Ans: (D) (台菸酒 109年) https://youtu.be/uBRHtqFATgk
1.如圖電路 ,已知Ia=2 ( 45度 , Za = 6+j8
試求Va= ? (110 中捷) https://youtu.be/uBRHtqFATgk
(1)Za = 6+j8 =10 ( 53度
(2)Y 側的相電壓= Ia × Za
= 2 ∟ 45度 ×10 ∟ 53度 =20 ∟ 98度
(3) Va 也是 Y 側的線電壓VL← 由(台糖 109年)表知
相電壓 (1) ×√3 倍 (2) 角度 加 30 度 .
Va =20√3 ∟〖(98+30)〗度 =20√3 ∟〖(128)〗度
橘本電學 分類題庫 目錄
橘本電學 2021年版 講義下載點
https://drive.google.com/drive/folders/1JAwM5t_A0oJVk0m5n7SBsWKm-GNt05Hu?usp=share_link
2.台電 90 - 9 (48.三相基本觀念)
在Y接平衡三相系統中,線電壓大小是相電壓大小之(1)根號3倍 (2) (1/根號3)倍
(3)根號2倍 (4) (根號2/2)倍
ANS: (1)
台電 94 - 38 (48.三相基本觀念)
對於Y接線三相變壓器,VL 為 線間電壓,iL 線間電流 , Vφ為 相間電壓,iφ為 相間電流,
下列何者正確 : (A)VL=(根號3)Vφ (B) iL=(根號3)iφ (C) Vφ=(根號3)VL (D)iφ=(根號3)iL
(E)VL*iL=Vφ*iφ ANS: (A)
48 、 三相 基本 概念 ⋯⋯ b 相似題型教材: https://gogogotpc.blogspot.com/2020/07/48-b.html
相似題型教材: https://gogogotpc.blogspot.com/2020/07/48.html
**48、 三相 基本 概念 類似題播放清單 : https://www.youtube.com/playlist?list=PLIVGPNGFD6zZm1cwaAgEQAEGwm-ploKgI
4.中油 106 - 34 (48.三相基本觀念)
三相發電機Δ連接, 下列特性何者正確 ?
(A)線電壓 = 相電壓 (B) 線電流 = 相電流 (C) 線電壓 = (根號3) 相電壓
(D)線電流 = (1/根號3) 相電流
ANS: (A)
5.中油 106 - 10 (48.三相基本觀念)
三相交流電路Y型接法中 ,若相電壓 為AC220V時,其線電壓為 :
ANS: 220V 或 381 V 或 380 V
6.中華電信 100 - 100 (48.三相基本觀念)
三相平衡電路,電源的線電壓為200√3 ,負載側△接 ,其每相阻抗為 6+j8,
則此電路之線電流:
(1) 20A (2) 20 √3 A (3) 60 A (4) 60√3 A ANS:(3)
台電 95 - 19 (48.三相基本觀念)
台電 95 - 19 (橘本電學 48.三相基本觀念)
有一三相Y型平衡電路,若每相阻抗為 (6 + j8), 線電壓 EL=220V,則相電壓及相電流值分別為 :
(A) 110 V, 11 A (B) 220 V, 22 A (C) 127 V, 12.7 A (D) 127 V, 11 A (E) 127 V, 22 A
ANS: (C) 127 V, 12.7 A https://youtu.be/r1BxDc3AOEs
48、 三相 基本 概念⋯...a 相似題型教材: https://gogogotpc.blogspot.com/2020/07/48.html
48 、 三相 基本 概念 ⋯⋯ b 相似題型教材: https://gogogotpc.blogspot.com/2020/07/48-b.html
**48、 三相 基本 概念 類似題播放清單 : https://www.youtube.com/playlist?list=PLIVGPNGFD6zZm1cwaAgEQAEGwm-ploKgI
 |
接於三相平衡電源的△接三相平衡負載,每相阻抗為( 6 + j8) Ω ,
負載端電壓有效值為200V,則此負載總消耗平均功率為何?
(A)7200 W (B)4800 W (C)3600 W (D)2400 W ANS:(A)7200 W
中油 98 - 61 (48.三相基本觀念)
如右圖所示三相平衡供電系統,電源相序為abc,
試求 i(a) 之電流為多少安培 ?
(1) 10.7 A (2) 12.7 A (1) 15.7 A (1) 22.7 A ANS : (2) 12.7 A
中油 101 - 58 (48.三相基本觀念)
三相四線式接地線路中 ,若三相對地電壓是 120 伏特 , 則三相線間的電壓是多少伏特 ?
(1) 110 (2) 120 (3) 208 (4) 240 ANS : (3) 208
中油 98 - 45 (48.三相基本觀念)
三相△型連接平衡負載 , 連接於三相平衡電源 , 電源線電壓有效值為 220 V ,
且已知每相負載阻抗為 10 (60 度 , 則此負載消耗的總有效功率為多少 ?
(1) 4191 W (2) 7260 W (3) 8058 W (4) 10265 W ANS:(2) 7260 W
中油 106 - 5 (48.三相基本觀念)
某三相△型平衡負載之相阻抗 Z= 12 (60 度 ,線電壓為240 V ,
則此負載消耗總有效功率為 瓦特 . ANS: 7200 W (瓦特).
中華電信 98 - 30 (48.三相基本觀念,重要的 △起動 : Y 起動 )
若將三個相同的負載接成Y接或 △ 接 ，由相同之三相交流電源供電,
比較其消 耗功率大小,則:
(1)△接較大 (2) Y接較大 (3) 一樣大 (4) 不一定 ANS: (1)△接較大.
台電 92 - 32 (橘本電學48.三相基本觀念)
三相Y連接純電阻負載,其電阻值各為R歐姆,當接於V伏特三相電源時所
消耗的總功率為P瓦特。若將負載改為△連接後,亦接於相同電源 ,
則其 消耗的總功率為多少瓦特 ?
(1) (1/3) P (2) √3 P (3) 2 P (4) (1/√3 ) P (5 ) 3 P ANS: (5 ) 3 P
相關題型教材在 : https://gogogotpc.blogspot.com/2020/07/48.html
48、 三相 基本 概念⋯...a （前四題 是這個 單元的 中心 ，用這個觀念 ⋯ 作這單元的題目 ）
4.有一三相平衡電源,當接至平衡三相Y接負載時 ,負載消耗功率為1000瓦特若電壓與負載每相阻抗不變
情況下,將負載改為△連接 ,且負載仍能正常工作,則負載總功率為 ______ 瓦特 (W) 。
https://youtu.be/31eXKy4N9dA 答 :3000W (台電 112 -填充4 )
中油 101 - 61 (48.三相基本觀念,重要的 △起動 : Y 起動)
連接相同電源(AC220V )之三相 Y型電阻性負載, 若將其連接電阻性負載
改為△型連接 , 則其消耗功率變為原來Y型連接時幾倍?
(1) 0.33 (2) 0.577 (3) 1.732 (4) 3
ANS: (4 ) 3
中油 102 - 74 (48.三相基本觀念,重要的 △起動 : Y 起動)
三個相同阻抗組成之三相負載由
三相平衡電源供電, 當阻抗為Y連接時線電流為10A，則阻抗改為△
接線時線電流為多少?
(1)(10/√3 ) A (2) (10/3) A (3) 10 √3 A (4) 30 A
ANS: (4 ) 30 A
104 - 20 (48.三相基本觀念)
Y-Y 平衡三相電路中 ,下列敘述何者正確?
(1)線電壓大小為相電壓大小的 √3 倍.
(2)線電壓大小與相電壓大小相等 .
(3)線電流大小為相電流大小的 √3 倍 .
(4)相電流大小為線電流大小的 √3 倍 . ANS: (1 ) Y接 : VL=(根號3)Vp

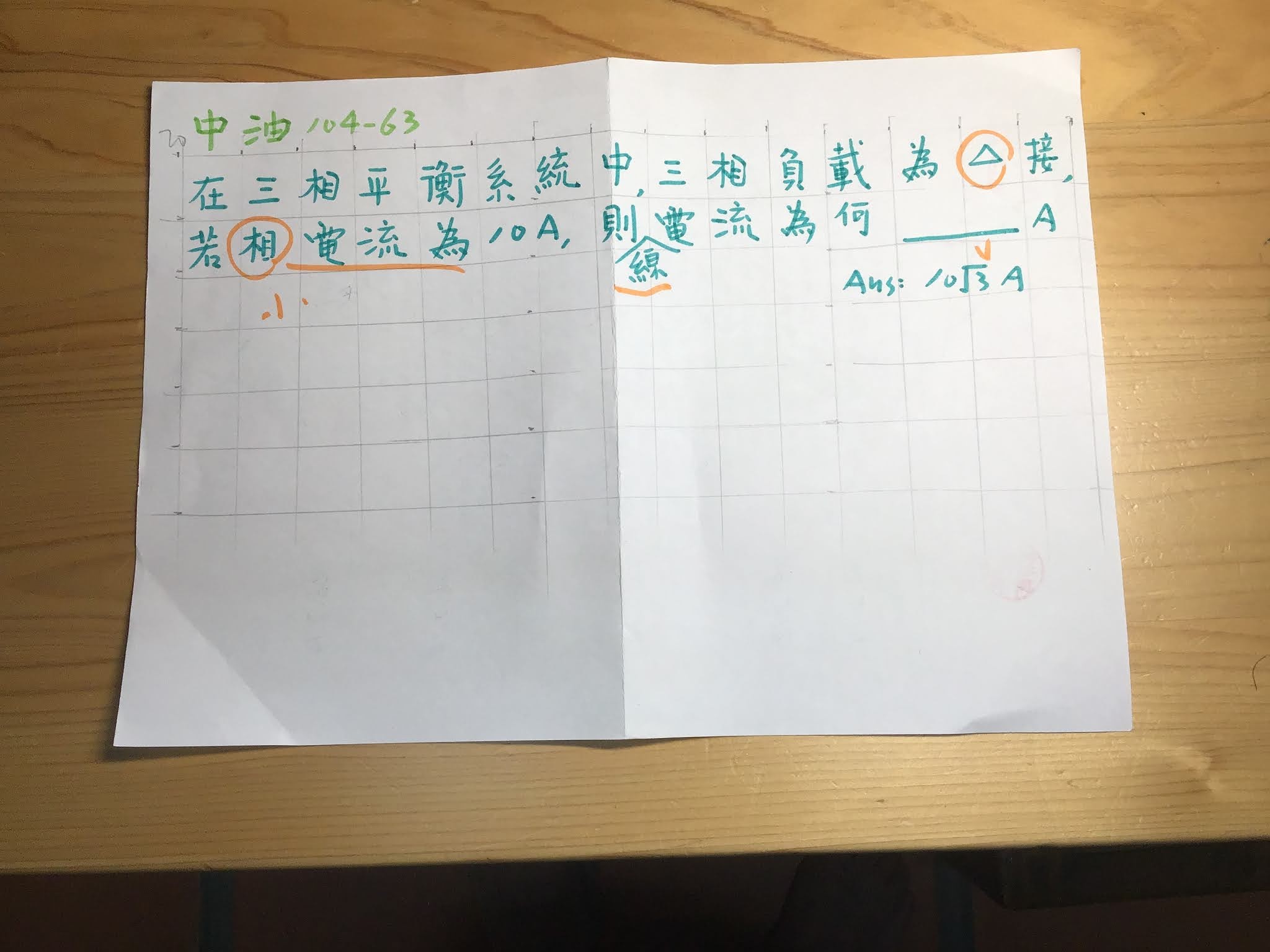

中油 104 - 63 (48.三相基本觀念)
在三相平衡系統中, 三相負載為 △接 ; 若相電流為 10 A ,則 線電流為何 ?
(1) 30 A (2) 10 √3 A (3) 30 √3 A (4) 10 A
Ans:(2) 10 √3 A
台電 103 - 7 (48.三相基本觀念,重要的 △起動 : Y 起動)
三條額定電壓各為220 伏特(v)之電熱線 . 以△接線同時接於三相
220 伏特(V)之交流電源, 其消耗功率為 3 千瓦 (kw) , 若改為 Y 接,
其消耗功率應為 千瓦 (kw) .
Ans : 1 kw .
台電 105 - 5 (48.三相基本觀念)
有一三相△型連接平衡負載，接於三相平衡電源，已知每相負載阻抗為 11(60度 歐姆 (Ω ) ，
電源電壓有效值為220伏特，則此負載消耗的總有效功率為 瓦特 (w) . Ans :6600 W.
中油 106 - 33 (48.三相基本觀念)
某一平衡三相△接負載，若線電壓 220 v ，相阻抗為 22 (30度 ，則線電流為
(A) 10 A (2) 14.14 A (3) 17.32 A (4) 20 A Ans : (3) 17.32 A
中油 98 - 39 (48.三相基本觀念)
關於 1φ3W 供電系統下列敘述 , 何者錯誤?
(1)具有雙電源使用 .
(2)中性線應接地 ,且應加裝過載保護器.
(3)兩電源必須電壓大小相等 , 相位相同 .
(4) 除了中性線以外 ,其他 AB兩非接地線應加裝過載保護器.
Ans : (2) 不接
台電90年 是非第11題 基本電學 ( 48.三相基本 觀念 )
單相三線共電用戶必須於其進屋線間施行內線系統接地 ,
以防止因中性線掉落 , 負載不平衡而燒損器具 .
Ans : 0
中油 101 - 62 (48.三相基本觀念)
家庭用電使用單相三線式系統 ,如果要使中性線不通過電流 ,則下列何者為正確之使用方式 ?
(1) 使用較粗的導線 .
(2)使用平衡之負載 .
(3)使用不同相位之電源.
(4)使用不同電壓的電源. Ans: (2)
