56.最大功率 ...b




  56.最大功率



  示範題 :  台電 102年 基本電學 計算3


   https://youtu.be/BaAvtA9qJJY

























示範題 :  台電 102年 基本電學 計算3






 台電 102年 基本電學 計算3

                                                 https://youtu.be/BaAvtA9qJJY



示範片:

      台電 110年 第6題  基本電學 (55.最大功率)

   如圖 三 所 示電路 , 當負載 電阻為 多少千歐姆 , 可的最大功率 .

                ANS : 10.8       https://youtu.be/TnydWa8vwt4

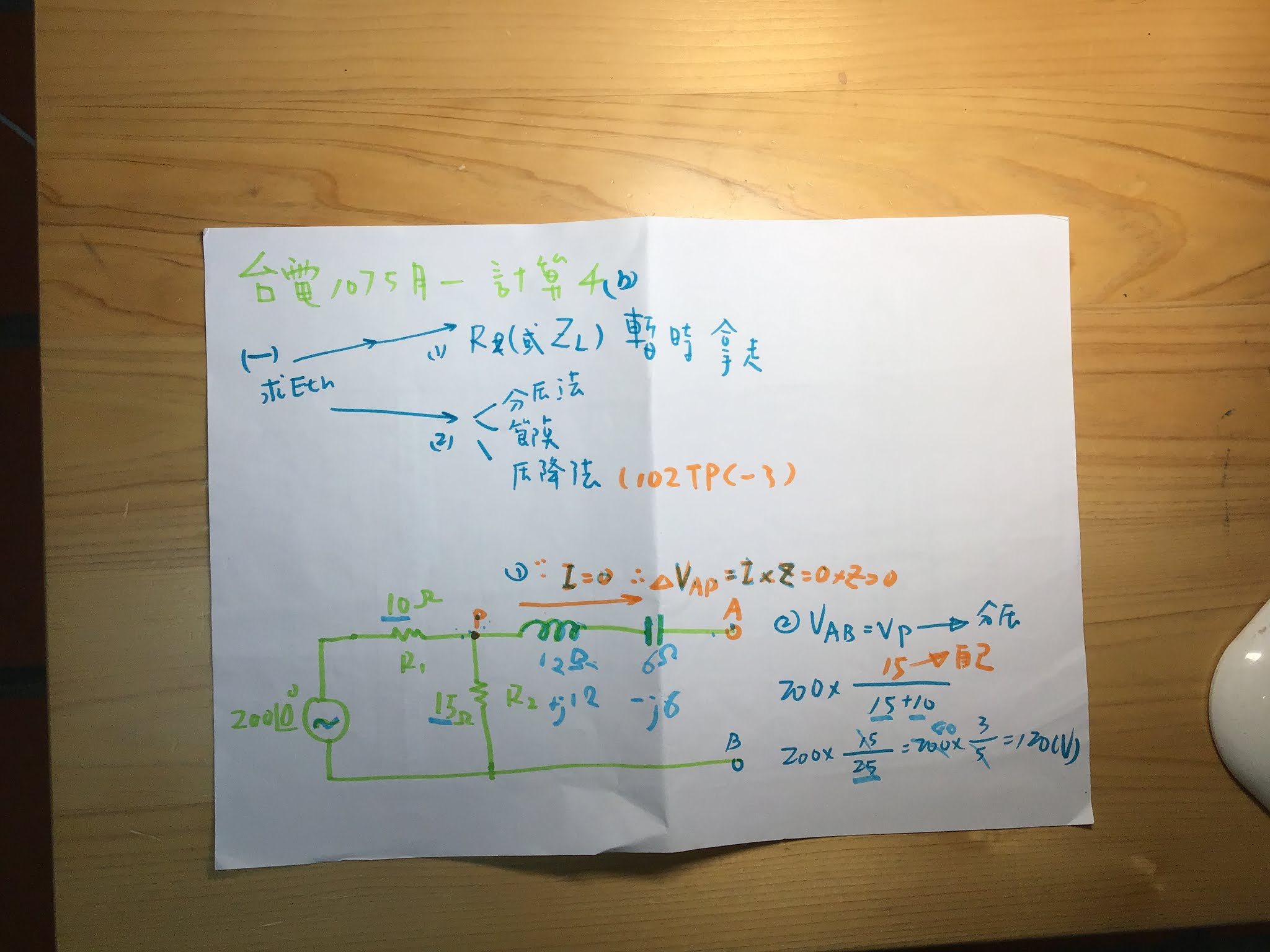

                                              台電 107 五月 - 計算 4

台電107(五月）計算4  基本電學 (55.最大功率)


    如圖15所示，試以戴維寧定理求：

     (1)A B端點斷路之戴氏等效等值電動勢Eth.       Eth=  120 (0 度 V

     (2)A B端點斷路之戴氏等效阻抗Zth.                  Zth = (6 +J6 )  Ω

     (3)最大功率輸出之負載阻抗 ZL.                       ZL  = (6 -J6 )  Ω

     (4)負載之最大功率 Pmax.                                  Pmax = 600  W.


      https://youtu.be/-NktszSF9Bs









L



















                                             台電 107 五月 - 填充 4

                               台電  107（五月) - 4   基本電學 (56.最大功率...b)


   如下圖三所示,若有一電壓為6伏特，內阻為0.1之電源直接跨接於A D兩端，


   當此網路吸收最大功率時，R的數值為..... 歐姆.

                                                                                  Ans：0.125 歐姆.


     https://youtu.be/tOnhAueJtzE







































  台電107（ 12月) - 計算一 基本電學 (56.最大功率...b)


   如圖14所示電路，RL 為可調電阻，試求：

    (1)最大功率輸出之負載阻抗RL.

    (2)負載之最大功率 Pmax.

                                             Ans: （1）RL=5 ,(2) Pmax=625W.

    https://youtu.be/InyBsLsHTA4











                                                 台電 107 十二月 - 計算 1













                                                              台電 107 十二月 - 填充 15



台電107（ 12月) - 15  基本電學 (56.最大功率...b)


    如圖8所示電路，負載電阻為.....Ω時，可得到最大功率.

                                                                                   Ans: 9KΩ .

     https://youtu.be/NMPKzo8vUqw






























         中油 102 - 45  基本電學 (56.最大功率...b)


   如圖45所示電路，求電阻可獲得最大功率時的電阻值多少？


                                                      Ans : 3 Ω


       https://youtu.be/sFLhc1oQQqQ










        中油105之15   基本電學 (56.最大功率...b)


    如圖15所示電路，求電阻RL可獲得最大功率時的電阻值為多少?

                                                                                                Ans: 2 Ω

    https://youtu.be/zyfS8gBQI_s





















中油 101 - 61


     中油101-61  基本電學 (56.最大功率...b)


    如圖61所示電路中，若要使得電阻R得到最大功率,則其值為：

                                           Ans: 2 Ω


         https://youtu.be/XS_aouDFs5w



























台電 97-計算3 基本電學 (  橘本電學 18.1 戴維寧  )
3.如【圖十一】直流電路,試求a、b間之戴維寧(Thevenin)等效電路:
(71)戴維寧等效電壓VTH為何?(3分)
(2)戴維寧等效電阻RTH為何?(3分)
(3)試求 RL ,之最大功率PL max(4分)














18.1 戴維寧 等效電路⋯....b    https://gogogotpc.blogspot.com/2020/06/19-b.html








中油 107 - 填充 5

中油 107 - 5  基本電學 (56.最大功率...b)


     如圖（十）所示，RL為若干歐姆時所得之電功率最大,

      其最大功率為?             Ans: 18 W

                                                            https://youtu.be/qkvd1cEQrJk

























方法 二 ： （細節多 運算 要小心 ）






。
。



結論 ： 有時 用 等效電路法 比較 清楚



何時用 等效電路較快 ？ 較清楚？？


動手 動手 動 做多題目就知道 ，

那個方法 用在那

同一種電路 數字變了 方法也要變

不動手

只會覺得 別人 很強

動手 ㄧ直練 一直練 一直直練

把 不會的 練到會

會的 練 到熟


熟的 還是 要 練 練 動手 練

小的

曾經 在 考前 三個月  有的同樣的題目

 動手 練上百次

 為了保險上 老大們 ㄧ定要 撐過去










台電 108 - 3


台電108 - 3  基本電學 (56.最大功率...b)


   如圖1所示,  R Load可獲得最大功率為     瓦特(W).       Ans ：10 w

   https://youtu.be/zUCErtm7ftI

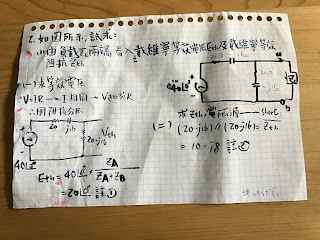

台電 102 - 計算  3




台電   102 - 計算三  基本電學 (56.最大功率...b)


   如下圖十二所示, ZL為何值可使負載得到最大功率 ?

     最大功率為多少 ?

                                                         Ans : (1) ZL = (30 - j30 ) , (2) 750 W  .

   https://youtu.be/2JtBQI9aTt8
































  台電 102年 基本電學 計算3


   https://youtu.be/BaAvtA9qJJY




 台電 112-9

如圖所示之電路， RL 可自電源側獲取 最大功率爲___瓦特 ( W ).   ANS: 36 W

112-9  https://youtu.be/t8Mf9sG1cv8


































台電  105年  計算 第4題 ( 18.4  等效電路 用 節點電流法 轉 戴維寧   55.56.最大功率 )



   台電  104年 第18題 ( 18.4  等效電路 用 節點電流法 轉 戴維寧 55.56.最大功率 21.2 重疊定律 )

    這題 共錄 3 種 方法

    方法1:戴維寧 https://youtu.be/A6dC_BeBtHA

    方法2: 諾頓 https://youtu.be/vxeDpn-wAtQ   (21.2 重疊定律 )

    方法3 : 節點電流法  https://youtu.be/iAlwbp90_4A





台電 96-17  基本電學 ( 18.1 戴維寧 等效電路  19.2  節點電流 法  )
17.如圖（六. a) 所示電路，其等效電壓 E th 為多少伏特(V) ?
(A)  21 (B)  14 (C)  7 (D)  28
Ans: (C)  7  https://youtu.be/Tw3cEaZ8Cus
18.1 戴維寧 等效電路⋯....a 教材: https://gogogotpc.blogspot.com/2020/06/19-19.html
18.1 戴維寧 等效電路⋯....b    https://gogogotpc.blogspot.com/2020/06/19-b.html
**18.1  相似題播放清單:  https://www.youtube.com/playlist?list=PLIVGPNGFD6zY_zpGflb75QBy2xpFw2v6U
19.2  節點電流 法  ⋯。。。a
相似題型教材:  https://gogogotpc.blogspot.com/2020/06/192.html
相似題撥放清單:   https://www.youtube.com/playlist?list=PLIVGPNGFD6za-CYwZba1y52UX6Tl5LZm9







台電 96-18  基本電學 ( 55.最大功率18.1 戴維寧 等效電路  19.2  節點電流 法  )
9. 承上題，圖（六. b) 最大輸出 功率 p max
為多 少 瓦特(W) ?
Ans:  49 /20 W      https://youtu.be/W3vL-WDdolU





55.最大功率...a  (  解題步驟0： 拿走 RL ,1: 節 求 v 。2: 口 訣求 R ,3:放回 R L )      相似題型教材:  https://gogogotpc.blogspot.com/2020/07/55-0-rl-1-v-2-r-3-r-l.html
*55.最大功率  類似題撥放清單 :   https://www.youtube.com/playlist?list=PLIVGPNGFD6zZe6nYTkemsLX0wXCUVOKwx





Tpc 112年 計算2

如圖13所示之電路，

 R L為可調純電阻，

試求，（兩題，共15分）

（1） R L有 最大功率時負載阻抗值. （10分）

（2） R L負載之最大功率 P max . （5 分）

   Ans : (1) R L = 5 Ω ,(20 P max = 624.96 W

    https://youtu.be/fQ1JJaRAEOs
