示範片1.台電 基本電學 109年-16 (45.1諧振電路 fr..Q .BW . fH 上 、 fL 下 . 要背表 和公式 )
有一RLC並聯接於 V(t)= 5 sin 100t 之電源,已知R=5Ω ,
C=40μF,欲使電流源得到最小電流,則電感L為 亨利(H). ANS : 2.5H
https://youtu.be/mzA-gvTPsc4
.詳細解釋 在 台電92-44 公式表 第 1 段 .第 3 段 .
示範片2.台電 基本電學 109年-20 (45.1諧振電路 fr..Q .BW . fH 上 、 fL 下 . 要背表 和公式 )

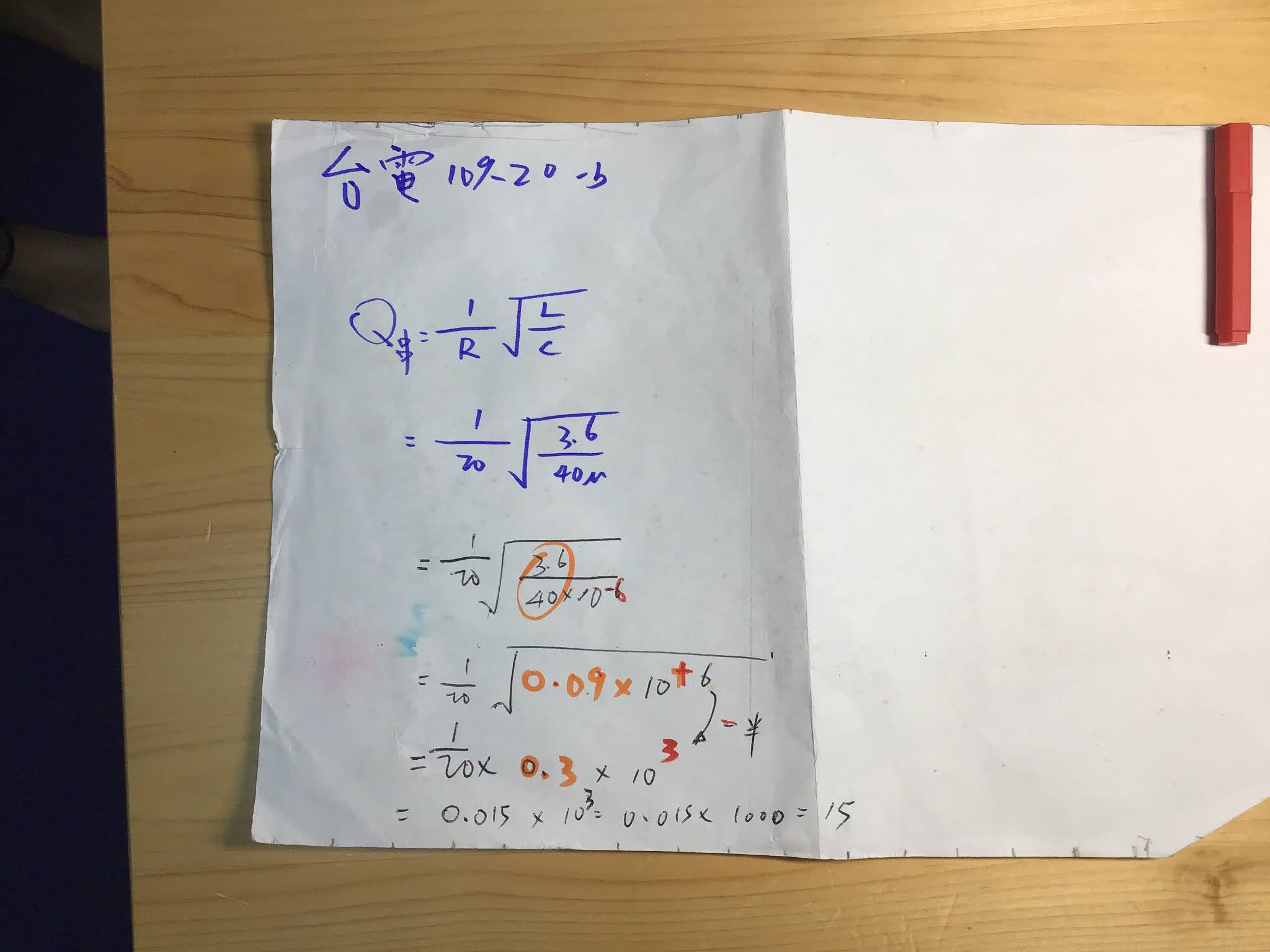

有一RLC 串聯電路, 串聯電阻R= 20Ω , 串聯電容C= 40微法拉 , 串聯電感L= 3.6亨利 (H) ,當電路發生諧振時此時電路的品質因數Q值為. ANS: 15.
https://youtu.be/P_afMWx7q-w
傳說 失傳的秘技 (兄 : 三圈圖 , 弟 : 諧振表 ) 台電 基本電學 92- 44 (45.1諧振電路)
有一RLC 串聯之電路其諧振頻率 fr=100Hz, R= 10Ω , XL=100 Ω ,則頻寬為. ANS: 10Hz .
諧振表 第 1 段 : 諧振前題 ZL 絕對值 = Zc 絕對值
諧振表 第 2 段 : f0= 1/ (2π√ (LC))
諧振表 第 3 段 : 串聯電路 f0時 , 電流最大 .(並聯電路 f0時 , 電流最小) .
諧振表 第 4 段 : 串聯電路 Q 的口訣: 尖尖尖尖 .
諧振表 第 5 段 : 串聯電路 BW 口訣: 反
諧振表 第 6 段 : 串聯電路 BW 第二種算法 .
諧振表 第 7 段 : 串並 Q 互為倒數.
諧振表 第 8 段 : Q 和 BW 的關係.
諧振表 第 9 段 : 橘子極笨的 口訣 .
諧振表 第 10 段 : 串聯電路 Q 第二種算法.
諧振表 第 11 段 : 並聯電路 第二種算法
諧振表 第 12 段 :諧振 角頻率 ω公式推導.
諧振表 第 13 段 :諧振 頻率 f0 公式推導 .
諧振表 第 14 段 : 頻寬 BW 和 半功率點.
諧振表 第 15 段 : f 上 , f 下 .
45.1諧振電路 fr..Q .BW . fH 上 、 fL 下 . 要背表 和公式
類似題教材在 : https://gogogotpc.blogspot.com/2020/07/45-fr-q-bw-fh-fl.html
類似題撥放清單在 : https://www.youtube.com/playlist?list=PLIVGPNGFD6zaxDzjJQFPKaWSELBMU-iTA
中油 106 - 29
中油 106年 基本電學 106-29 (45.1諧振電路 fr..Q .BW . fH 上 、 fL 下 . 要背表 和公式 )
R-L-C串聯電路,已知諧振頻率 fr=1000Hz,R= 10 Ω , XL= 100 Ω 則其頻帶寬度為 ? ANS :100 HZ
台電 102年 基本電學 102-15 (45.1諧振電路 fr..Q .BW . fH 上 、 fL 下 . 要背表 和公式)
有一並聯電路其諧振頻率 fo為480Hz,R= 150 Ω ,XL= 10 Ω ,則頻寬(BW)為? ANS:32Hz.
中油 98年 基本電學 98-64 (45.1諧振電路 fr..Q .BW . fH 上 、 fL 下 . 要背表 和公式 )
若欲增大RLC並聯電路的頻寬( Band width)RLC應做如何調整?
中華電信 100年 基本電學 100-99 (45.1諧振電路 fr..Q .BW . fH 上 、 fL 下 . 要背表 和公式 )
某RLC並聯電路,當電路產生諧振時之阻抗 R= 150 Ω , Xco=XLo=5Ω,則該電路品質因數 Q=?
ANS: Q=36 .
台電 105年 基本電學 105-4 (45.1諧振電路 fr..Q .BW . fH 上 、 fL 下 . 要背表 和公式 )
有一 RLC串聯共振電路,若其中電源有效值為60伏特(V),頻率為 30HZ,電阻為20歐姆 ( Ω ) ,
電容阻抗為50歐姆 ( Ω ) ,則共振時之頻帶寬為 ? ANS :12 KHZ
台電 108年 基本電學 108-20 (45.1諧振電路 fr..Q .BW . fH 上 、 fL 下 . 要背表 和公式 )
某串聯RLC諧振電路,其諧振頻率fo=2000赫茲Hz,R=10歐姆,XL=200歐姆,則其頻寬為......赫茲Hz. ANS:100Hz
台電 107年五月 基本電學 107五月-15 (45.1諧振電路 fr..Q .BW . fH 上 、 fL 下 . 要背表 和公式 )
某串聯R-L-C諧振電路的品質因數(Q)為25 ,諧振頻率為500Hz,則該R-L-C串聯諧振電路的上截止頻率為多少 ? ANS: 510 Hz
台電 95-18 基本電學 ( 橘本電學 45.1諧振電路 fr..Q .BW . fH 上 、 fL 下 . 要背表 和公式 )
一串聯 RLC 電路， 其中 R= 5 Ω, L=0.5 H, C=50µF, 則諧振時之品質因數 Q 為：
(A) 10 (B) 20 (C) 25 (D) 30 (E) 40。
Ans: (B) 20 https://youtu.be/nHxdSKsbnj0
45.1諧振電路 fr..Q .BW . fH 上 、 fL 下 . 要背表 和公式
類似題教材在 : https://gogogotpc.blogspot.com/2020/07/45-fr-q-bw-fh-fl.html
類似題撥放清單在 : https://www.youtube.com/playlist?list=PLIVGPNGFD6zaxDzjJQFPKaWSELBMU-iTA
https://www.youtube.com/playlist?list=PLIVGPNGFD6zaxDzjJQFPKaWSELBMU-iTA
綠色那個 C 是 更正過的，2021 . 1.25 Russell Niu 老大，幫大家找到的新更正的部分.
Tpc 112年 計算3
某串聯諧振電路如圖14所示，
已知諧振發生當下
R=10Ω ,C= 100 μF, v(t) = 100 sin (1000 t),試求 ：
（ 3題 ，每題 5 分，共 15 分 ）
（ 1 ）電感的 L 值 .
（ 2 ）品質因數 .
( 3 ) 頻寬 . (算至小數點以下第二位，以下四捨五入）
Ans: (1) L = 0.01 (H , 亨利)
(2) 品質因數 Q =1
(3) 頻寬 BW =159.16Hz.
