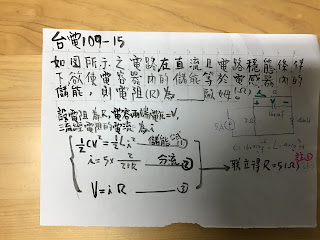

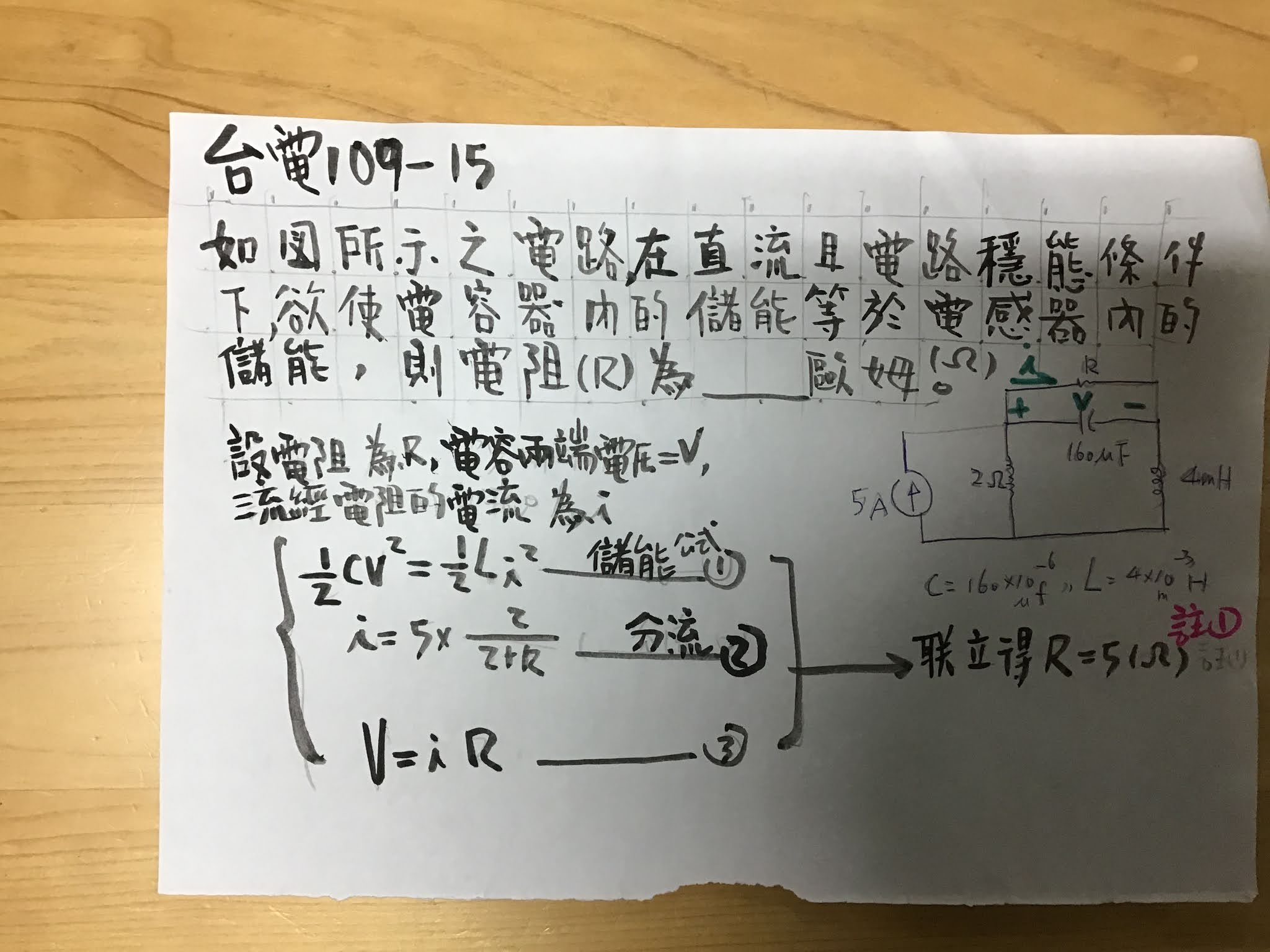

台電109 -15  基本電學 ( 橘本電學 31 .4 直流穩態 (充電完成 ） 25.3 電容 儲能 30.儲能 （ 電感 ）   )

如圖所示之電路,在直流且電路穩態下,欲使電容器內的儲能等於電感器內的儲

能,則電阻(R)為多少歐姆(Ω)。

Ans: 5 Ω

上集 (1.題型分析 2. 列式 ):  https://youtu.be/WiuC8HwpoIA

下集(3.式子化簡)  :   https://youtu.be/GbO083h4f4I






25.3 電容 儲能  相似題型教材:  https://gogogotpc.blogspot.com/2020/06/253.html

 25.3 相似題撥放清單  : https://www.youtube.com/playlist?list=PLIVGPNGFD6zahdTdcPD-aGq0wEovpnWnq


31 .4 直流穩態 (充電完成 ） 相似題型教材:  https://gogogotpc.blogspot.com/2020/06/31-4.html

相似題撥放清單: https://www.youtube.com/playlist?list=PLIVGPNGFD6zahBhkGd_WF_FRmZ9Bdbjgg

30.儲能 （ 電感 ）

相似題型教材: https://gogogotpc.blogspot.com/2020/06/30.html

相似題撥放清單: https://www.youtube.com/playlist?list=PLIVGPNGFD6zaYKFUx9jjSEFZ-r8aAYw3U







       台科大 岀版 黃錦泉  老師寫的基本電學   (5-2  節 電容量 ) 有類似題


示範題 :



台電 基本電學 106 - 15 （25.3 電容 儲能）


https://youtu.be/1UFKt_SPN3w








                                   台電  107 五 月 - 12





台電107 (五月)-12 基本電學 ( 橘本電學 25.3 電容 儲能 )

一只200F的電容器,若以10mA定值電流充電至儲存0.5焦耳的能量為止,在充電後電容

之端電壓為多少伏特。

Ans: 100/(√2) 或 50 √2或 70.7 https://youtu.be/1nz3NZTsOQs



25.3 電容 儲能  相似題型教材:  https://gogogotpc.blogspot.com/2020/06/253.html

 25.3 相似題撥放清單  : https://www.youtube.com/playlist?list=PLIVGPNGFD6zahdTdcPD-aGq0wEovpnWnq





                                         台電    106 -15










台電 基本電學 106 - 15 （25.3 電容 儲能）





                                        台電 107 五月  - 8




。
。




。
。台電 基本電學 107年 - 五月-8 (    25.3 電容 儲能 )






                                  其他







台電 95-6  基本電學 ( 橘本電學  25.3 電容 儲能     )

若將二極板間之距離增加一倍，外加電壓亦增加一倍，則其儲能變化如何？

(A) 變 為原來 1/ 2 倍   (B) 變為原來 2 倍   (C) 變 為 原 來 4 倍   ( D) 不變  CE) 變為原來 8 倍。

  Ans: (B) 變為原來 2 倍   https://youtu.be/943JLoyaK7Q



25.3 電容 儲能  相似題型教材:  https://gogogotpc.blogspot.com/2020/06/253.html

 25.3 相似題撥放清單  : https://www.youtube.com/playlist?list=PLIVGPNGFD6zahdTdcPD-aGq0wEovpnWnq



台電 99-計算1  基本電學 ( 橘本電學  15.色筆法 24 . 電容 串 並  25.3 電容 儲能 )

1.如右圖所示,有4個完相的電容器,其容量皆為4μF,試求:

(1)等效電容C為何?(5分)

(2)若於ab兩端接上400V的直流電壓,此C。儲存多少焦耳的能量?(5分)

Ans: (1) 3μF (2) 0.24 J  https://youtu.be/dcE3SIvXyiQ


15.色筆法  相似題型教材: https://gogogotpc.blogspot.com/2020/06/15.html
  相似題撥放清單 : https://www.youtube.com/playlist?list=PLIVGPNGFD6zZjgZOxxwm3IVWN_U0e5Th0
24 . 電容 串 並  相似題型教材: https://gogogotpc.blogspot.com/2020/06/24.html
*相

25.3 電容 儲能  相似題型教材:  https://gogogotpc.blogspot.com/2020/06/253.html
 25.3 相似題撥放清單  : https://www.youtube.com/playlist?list=PLIVGPNGFD6zahdTdcPD-aGq0wEovpnWnq



台電111- 8基本電學 ( 橘本電學 25.3 電容 儲能 31 .4 直流穩態 (充電完成 ）)
如圖所示,電路穩定後,電容器所儲存的能量為 多少  焦耳 .
Ans: 6.25J   https://youtu.be/cxdluFbVIeI

步驟1:直流穩態(31.4)(0:12) 步驟2:黏土法(15)(0:57) 步驟3:戴維寧 (18.1)(1:08)
步驟4:分壓(16)(2:01)
步驟5:電容 儲能 (25.3) (2:18)
步驟 6: 基本單位 (1.1) (2:48)
步驟7:戴維寧 (18.1) (3:08)
步驟8: 化簡 (數學課)(4:13)
步驟9:電感 儲能 (30) (3:20)

年薪 一億兩千萬 的由來 (6:39)



25.3 電容 儲能  相似題型教材:  https://gogogotpc.blogspot.com/2020/06/253.html
 25.3 相似題撥放清單  : https://www.youtube.com/playlist?list=PLIVGPNGFD6zahdTdcPD-aGq0wEovpnWnq

31 .4 直流穩態 (充電完成 ） 相似題型教材:  https://gogogotpc.blogspot.com/2020/06/31-4.html
30.儲能 （ 電感 ）
相似題型教材: https://gogogotpc.blogspot.com/2020/06/30.html
相似題撥放清單: https://www.youtube.com/playlist?list=PLIVGPNGFD6zaYKFUx9jjSEFZ-r8aAYw3U
