24 . 電容 串 並



        24 . 電容 串 並

台科大 岀版 黃錦泉  老師寫的基本電學  5-2 電容量  類似題

    電容 串聯 並聯 公式 和  電阻 相反


示範片 1 :

台電 104 年 - 4   (24 . 電容 串 並  )



示範片 2 :

台電 102 年 計算2月（前半）（24.電容串並聯 ）


  台電 102 年 - 計算 2 後半   (24 . 電容 串 並  )









 台電109 -18  基本電學 ( 橘本電學 25 . 1 Q =C V  24 . 電容 串 並  )

如圖所示之電路ab兩端電壓Vab為.

Ans: 60V  https://youtu.be/KujUgLtIu7c










25 . 1 Q =C V  相似題型教材: https://gogogotpc.blogspot.com/2020/06/25-1-q-c-v.html

*相似題撥放清單:

https://www.youtube.com/playlist?list=PLIVGPNGFD6zbTLc2xnW6OsuVz9MXoYhxo

24 . 電容 串 並  相似題型教材: https://gogogotpc.blogspot.com/2020/06/24.html

*相似題撥放清單: https://www.youtube.com/playlist?list=PLIVGPNGFD6zaILt68BuGYlIe1ASn8I5ec








                                     中華電信 100 - 56


    3+6 =9



                                   台電 94 - 10



台電 94-10 ( 橘子物理 13-4 電容  橘本電學 24 . 電容 串 並 )

將電容分別為 6µ F 與 4µ F 的兩只 電容器串聯後，其等效電容值為何？

(A) 24µF          (B) 10µF          (C) 2. 4µF        (D) 2µF            (E) 1. 5µF   Ans : (C) 2. 4µF

 https://youtu.be/4s5fkolJ_OQ



橘子物理 13-4 電容   以下有相關題型教材 : https://gogogotpc.blogspot.com/2020/12/13-4.html

      *CH 13   類似題撥放清單 : https://www.youtube.com/playlist?list=PLIVGPNGFD6zYhSyODO-izGAC9vEHGWbSx

24 . 電容 串 並  相似題型教材: https://gogogotpc.blogspot.com/2020/06/24.html

*相似題撥放清單: https://www.youtube.com/playlist?list=PLIVGPNGFD6zaILt68BuGYlIe1ASn8I5ec








                          台電  96 -46    類似    台電 99-計算1

台電 96 - 46 基本電學 ( 15.色筆法  24 . 電容 串 並  )

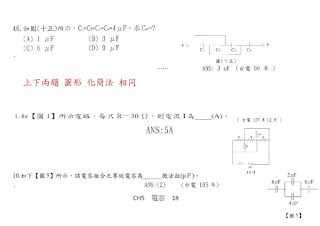

46.如圖(十五)所示,C1=C2=C3=C4=4μF ,求Cab=?

(A) 1 uF (B) 3 uF  (C) 6 uF (D) 9uF

Ans : (B) 3 uF   https://youtu.be/4Ieeh_IHld0




台電  96 年   第 46 題 (15.色筆法 )

https://youtu.be/4Ieeh_IHld0

15.色筆法  相似題型教材: https://gogogotpc.blogspot.com/2020/06/15.html

  相似題撥放清單 :https://www.youtube.com/playlist?list=PLIVGPNGFD6zZjgZOxxwm3IVWN_U0e5Th0

24 . 電容 串 並  相似題型教材: https://gogogotpc.blogspot.com/2020/06/24.html

*相似題撥放清單:https://www.youtube.com/playlist?list=PLIVGPNGFD6zaILt68BuGYlIe1ASn8I5ec

TPC 96 教材:     https://gogogotpc.blogspot.com/2020/02/96.html
TPC 96 題撥放清單:    https://www.youtube.com/playlist?list=PLIVGPNGFD6za10YfWgio5ehs1LXuTAkrA








              上下 兩題  圖形 化簡 法 相 同。

                                   公式 相反

台電 99-計算1  基本電學 ( 橘本電學  15.色筆法 24 . 電容 串 並  25.3 電容 儲能   )

1.如右圖所示,有4個完相的電容器,其容量皆為4μF,試求:

(1)等效電容C為何?(5分)

(2)若於ab兩端接上400V的直流電壓,此C。儲存多少焦耳的能量?(5分)

Ans: (1) 3μF (2) 0.24 J  https://youtu.be/dcE3SIvXyiQ


15.色筆法  相似題型教材: https://gogogotpc.blogspot.com/2020/06/15.html
  相似題撥放清單 : https://www.youtube.com/playlist?list=PLIVGPNGFD6zZjgZOxxwm3IVWN_U0e5Th0
24 . 電容 串 並  相似題型教材: https://gogogotpc.blogspot.com/2020/06/24.html
*相

25.3 電容 儲能  相似題型教材:  https://gogogotpc.blogspot.com/2020/06/253.html
 25.3 相似題撥放清單  : https://www.youtube.com/playlist?list=PLIVGPNGFD6zahdTdcPD-aGq0wEovpnWnq



                     台電 107 十二月 - 1






                                         台電 105 - 10



台電 105-10 基本電學 ( 橘本電學 24 . 電容 串 並)
如圖示,該電容組合之等效電容為多少微法拉( μF)。
Ans: 2μf    https://youtu.be/Iw2BglkyJfg
24 . 電容 串 並  相似題型教材: https://gogogotpc.blogspot.com/2020/06/24.html
*相似題撥放清單: https://www.youtube.com/playlist?list=PLIVGPNGFD6zaILt68BuGYlIe1ASn8I5ec







                                           台電 97 - 6


台電 97-6 基本電學 ( 橘本電學   24 . 電容 串 並  )
一電容器組由一10μF電容器與一5μF電容器聯後再與男25μF電容器並聯構成,試求
總電容C=   μF.





24 . 電容 串 並  相似題型教材: https://gogogotpc.blogspot.com/2020/06/24.html








                                       中油     102 - 71







                                           中油 104 - 46


這是 下一 單元 Q =CV 的 題目




中油 104  - 46 (24 . 電容 串 並  )

  https://youtu.be/fZhEXGNGoww





                                              中油  104 -57



                                          10/2=5


                                           中油 104 - 10



                                電容  串聯 並聯 公式 和 電阻      相反


                              並聯   N  個  電容 是 N 倍
                              串聯   N.  個  電容是  1/N 倍

                              所以 N 是 1/N 的 N平方 倍



                                            中油 106 -18




                                         20 * 4 =80









                                          台電   102    計算  2






台電 102 年 計算2月（前半）（24.電容串並聯 ）


  台電 102 年 - 計算 2 後半   (24 . 電容 串 並  )





                                  中油     105 -18




                             因為 Q = C V 因為 串聯    Q    相同  , C  和 V 成 反 比


                                 V1: V2 : V3 = 1/4 ： 1/6 ： 1/12  = 3 : 2 ： 1
                                                                                        = 6  : 4  : 2
                                                          （6+4 +2 共 1 2）
                                                                                            ↑
                                                                                           V1=6(v)
                                  或 v1=12* （3/（3+2+1））=6 (v)




                        台電 104 - 4







台電 104 年 - 4   (24 . 電容 串 並  )




                                          台電        108 -  14






台電 108-14 基本電學  ( 橘本電學   )
如圖所示,等效電容Cab為多少微法拉(μF)。
Ans: 11μF       https://youtu.be/uTXa1cL-aP8

                                                  台電 107 十二月   - 13




基本電學  台電 107(十二月) - 13 (  橘本電學  6.2 相同電阻 串聯 並聯  24 . 電容 串 並)

若某兩個電容器串聯時總電容量為3μF,已知其中一個電容器之電容量為6(μF) ,請問當這

兩個電容器並聯時總電容量為多少 (μF)。

Ans : 12μF   https://youtu.be/K2BcSQzDiC4


24 . 電容 串 並  相似題型教材: https://gogogotpc.blogspot.com/2020/06/24.html

*相似題撥放清單: https://www.youtube.com/playlist?list=PLIVGPNGFD6zaILt68BuGYlIe1ASn8I5ec

6.2 相同電阻 串聯 並聯  相似題型教材: https://gogogotpc.blogspot.com/2020/06/62_5.html

 ** 6.2  *類似題撥放清單 :  https://www.youtube.com/playlist?list=PLIVGPNGFD6zb5IV4OqJVgUkeC0x0PATLX




台電 97-10

台電 97-10 物理 ( 橘子物理  13-4 電容 )

已知一電容器之電位為3伏特,電容為2微法拉,則其所帶之電量為多少庫侖?

(A) 6 E -6  (B)6E6 (C) 3/2  (D) 2/3

Ans : (A) 6 E -6  https://youtu.be/BRDDOMglE-k

橘子物理 13-4 電容   以下有相關題型教材 : https://gogogotpc.blogspot.com/2020/12/13-4.html
      *CH 13   類似題撥放清單 : https://www.youtube.com/playlist?list=PLIVGPNGFD6zYhSyODO-izGAC9vEHGWbSx





台電 101-30 物理 ( 橘子物理  13-4 電容 )

有三個電容器其電容分別為 1、2.5、4微法拉(E-6 F),此三只電容器串聯時之總電容為多少?

(A) 10μF (B)7.5μF (C)   3.3 μF   (D) 1.65 μF

Ans : 20/33 μ F  https://youtu.be/BRDDOMglE-k


橘子物理 13-4 電容   以下有相關題型教材 : https://gogogotpc.blogspot.com/2020/12/13-4.html
      *CH 13   類似題撥放清單 : https://www.youtube.com/playlist?list=PLIVGPNGFD6zYhSyODO-izGAC9vEHGWbSx







台電 110-16 基本電學  (  橘本電學  25 . 1 Q =C V     )

開關S1、2及3同時閉合前,三電容各有之電壓如【圖10】所示,若三開關同時閉合後,

則Vab為 多少伏特(V) ?

Ans : 4.8 V  https://youtu.be/BRDDOMglE-k


橘子物理 13-4 電容   以下有相關題型教材 : https://gogogotpc.blogspot.com/2020/12/13-4.html
      *CH 13   類似題撥放清單 : https://www.youtube.com/playlist?list=PLIVGPNGFD6zYhSyODO-izGAC9vEHGWbSx




台電 110-18 基本電學  (  橘本電學 24 . 電容 串 並 )

如【圖11】所示,求Cab電容量為多少 微法拉(μF)。

Ans: 6 μF  https://youtu.be/ez9fhU_1n7A



24 . 電容 串 並  相似題型教材: https://gogogotpc.blogspot.com/2020/06/24.html

*相似題撥放清單: https://www.youtube.com/playlist?list=PLIVGPNGFD6zaILt68BuGYlIe1ASn8I5ec


台電109 -11  基本電學 ( 橘本電學  25 . 1 Q =C V    )

兩個法拉數標示不清之電容器C1及C2 ,已知兩電容器均可耐壓600V,先將兩電容器完全放

電並確定兩電容器端電壓皆為0V,再以2mA之定電流源分別對其充電1分鐘,結果其端電

壓分別為V1=200V及V2=300,則C1與C2並聯之總電容量為多少 微法拉(μF)。

Ans:  1000μF    https://youtu.be/Rihs9cVpxAg







25 . 1 Q =C V  相似題型教材:https://gogogotpc.blogspot.com/2020/06/25-1-q-c-v.html

*相似題撥放清單:

https://www.youtube.com/playlist?list=PLIVGPNGFD6zbTLc2xnW6OsuVz9MXoYhxo


台電 102-46 物理 ( 橘子物理 24 . #電容 #串 #並 橘子物理 13-4 電容)

如圖所示,有3個完全相的電容器,其電容大小皆為80微法(μF),試

求A、B兩點間之等值電容為多少微法?

(A) 60 (B) 90 (C) 120 (D) 160

Ans : (C) 120  https://youtu.be/DYQPx0NYP2Y

24 . 電容 串 並  相似題型教材: https://gogogotpc.blogspot.com/2020/06/24.html

*相似題撥放清單: https://www.youtube.com/playlist?list=PLIVGPNGFD6zaILt68BuGYlIe1ASn8I5ec

橘子物理 13-4 電容   以下有相關題型教材 : https://gogogotpc.blogspot.com/2020/12/13-4.html

      *CH 13   類似題撥放清單 : https://www.youtube.com/playlist?list=PLIVGPNGFD6zYhSyODO-izGAC9vEHGWbSx



台電 101-30 物理 ( 橘子物理  13-4 電容 )

有三個電容器其電容分別為 1、2.5、4微法拉(E-6 F),此三只電容器串聯時之總電容為多少?

(A) 10μF (B)7.5μF (C)   3.3 μF   (D) 1.65 μF

Ans : 20/33 μ F  版本1 : https://youtu.be/BRDDOMglE-k

                          版本2 : https://youtu.be/DYQPx0NYP2Y


橘子物理 13-4 電容   以下有相關題型教材 : https://gogogotpc.blogspot.com/2020/12/13-4.html

      *CH 13   類似題撥放清單 : https://www.youtube.com/playlist?list=PLIVGPNGFD6zYhSyODO-izGAC9vEHGWbSx



台電 99-48 物理 ( 橘子物理 24 . #電容 #串 #並 橘子物理 13-4 電容)

有2個分別為6微法拉及3微法拉之電容器,其並聯後之等效電容值為Cp,串聯後之等效電容

值為Cs則Cp:Cs之值應為下列何者?

(A) 2 :9 (B)1 :2 (C) 9:2 (D) 2 : 1

Ans : (C) 9:2 https://youtu.be/DYQPx0NYP2Y

24 . 電容 串 並  相似題型教材: https://gogogotpc.blogspot.com/2020/06/24.html

*相似題撥放清單: https://www.youtube.com/playlist?list=PLIVGPNGFD6zaILt68BuGYlIe1ASn8I5ec

橘子物理 13-4 電容   以下有相關題型教材 : https://gogogotpc.blogspot.com/2020/12/13-4.html

      *CH 13   類似題撥放清單 : https://www.youtube.com/playlist?list=PLIVGPNGFD6zYhSyODO-izGAC9vEHGWbSx


TPC 112- 17

電容器C 1= 4 μf .耐壓爲300V, 電容器C 2= 12 μf . 耐壓爲600V,若將C 1 與 C 2 串聯，則總耐壓變為_____ 伏特 （ V ) 。

  ANS: 400V https://youtu.be/unZiEdtr2vI









。
