15.色筆法


                                            15、色筆法

    台科大 岀版 黃錦泉  老師寫的基本電學  p 3-13 第10 題  有類似題


   示範題 1 :


   台電  107 年 十二月  第 1題 (15.色筆法)




 示範題 2 :

台電110年 第2題  基本電學 (15.色筆法 12.基本串並電路)

    如圖2所示之電路 , 試求 a 、 b 兩端的等效電阻為 .......... 歐姆 .    ANS : 2.4

  最終版 :      https://youtu.be/EbEtD9Zg9nQ

















台電110年填充第2題  基本電學 ( 12.基本串並電路  15.色筆法 )

       如圖所示之電路, 試求 a 、 b 兩端的等效電阻值 :

       https://youtu.be/6asE9pOkKFs







     口訣 :  A . 捏 捏 捏


             B. 兩電阻並聯 口訣 : 相加 分之 相乘



       類似題 在 撥放 清單  12.基本串並電路  15.色筆法


示範題 3 :


台電110年 填充 第2題 (下集 ;  詳 細   版 ) 基本電學 ( 12.基本串並電路  15.色筆法 )

       如圖所示之電路, 試求 a 、 b 兩端的等效電阻值 :



       https://youtu.be/AzZUTt_yyqA


         口訣 :  A . 捏 捏 捏

                    B. 兩電阻並聯 口訣 : 相加 分之 相乘


  類似題 在 撥放 清單  12.基本串並電路  15.色筆法































1、同一色 代表同一電⋯上色完就比較清楚

2、重新畫圖。」」」

                      台電 96 - 46

台電 96 - 46 基本電學 ( 15.色筆法  24 . 電容 串 並  )

46.如圖(十五)所示,C1=C2=C3=C4=4μF ,求Cab=?

(A) 1 uF (B) 3 uF  (C) 6 uF (D) 9uF

Ans : (B) 3 uF   https://youtu.be/4Ieeh_IHld0




台電  96 年   第 46 題 (15.色筆法 )

https://youtu.be/4Ieeh_IHld0

15.色筆法  相似題型教材: https://gogogotpc.blogspot.com/2020/06/15.html

  相似題撥放清單 :https://www.youtube.com/playlist?list=PLIVGPNGFD6zZjgZOxxwm3IVWN_U0e5Th0

24 . 電容 串 並  相似題型教材: https://gogogotpc.blogspot.com/2020/06/24.html

*相似題撥放清單:https://www.youtube.com/playlist?list=PLIVGPNGFD6zaILt68BuGYlIe1ASn8I5ec

TPC 96 教材:     https://gogogotpc.blogspot.com/2020/02/96.html
TPC 96 題撥放清單:    https://www.youtube.com/playlist?list=PLIVGPNGFD6za10YfWgio5ehs1LXuTAkrA







台電  96 年   第 46 題 (15.色筆法 )






                     台電 99 計算 1

台電 99-計算1  基本電學 ( 橘本電學  15.色筆法 24 . 電容 串 並  25.3 電容 儲能 )

1.如右圖所示,有4個完相的電容器,其容量皆為4μF,試求:

(1)等效電容C為何?(5分)

(2)若於ab兩端接上400V的直流電壓,此C。儲存多少焦耳的能量?(5分)

Ans: (1) 3μF (2) 0.24 J  https://youtu.be/dcE3SIvXyiQ


15.色筆法  相似題型教材: https://gogogotpc.blogspot.com/2020/06/15.html
  相似題撥放清單 : https://www.youtube.com/playlist?list=PLIVGPNGFD6zZjgZOxxwm3IVWN_U0e5Th0
24 . 電容 串 並  相似題型教材: https://gogogotpc.blogspot.com/2020/06/24.html
*相

25.3 電容 儲能  相似題型教材:  https://gogogotpc.blogspot.com/2020/06/253.html
 25.3 相似題撥放清單  : https://www.youtube.com/playlist?list=PLIVGPNGFD6zahdTdcPD-aGq0wEovpnWnq










                              台電 107 -十二月 填充 1




                               台電  107 年 十二月  第 1題 (15.色筆法)







                                  中油   106 - 9


9,







                           中油 106 - 40


          經 色筆法 後
       1、三個  六歐姆  並聯⋯⋯⋯R=6/3=2 (歐 姆）



台電 110-計算題 3 – ( 2 ) 基本電學  (  橘本電學 15.色筆法   )

(2)試求:【圖15】之等效電阻Rab為多少歐姆?

Ans : ( 161/ 60 )  Ω  https://youtu.be/9x8xhXOf59M

 15.色筆法  相似題型教材: https://gogogotpc.blogspot.com/2020/06/15.html

  相似題撥放清單 : https://www.youtube.com/playlist?list=PLIVGPNGFD6zZjgZOxxwm3IVWN_U0e5Th0



台電 99-20  基本電學 ( 橘本電學  15.色筆法  16. 8. 分壓 分流 19.1 節點電流  基礎題 )

20.如右下【圖10】所示,I=多少A。

Ans:2A   https://youtu.be/gZl1ehYbu6E


15.色筆法  相似題型教材: https://gogogotpc.blogspot.com/2020/06/15.html

  相似題撥放清單 : https://www.youtube.com/playlist?list=PLIVGPNGFD6zZjgZOxxwm3IVWN_U0e5Th0

16. 分壓 分流 .......b.步驟 1.算總電阻 2. 算總電流 3.分流

相似題型教材: https://gogogotpc.blogspot.com/2020/06/16-b.html

相似題撥放清單: https://www.youtube.com/playlist?list=PLIVGPNGFD6zZGA65KCUepZwXDD-hl8pjM

               https://www.youtube.com/playlist?list=PLIVGPNGFD6zYahYSjN_5ocBMxfGq_GRZG

8. 分壓 分流   相似題型教材:   https://gogogotpc.blogspot.com/2020/06/8.html

       相似題撥放清單:  https://www.youtube.com/playlist?list=PLIVGPNGFD6za1vEI0ttx5S0LaRjxzaJe9





台電 99-計算2 -(1)   基本電學 ( 橘本電學 15.色筆法 18.1 戴維寧)
2.試求以下電路之電流值:
(1)如圖所示,電流i為何?(5分)
Ans:7A https://youtu.be/AbVJFfxF2Rk

」


15.色筆法  相似題型教材: https://gogogotpc.blogspot.com/2020/06/15.html
  相似題撥放清單 : https://www.youtube.com/playlist?list=PLIVGPNGFD6zZjgZOxxwm3IVWN_U0e5Th0
18.1 戴維寧 等效電路⋯....b    https://gogogotpc.blogspot.com/2020/06/19-b.html
**18.1  相似題播放清單:  https://www.youtube.com/playlist?list=PLIVGPNGFD6zY_zpGflb75QBy2xpFw2v6U






台電 108-13 基本電學  ( 橘本電學  18.1 戴維寧 等效電路  17、電源、電表    15.色筆法)

如圖所示,A為理想電流表,則該表指示值應為多少 安培(A)。

Ans:7A   https://youtu.be/uB3hFYgV1-k




15.色筆法  相似題型教材: https://gogogotpc.blogspot.com/2020/06/15.html

  相似題撥放清單 : https://www.youtube.com/playlist?list=PLIVGPNGFD6zZjgZOxxwm3IVWN_U0e5Th0

18.1 戴維寧 等效電路⋯....b    https://gogogotpc.blogspot.com/2020/06/19-b.html

**18.1  相似題播放清單:  https://www.youtube.com/playlist?list=PLIVGPNGFD6zY_zpGflb75QBy2xpFw2v6U

17、電源、電表⋯⋯a 教材在 https://gogogotpc.blogspot.com/2020/06/17.html

 ***17、電源、電表 類似題播放清單 :    https://www.youtube.com/playlist?list=PLIVGPNGFD6zYJegz8mdEWvrA7lTPcHzMM

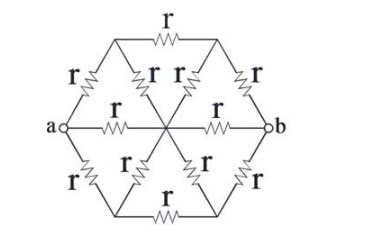

台電  112 基本電學-填充1 (14.特殊法求電阻)

1.如圖,r 皆為 10 歐姆, 則a b 兩端等效電阻為.......歐姆 .   Ans : 8


                 詳解影片 :  https://youtu.be/EbN-QR2jz_U







台電  112 基本電學-填充2 (15.色筆法)

2.如圖所示之電路,a b 兩端電壓為.......伏特. Ans : 2 V.

詳解影片 :   112.2  https://youtu.be/_BsFDykXMXw







Tpc 112 - 20

 如圖所示， 各電感之間無互感存在，

 則 a、b 兩端之總電感值為 ____ 毫亨利 （m H )

  Ans : 24 （m H ) https://youtu.be/ksPrAKZMfGs
