中油 105年 基本電學 詳解 (電工機械)


1.台電111年 111-1 (中) : https://youtu.be/VToLpeWNa6M

中油 102 - 53(1:34)、 中油102 - 70 (3:25)、中油103 - 3 (4:45)、中油104-67(6:20) 、中油105 - 1 (7:35)

2.一度電=千瓦 - 小時  類似題教材在 : https://gogogotpc.blogspot.com/2020/06/2.html

*2.一度電=千瓦 - 小時 類似題播放清單 : https://www.youtube.com/playlist?list=PLIVGPNGFD6zZ67IYo7y-wpphSVt_Cpd3R





3.

中油 105 -3 這題是有影片的:

https://youtu.be/8_SOsAtfcrY

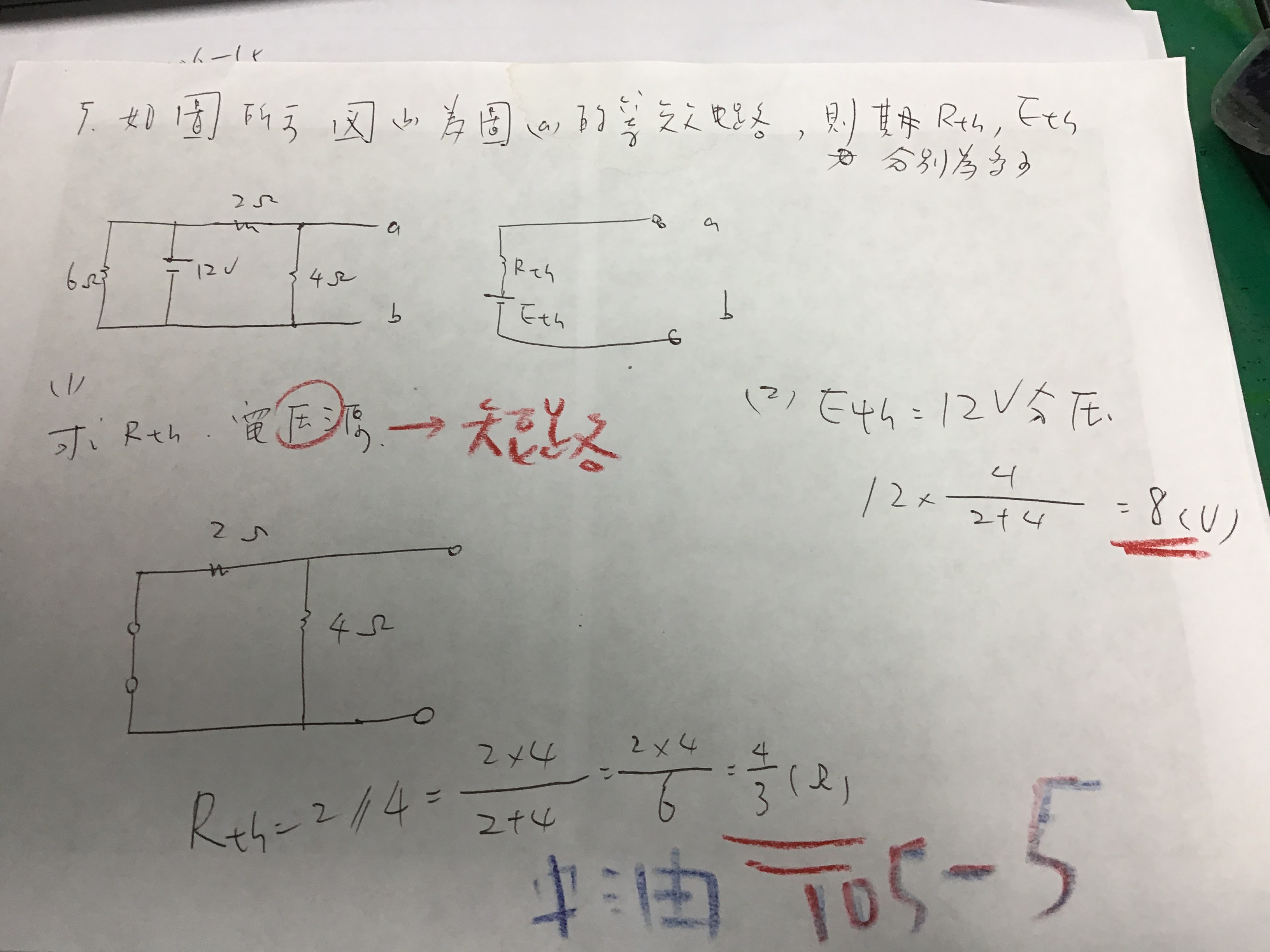

5、

















6、





9.







10、





。




12、

 電流表  : 用並聯分流 小電阻 , 分走大電流

中油 105-12 (   15 - 2 載流導線所受的磁力  17、電源、電表  )

滿刻度為10 mA ,之電流計, 其內阻為分流電阻之249倍,則該電流技能測定之最大電流為多少?

 (1)0.4 A (2) 250 mA (3) 2.5A (4) 10.25 mA

Ans : (3) 2.5A  https://youtu.be/iFrT81izDmw

17、電源、電表⋯⋯a 教材在https://gogogotpc.blogspot.com/2020/06/17.html

 ***17、電源、電表 類似題播放清單 :    https://www.youtube.com/playlist?list=PLIVGPNGFD6zYJegz8mdEWvrA7lTPcHzMM

橘子物理 15 - 2 載流導線所受的磁力 教材 :   https://gogogotpc.blogspot.com/2020/12/15-2.html

             *類似題撥放清單 CH 15  https://www.youtube.com/playlist?list=PLIVGPNGFD6zapSielPCdG8-ZKByOskNGx





15、

中油105之15   基本電學 (56.最大功率...b)


    如圖15所示電路，求電阻RL可獲得最大功率時的電阻值為多少?

                                                                                                Ans: 2 Ω

    https://youtu.be/zyfS8gBQI_s










16、



17、



19、


20.
中油 102 - 50 .中油  105 -20








中華電信 基本電學 100-59 台電 96 - 32 中油 102 - 50 105 -20  ( 34.1  波型因數 、波峰因數 )











22、


23 .




   中華電信 100 - 85。

         中油 108 - 43     中油 105 - 23

















中華電信 100 - 85 中油 108 - 43 中油 105 - 23 (28.2 磁場 磁通 。磁力)


38、

中油 105年 基本電學 105 - 38 ( 44.並聯電容 )

某用戶之負載為 120KW , 功率因數為0.8 ,

若用戶增設90KVAR 之同步電調相機,   則用戶的功率因數為多少 ?     ANS :  1 .


https://youtu.be/bXMD0gNWJ7Y








41、



中油。  105 - 41












中油 105年 基本電學 105-41  (38.算阻抗 )

   https://youtu.be/gkupDOhftlE








中油   105  - 42



4 - 12 = -8
6 ， 8， 10








中油 105年 基本電學 105-42(36. 向量圖)

https://youtu.be/oJJ25hBTiBI



43、





44、


中油  基本電學 105 - 44(43.1 P、Q、S作圖 )

   有一RL串聯電路 , 已知功率因數為 0.6,  有效功率 P=12KW , 求電路虛功率為多少 ?




   https://youtu.be/uGUTZTpagn0

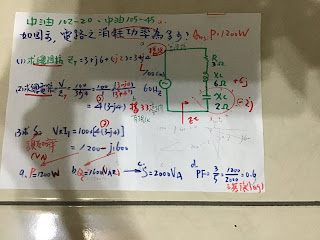

45.


中油 102年105年 基本電學 102-20 105-45 (43.2 P . Q . S 串聯電路 )

   如圖電路之消耗功率為多少 ?

      https://youtu.be/m_Gj5Oalnl4











。49、





。                                中油 105 - 49












中油 105年 基本電學 105-49 (  43.4 P、Q 、S.  交流。串聯 並聯  混合運算 )

  有一交流負載 6+J6 Ω , 則其通交流電後產生之功率因數為多少?

   https://youtu.be/8yY7ktHTYR4







50、







51、




52.

中油 105 - 52  基本電學 (55.最大功率)

     有一交流電壓源其內阻為6+j8，若欲獲得最大功率輸出，

     其負載阻抗應為多少？         ANS: 6 -j8

     https://youtu.be/obsc-KClDpQ



53.


台電111年 111-1 (下) :  https://youtu.be/NEVeAhDV4yI

中華電信 100 - 80 (1:28) 、中華電信103 - 12(3:25)、中油 105 - 53(6:50)、中油105 - 77(9:20)、中油106 - 3(10:08)、 中油110-36(11:25)

2.一度電=千瓦 - 小時  類似題教材在 : https://gogogotpc.blogspot.com/2020/06/2.html

*2.一度電=千瓦 - 小時 類似題播放清單 : https://www.youtube.com/playlist?list=PLIVGPNGFD6zZ67IYo7y-wpphSVt_Cpd3R








56、






64、







65、




68.

中油105年第68題  基本電學  (54.變壓器)

  單相變壓器其電壓比110V ：220V，

  110 V 側負載電阻爲5Ω，此電阻換算至220 V側之等效阻抗為多少？

                                                      ANS:  20Ω

   https://youtu.be/rpWUC08ksJQ









69.

中油 100-19 .. 102-39 ..100-19 ..105-69 ..107-69 ..(53.向量圖 )

   三相平衡電源 ,各相間相差  多少 度 .   Ans : 120    度 .

   https://youtu.be/EY4vGtLcG9c








71、


」



74.

中油 105-74 ( 50.三角對三角三相交流電路 )

     某三相平衡負載，若線電壓為200V(有效值)，線電流為100A，

     功率因素為0.8，則此負載的總虛功率為多少？

                                 Ans:12√3 K VAR .


                           https://youtu.be/zj2yTkoFTsU








77.

台電111年 111-1 (下) :  https://youtu.be/NEVeAhDV4yI

中華電信 100 - 80 (1:28) 、中華電信103 - 12(3:25)、中油 105 - 53(6:50)、中油105 - 77(9:20)、中油106 - 3(10:08)、 中油110-36(11:25)

2.一度電=千瓦 - 小時  類似題教材在 : https://gogogotpc.blogspot.com/2020/06/2.html

*2.一度電=千瓦 - 小時 類似題播放清單 : https://www.youtube.com/playlist?list=PLIVGPNGFD6zZ67IYo7y-wpphSVt_Cpd3R




(D)9.兩帶電質點相距d,其間的作用力為F。若將兩質點的電量各減半,但距離 加倍,則其間的作用力變成多少?
     (A)F (B)4F (C)8F (D) F/16          (中油105-9 )

橘子解析:
步驟(1) :先設電量 Q_1=1C 庫倫、Q_2=1C庫倫. 原距離= d 公尺 .
步驟(2) :算原庫倫力
13-1 金句1 庫倫定律 : F =K (Q_1 Q_2)/r^2=(K (C)×C)/d^2  ＝(K C^2)/d^2   …(2)
步驟(3) :列出後來情況
→電量 Q_1=1/2C 庫倫、Q_2=1/2C庫倫. . 後來距離= 2d 公尺
步驟(4) :算後來庫倫力
13-1 金句1 庫倫定律 : F =K (Q_1 Q_2)/r^2=(K(1/2 C)×1/2 C)/〖(2R)〗^2 ＝ 1/16 (K C^2)/R^2   …(4)
步驟(5) :比較(2)、(4)式→ 選 (D)

神招再現 : (1/2×1/2)/2^2  = 1/16 選 (D)

橘子物理 13 - 1 庫侖定律    相關題型 教材精練: https://gogogotpc.blogspot.com/2020/12/blog-post_5.html
***2024版 橘子物理 分類 考古題 講義下載點 :
