15 - 2 載流導線所受的磁力
台電 107年 (十二月)-45 物理 ( 橘子物理 15 - 2 載流導線所受的磁力 15 - 3 帶電質點在磁場中的運動)
帶電質點以某速度垂直射入均勻磁場中,其運動軌跡,下列何者正確?
(A)圓 (B)橢圓 (D)拋物線 (C)雙曲線
Ans : (A)圓 https://youtu.be/0DIivZX8i1k
橘子物理 15 - 2 載流導線所受的磁力 教材 : https://gogogotpc.blogspot.com/2020/12/15-2.html
*類似題撥放清單 CH 15 https://www.youtube.com/playlist?list=PLIVGPNGFD6zapSielPCdG8-ZKByOskNGx
橘子物理 15 - 3 帶電質點在磁場中的運動 教材 : https://gogogotpc.blogspot.com/2020/12/15-3.html
*類似題播放清單 CH 15 https://www.youtube.com/playlist?list=PLIVGPNGFD6zapSielPCdG8-ZKByOskNGx
台電 99-18 物理 ( 橘子物理 15 - 2 載流導線所受的磁力)
將直導線懸於兩磁極中間,其長度方向與磁場方向垂直如圖。
當導線上通以電流時,則導線因電流與磁場的交互作用所受之力
其方向為何? (A)向上 (B)向下 (C)向左 (D)向右
Ans : (A)向上 https://youtu.be/0DIivZX8i1k
橘子物理 15 - 2 載流導線所受的磁力 教材 : https://gogogotpc.blogspot.com/2020/12/15-2.html
*類似題撥放清單 CH 15 https://www.youtube.com/playlist?list=PLIVGPNGFD6zapSielPCdG8-ZKByOskNGx
台電 96-38物理 ( 橘子物理 15 - 2 載流導線所受的磁力)
如右圖所示,有一導線長(為0.2公尺,電流I為5安培,
若此導線與一磁場成30,且該磁場B為10伯/平方公尺,
問此導線所受力之大小為多少牛頓?
(A)5 (B) 10 (C) 15 (D) 20
Ans : (A) 5N https://youtu.be/vqqEQUaGOew
橘子物理 15 - 2 載流導線所受的磁力 教材 : https://gogogotpc.blogspot.com/2020/12/15-2.html
*類似題撥放清單 CH 15 https://www.youtube.com/playlist?list=PLIVGPNGFD6zapSielPCdG8-ZKByOskNGx
台電 109-7物理 ( 橘子物理 15 - 2 載流導線所受的磁力)
長直導線置於一均勻磁中,設導線中電流方向為東向西,而磁場方向自南向北,則此導線所受磁力的方向為何? (A)向下 (B)向上 (C)向西 (D)向北
ANS : (A)向下 https://youtu.be/vqqEQUaGOew
橘子物理 15 - 2 載流導線所受的磁力 教材 : https://gogogotpc.blogspot.com/2020/12/15-2.html
*類似題撥放清單 CH 15 https://www.youtube.com/playlist?list=PLIVGPNGFD6zapSielPCdG8-ZKByOskNGx
中油 104 - 47 https://youtu.be/vWlfM2wLRzA
台電 97-37 物理 ( 橘子物理 28. 4 弗來明 15 - 2 載流導線所受的磁力) 一段導線在磁場中的受力
在垂直磁場內有長L公尺,電流i安培之水平電線,設電線所受力為F牛顿,
則磁場強度為:
(A)F/L牛頓/公尺 (B)F/i牛頓/安培
(C)F/iL牛頓/安培-公尺 (D)Fi牛頓-安培-公尺
15-2載流導線所受的磁力 教材 : https://gogogotpc.blogspot.com/2020/12/15-2.html
*類似題撥放清單 CH 15 https://www.youtube.com/playlist?list=PLIVGPNGFD6zapSielPCdG8-ZKByOskNGx
28. 4 弗來明⋯.....b 平行導體受力 相似題型教材: https://gogogotpc.blogspot.com/2020/06/283-b.html
相似題撥放清單: https://www.youtube.com/playlist?list=PLIVGPNGFD6zYW6WlprhSa7CZP9SYBGoNc
F= i LB (sin θ ）: 類似題 TPC 109-1、99-13、97-37、CPC 104-47 一段導線在磁場中的受力
中華電信 100-55 電工原理 ( 橘子物理 17、電源、電表 15 - 2 載流導線所受的磁力 )
理想電流源的內阻為:
(1) 0 (2) 1 (3) 視負載而定 (4)無限大
Ans ; (4)無限大
電表 (中) :https://youtu.be/RnbmJbZyzyc 電表 電源 總結 絕招表
擴大( 擴大量測範圍 , 保護電阻的計算 以 伏特表 為例 )
中華電信 98-7 電工原理 ( 橘子物理 17、電源、電表 15 - 2 載流導線所受的磁力 )
要擴大直流電壓表的量度範圍,需使用 :
(1)比壓器 (2)比流器 (3)分流器 (4) 倍增器
Ans: (4) 倍增器
電表 (中) :https://youtu.be/RnbmJbZyzyc 電表 電源 總結 絕招表
擴大( 擴大量測範圍 , 保護電阻的計算 以 伏特表 為例 )
中華電信 98-1 電工原理 ( 橘子物理 17、電源、電表 15 - 2 載流導線所受的磁力 )
下列有關電壓表與電流表接法的敘述 , 何者正確
(A)電壓表須與被測量對象並聯連接 , 電流表須與被測量對象串聯連接.
(B)電壓表須與被測量對象串聯連接 , 電流表須與被測量對象並聯連接.
(C)電壓表 電流表均須與被測量對象串聯連接.
(D) 電壓表 電流表均須與被測量對象並聯連接.
Ans : (A)電壓表須與被測量對象並聯連接 , 電流表須與被測量對象串聯連接.
電表 (中) :https://youtu.be/RnbmJbZyzyc 電表 電源 總結 絕招表
擴大( 擴大量測範圍 , 保護電阻的計算 以 伏特表 為例 )
17、電源、電表⋯⋯a 教材在 https://gogogotpc.blogspot.com/2020/06/17.html
***17、電源、電表 類似題播放清單 : https://www.youtube.com/playlist?list=PLIVGPNGFD6zYJegz8mdEWvrA7lTPcHzMM
橘子物理 15 - 2 載流導線所受的磁力 教材 : https://gogogotpc.blogspot.com/2020/12/15-2.html
*類似題撥放清單 CH 15 https://www.youtube.com/playlist?list=PLIVGPNGFD6zapSielPCdG8-ZKByOskNGx
電表(上) : 使用 https://youtu.be/CooUBNw_1tE
電表 (中) :https://youtu.be/RnbmJbZyzyc 電表 電源 總結 絕招表
擴大( 擴大量測範圍 , 保護電阻的計算 以 伏特表 為例 )
電表 (下) : 擴大( 擴大量測範圍 , 保護電阻的計算 以 安培表 為例 )

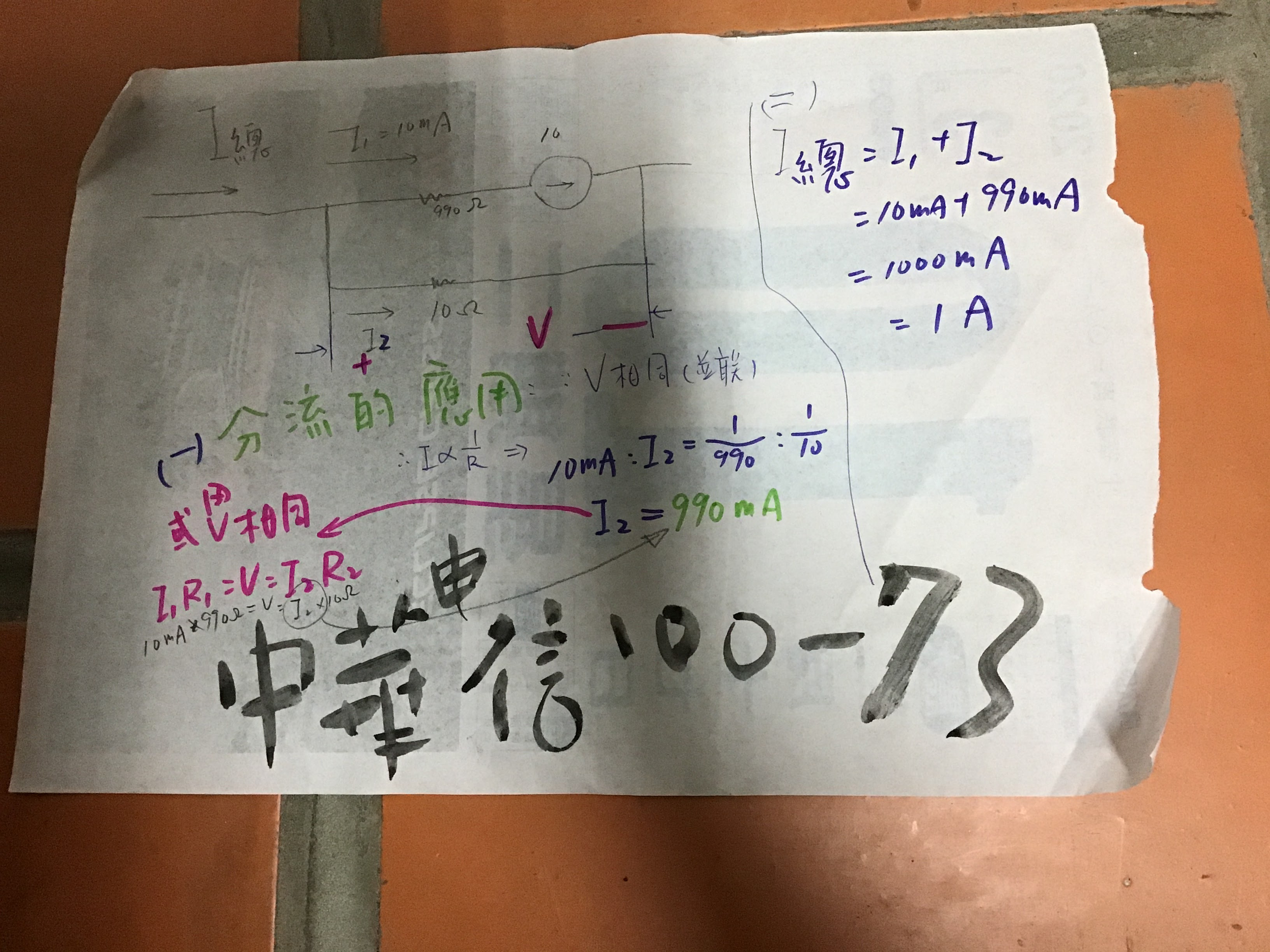

中華電信 100-73 電工原理 ( 橘子物理 17、電源、電表 15 - 2 載流導線所受的磁力 )
一只10mA的電流表 , 其表頭電阻為 990 Ω ; 在此電流表並聯 10 Ω 之電阻 ,
則此電流表可量測的最大電流是：
(1)90mA (2) 100mA (3) 900mA (4) 1 A
Ans : (4) 1 A
( 分路1本來 10mA , 分路2 並聯 10 Ω 流 990mA ,
共 (10 + 990) mA = 1000 mA = 1A )
類似題 1: 中油 104-5
滿刻度為1 mA , 內阻為50Ω 的安培表 , 若要擴大為 0 ～100 mA的度量則其分流電阻為 ?
(A) 0.315 (B) 0.505 ( C ) 0.8 (D) 4950
Ans: (B) 0.5050…https://youtu.be/bTxYjwgDvD0
中油 98-1 電工原理 ( 橘子物理 17、電源、電表 15 - 2 載流導線所受的磁力 )
下列敘述何者錯誤
(A)理想電流表內阻無限大
(B)理想電壓表內阻無限大
(C)理想電流源內阻無限大
(D)理想電壓表阻抗為零
Ans: (A) 見以下 電表 電源 總結 絕招表
電表 (中)９ :https://youtu.be/RnbmJbZyzyc 電表 電源 總結 絕招表
台電 97-39 物理 ( 橘子物理 15 - 2 載流導線所受的磁力 17、電源、電表 )
安培計是:
(A)由電流計內線圈串聯一高電阻線組成的,使用時串聯於待測电路。
(B)由電流計內線圈並聯一高電阻線組成的,使用時並聯於待測電路。
(C)由電流計內線圈串聯一低電阻線組成的,使用時並聯於待測電路。
(D)由電流計內線圈並聯一低電阻線組成的,使用時串聯於待測電路。
Ans : (D) https://youtu.be/bTxYjwgDvD0
17、電源、電表⋯⋯a 教材在https://gogogotpc.blogspot.com/2020/06/17.html
***17、電源、電表 類似題播放清單 : https://www.youtube.com/playlist?list=PLIVGPNGFD6zYJegz8mdEWvrA7lTPcHzMM
橘子物理 15 - 2 載流導線所受的磁力 教材 : https://gogogotpc.blogspot.com/2020/12/15-2.html
*類似題撥放清單 CH 15 https://www.youtube.com/playlist?list=PLIVGPNGFD6zapSielPCdG8-ZKByOskNGx
類似題 : 中油 104-5
滿刻度為1 mA , 內阻為50Ω 的安培表 , 若要擴大為 0 ～100 mA的度量則其分流電阻為 ?
(A) 0.315 (B) 0.505 ( C ) 0.8 (D) 4950
Ans: (B) 0.5050…https://youtu.be/bTxYjwgDvD0
電表(上) : 使用 https://youtu.be/CooUBNw_1tE
電表 (中) :https://youtu.be/RnbmJbZyzyc 電表 電源 總結 絕招表
電表 (下) : 擴大( 擴大量測範圍 , 保護電阻的計算 以 安培表 為例 )
台電 97-40 物理 ( 橘子物理 17、電源、電表 15 - 2 載流導線所受的磁力 )
有一電流計其可動線圈之電阻為10Ω,指針偏轉滿刻度時之電流為0.02安培,如欲將其改裝
為200伏特之伏特計,所需串聯高電阻線之電阻為:
(A) 9990 Ω (B)99900Ω (D)9900Ω (C) 9999Ω
Ans:(A) 9990 Ω https://youtu.be/RnbmJbZyzyc
17、電源、電表⋯⋯a 教材在 https://gogogotpc.blogspot.com/2020/06/17.html
***17、電源、電表 類似題播放清單 : https://www.youtube.com/playlist?list=PLIVGPNGFD6zYJegz8mdEWvrA7lTPcHzMM
橘子物理 15 - 2 載流導線所受的磁力 教材 : https://gogogotpc.blogspot.com/2020/12/15-2.html
*類似題撥放清單 CH 15 https://www.youtube.com/playlist?list=PLIVGPNGFD6zapSielPCdG8-ZKByOskNGx
電表(上) : 使用 https://youtu.be/CooUBNw_1tE
電表 (中) :https://youtu.be/RnbmJbZyzyc 電表 電源 總結 絕招表
擴大( 擴大量測範圍 , 保護電阻的計算 以 伏特表 為例 )
電表 (下) : 擴大( 擴大量測範圍 , 保護電阻的計算 以 安培表 為例 )
中油 108-12 電工原理 ( 橘子物理 17、電源、電表 15 - 2 載流導線所受的磁力 )
一 個理想的電壓源 , 其內阻應為 :
(A) 零 ( B ) 隨電流改變 ( C ) 隨負載改變 (D) 無窮大
Ans : (A) 零 , 見以下 電表 電源 總結 絕招表
電表 (中)９ :https://youtu.be/RnbmJbZyzyc 電表 電源 總結 絕招表
17.電流表
電流表 : 用並聯分流 小電阻 , 分走大電流
中華電信 100-73 ( 15 - 2 載流導線所受的磁力 17、電源、電表 )
一只 10 mA的電流表,其表頭電阻為 990Ω;在此電流表並聯一只 10Ω之電阻,則此電流表可量測的最大電流是:
(1) 90mA (2 )100mA (3) 900 m A (4) 1A
Ans: (4) 1A https://youtu.be/iFrT81izDmw
17、電源、電表⋯⋯a 教材在https://gogogotpc.blogspot.com/2020/06/17.html
***17、電源、電表 類似題播放清單 : https://www.youtube.com/playlist?list=PLIVGPNGFD6zYJegz8mdEWvrA7lTPcHzMM
橘子物理 15 - 2 載流導線所受的磁力 教材 : https://gogogotpc.blogspot.com/2020/12/15-2.html
*類似題撥放清單 CH 15 https://www.youtube.com/playlist?list=PLIVGPNGFD6zapSielPCdG8-ZKByOskNGx
電流表 : 用並聯分流 小電阻 , 分走大電流
中油 105-12 ( 15 - 2 載流導線所受的磁力 17、電源、電表 )
滿刻度為10 mA ,之電流計, 其內阻為分流電阻之249倍,則該電流技能測定之最大電流為多少?
(1)0.4 A (2) 250 mA (3) 2.5A (4) 10.25 mA
Ans : (3) 2.5A https://youtu.be/iFrT81izDmw
17、電源、電表⋯⋯a 教材在https://gogogotpc.blogspot.com/2020/06/17.html
***17、電源、電表 類似題播放清單 : https://www.youtube.com/playlist?list=PLIVGPNGFD6zYJegz8mdEWvrA7lTPcHzMM
橘子物理 15 - 2 載流導線所受的磁力 教材 : https://gogogotpc.blogspot.com/2020/12/15-2.html
*類似題撥放清單 CH 15 https://www.youtube.com/playlist?list=PLIVGPNGFD6zapSielPCdG8-ZKByOskNGx
電流表 : 用並聯分流 小電阻 , 分走大電流
中油 104-5 ( 15 - 2 載流導線所受的磁力 17、電源、電表 )
滿刻度為1 mA , 內阻為50Ω 的安培表 , 若要擴大為 0 ～100 mA的度量則其分流電阻為 ?
(A) 0.315 (B) 0.505 ( C ) 0.8 (D) 4950
Ans: (B) 0.5050…
版本1: https://youtu.be/bTxYjwgDvD0
版本2: https://youtu.be/iFrT81izDmw
17、電源、電表⋯⋯a 教材在https://gogogotpc.blogspot.com/2020/06/17.html
***17、電源、電表 類似題播放清單 : https://www.youtube.com/playlist?list=PLIVGPNGFD6zYJegz8mdEWvrA7lTPcHzMM
橘子物理 15 - 2 載流導線所受的磁力 教材 : https://gogogotpc.blogspot.com/2020/12/15-2.html
*類似題撥放清單 CH 15 https://www.youtube.com/playlist?list=PLIVGPNGFD6zapSielPCdG8-ZKByOskNGx
