19.2 節點電流法 ⋯。。。a （以簡御繁的絕招節點電流法）

19.2 節點電流法 ⋯。。。a （以簡御繁的絕招節點電流法）

19.2 節點電流法 ⋯

示範題 :

台電基本電學 96-17、96-18 （19-2 節電電流法）

https://youtu.be/Tw3cEaZ8Cus

大節點電流法

這大絕招可以做一半以上的。直流電路⋯

也可以做交流電路

一定要好好研究

如果這題不太懂

那要去 6月 18 日

6 月19日

那裡

先作一些基本題

請各位老大一定要沉住氣

定下心

每一張相片點下去就可以看到清楚大的字

照片間的註解

要看清楚

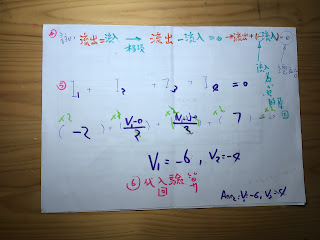

以。台電109-2。為例：

切記：是。靠近節點端。減。另一端的的電壓

因爲假設全部電流都是流出

不可相反

電流總合為零。

就是不增不減。

本應

流出電流 = 流入電流

後來（流入電流）移項後

(流出電流 ) 加上負（流入的電流源）=0

就是總合=0

電流總合為零。

就是不增不減。

本應

流出電流 = 流入電流入

後來入電流移項後

出的電流加上負（出的電流）=0

考試因為分秒必爭我們就

從

移項後

那個式子列起

“

V :電壓

I : 電流

R:電阻

1.、因為 V=I* R⋯（基本電學的靈魂公式）不能不背，重要等級：特級

得 I = V/R （V除R). 分子是 V. , 分母是R

2. 、節點電流法

每一部分：分子是電阻兩端的電壓差，

切記：是。靠近節點端。減。另一端的的電壓

分母是電阻值. ⋯

相除後就是每一條分路的電流

3、然後 ⋯電流總和=0

4、化簡每項同乘分母的最小公倍數 24

要加括號

類似題

在

6月18日這篇

基礎題： 19.2 中華電信98-21

進階題： 19.2 台電97-計算2

可以選其他題練一練

有很多類似題

這題型每年考

一定要練很熟

台電109 - 2 基本電學 ( 橘本電學 19.2 節點電流法 )

如【圖1】所示之電路,電壓V為多少伏特(V)。

Ans:72/5 V 或 14.4 V https://youtu.be/uRa7Iqjw4QQ

19.2 節點電流法 ⋯。。。a

相似題型教材: https://gogogotpc.blogspot.com/2020/06/192.html

相似題撥放清單: https://www.youtube.com/playlist?list=PLIVGPNGFD6za-CYwZba1y52UX6Tl5LZm9

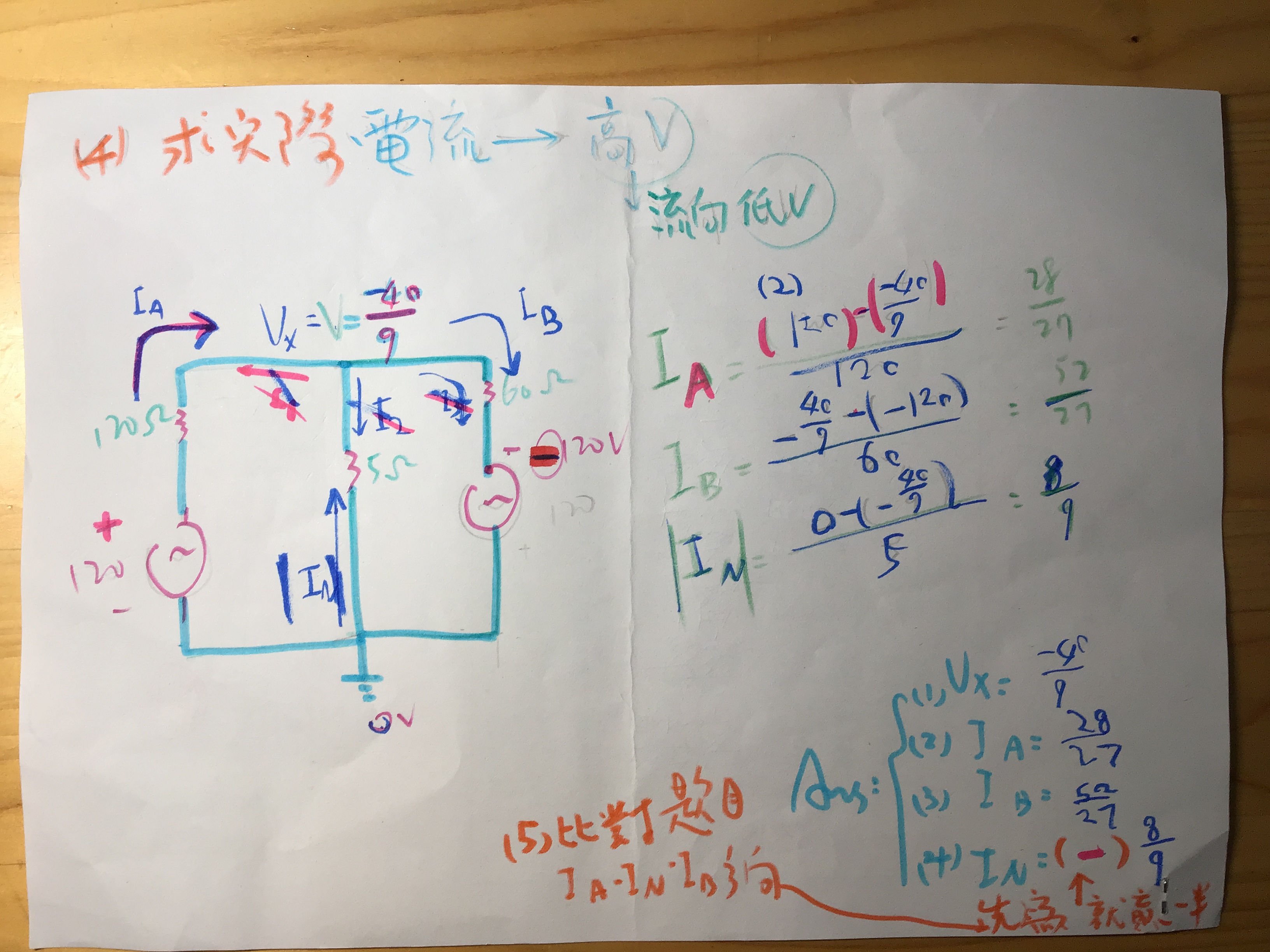

台電109 – 計算4 基本電學 ( 橘本電學 19.2 節點電流法國考翻身之法中油台電地特必勝心法 )

如圖所示之電路為1φ3W供電系統,試求:(15分)

(1)電壓Vx。(4分) Ans:

(2)A負載之電流IA。(4分)

(3)B負載之電流IB。(4分)

(4)中性線電流IN.(3分)

Ans: (1) Vx= - 40/9 (v) (2) IA= 28/27 (A) (3) IB= 52/27 (A) (4) IN= - 8/9 (A)

https://youtu.be/v60NJPLAMws

19.2 節點電流法

相似題型教材: https://gogogotpc.blogspot.com/2020/06/192.html

相似題撥放清單: https://www.youtube.com/playlist?list=PLIVGPNGFD6za-CYwZba1y52UX6Tl5LZm9

中華電信 98 -21

台電 96 - 17

台電 96-17 基本電學 ( 18.1 戴維寧等效電路 19.2 節點電流法 )

17.如圖（六. a) 所示電路，其等效電壓 E th 為多少伏特(V) ?

(A) 21 (B) 14 (C) 7 (D) 28

Ans: (C) 7 https://youtu.be/Tw3cEaZ8Cus

18.1 戴維寧等效電路⋯....a 教材: https://gogogotpc.blogspot.com/2020/06/19-19.html

18.1 戴維寧等效電路⋯....b https://gogogotpc.blogspot.com/2020/06/19-b.html

**18.1 相似題播放清單: https://www.youtube.com/playlist?list=PLIVGPNGFD6zY_zpGflb75QBy2xpFw2v6U

19.2 節點電流法 ⋯。。。a

相似題型教材: https://gogogotpc.blogspot.com/2020/06/192.html

相似題撥放清單: https://www.youtube.com/playlist?list=PLIVGPNGFD6za-CYwZba1y52UX6Tl5LZm9

台電 96-18 基本電學 ( 55.最大功率18.1 戴維寧等效電路 19.2 節點電流法 )

9. 承上題，圖（六. b) 最大輸出功率 p max

為多少瓦特(W) ?

Ans: 49 /20 W https://youtu.be/W3vL-WDdolU

55.最大功率...a ( 解題步驟0：拿走 RL ,1: 節求 v 。2: 口訣求 R ,3:放回 R L ) 相似題型教材: https://gogogotpc.blogspot.com/2020/07/55-0-rl-1-v-2-r-3-r-l.html

*55.最大功率類似題撥放清單 : https://www.youtube.com/playlist?list=PLIVGPNGFD6zZe6nYTkemsLX0wXCUVOKwx

台電 96 - 18

台電基本電學 96-17、96-18 （19-2 節電電流法）

https://youtu.be/Tw3cEaZ8Cus

台電 96- 38

台電 96 - 39

台電 96 - 38 基本電學 ( 19.3 節電電流法 )

38.如圖(十二)所示電路,求Va為多少伏特(V)?

(A) 2/ 7 (B) 1 (C) 16 / 7 (D) 18 / 7

Ans : (D) 18 / 7 https://youtu.be/kymnD3jAuRs

19.3 節電電流法⋯⋯b 相似題型教材: https://gogogotpc.blogspot.com/2020/06/192-b.html

相似題撥放清單: https://www.youtube.com/playlist?list=PLIVGPNGFD6za-CYwZba1y52UX6Tl5LZm9

台電 96 年以後台電不考選擇被破解的秘密

https://youtu.be/kymnD3jAuRs 片子後面 1/4

台電 96 - 39 基本電學 ( 19.3 節電電流法 )

39.承上題,求流經12Ω電阻之電流為多少安培(A)?

(A) 18/11 (B) 1 (C) 3/ 14 (D) 3 / 7

Ans : (C) 3/ 14 https://youtu.be/kymnD3jAuRs

19.3 節電電流法⋯⋯b 相似題型教材: https://gogogotpc.blogspot.com/2020/06/192-b.html

相似題撥放清單: https://www.youtube.com/playlist?list=PLIVGPNGFD6za-CYwZba1y52UX6Tl5LZm9

台電 97 - 計算2

台電 97-計算2 基本電學 ( 橘本電學 19.2 節點電流法 )

2.如【圖十】所示,試以節點電壓法求解節點電壓V1及V2各為多少伏(各5分)

TPC 97年計算2: https://youtu.be/xzjrkvylfv0

19.2 節點電流法 ⋯。。。a

相似題型教材: https://gogogotpc.blogspot.com/2020/06/192.html

相似題撥放清單: https://www.youtube.com/playlist?list=PLIVGPNGFD6za-CYwZba1y52UX6Tl5LZm9

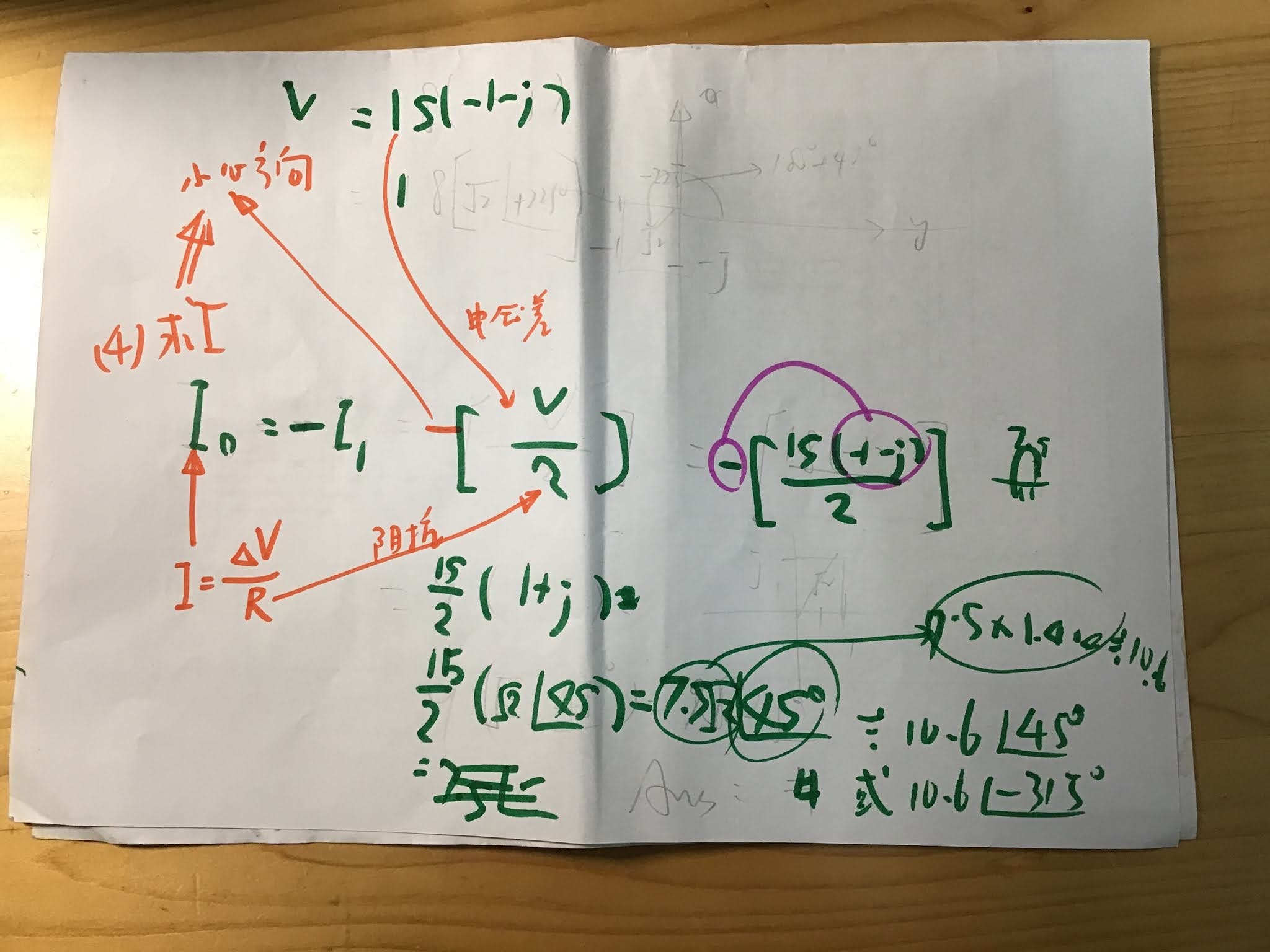

台鐵 104 - 34 ( 分母有虛部 . 節點電流方程式的化簡 )

https://youtu.be/baOfrvmniww

19.2 節點電流法 ⋯。。。a

相似題型教材: https://gogogotpc.blogspot.com/2020/06/192.html

相似題撥放清單: https://www.youtube.com/playlist?list=PLIVGPNGFD6za-CYwZba1y52UX6Tl5LZm9

台電109 -5 基本電學 ( 橘本電學 18.1 戴維寧 19.2 節點電流法 )

( 台鐵中油台水台糖地方特考經濟部國營事業必殺技)

如【圖4】所示,電流I之值為多少安培(A)。

Ans:13.5A

上半 : 18.1 戴維寧 19.2 節點電流法 https://youtu.be/9Z5DzRTDQ3I

下半: 註解片 https://youtu.be/oTXUys_U740

19.2 節點電流法 ⋯。。。a

相似題型教材: https://gogogotpc.blogspot.com/2020/06/192.html

相似題撥放清單: https://www.youtube.com/playlist?list=PLIVGPNGFD6za-CYwZba1y52UX6Tl5LZm9

18.1 戴維寧等效電路⋯....b https://gogogotpc.blogspot.com/2020/06/19-b.html

**18.1 相似題播放清單: https://www.youtube.com/playlist?list=PLIVGPNGFD6zY_zpGflb75QBy2xpFw2v6U

台電 106-11 基本電學 ( 橘本電學 19.2 節點電流法 )

如圖所示,在4歐姆(Ω)電阻兩端之電壓降為多少伏特(V)。

Ans: 7V https://youtu.be/xl77hYVkrpY

19.2 節點電流法 ⋯。。。a

相似題型教材: https://gogogotpc.blogspot.com/2020/06/192.html

相似題撥放清單: https://www.youtube.com/playlist?list=PLIVGPNGFD6za-CYwZba1y52UX6Tl5LZm9

台電 106-14 基本電學 ( 橘本電學 19.2 節點電流法 )

如圖所示, a、b兩端由箭頭方向看入之戴維寧等效電壓為多少伏特(V)。

Ans: 18V https://youtu.be/6hWoSil2x1M

18.1 戴維寧等效電路⋯....b https://gogogotpc.blogspot.com/2020/06/19-b.html

**18.1 相似題播放清單: https://www.youtube.com/playlist?list=PLIVGPNGFD6zY_zpGflb75QBy2xpFw2v6U

19.2 節點電流法 ⋯。。。a

相似題型教材: https://gogogotpc.blogspot.com/2020/06/192.html

相似題撥放清單: https://www.youtube.com/playlist?list=PLIVGPNGFD6za-CYwZba1y52UX6Tl5LZm9

台電 106-計算1 基本電學 ( 橘本電學方法1:19.2 節點電流法 )

如右圖所示,V1=5伏特(V),V2=12(V),i=4安培(A),

R1=3歐姆(Ω),R2=4歐姆(Ω),R3=1歐姆(Ω),R4=2歐姆(Ω),求:

(1)節點X接時,節點Y之電壓為多少伏特(V)?(10分)

(2)節點z接地時,節點Y之電壓為多少伏特(V)?(5分)

Ans : (1) 7V (2) -5 V https://youtu.be/3DzVCuZ9f9U

19.2 節點電流法 ⋯。。。a

相似題型教材: https://gogogotpc.blogspot.com/2020/06/192.html

相似題撥放清單: https://www.youtube.com/playlist?list=PLIVGPNGFD6za-CYwZba1y52UX6Tl5LZm9

台電 105-8 基本電學 ( 橘本電學 19.2 節點電流法 )

如圖所示,Va為多少伏特(V)。

Ans: 2V https://youtu.be/t_n-XYaDoSo

19.2 節點電流法 ⋯。。。a

相似題型教材: https://gogogotpc.blogspot.com/2020/06/192.html

相似題撥放清單: https://www.youtube.com/playlist?list=PLIVGPNGFD6za-CYwZba1y52UX6Tl5LZm9

台電111- 7基本電學 ( 橘本電學 18.1 戴維寧等效電路 19.2 節點電流法 )

如圖所示,戴維寧等效電壓(Eth)為多少(V)。

Ans:4V https://youtu.be/UGoD-2a5Fa0

步驟(1) 電流=0 ,電壓差=0 (0:22)

步驟(2) 節點電流列式小心(0:53)

步驟(3)電流源 : 出是正 , 入是負.(1:50)

步驟(4) V=4 (2:09)

步驟(5) 化簡 , 同乘 24 倍(2:22)

步驟(6)Rth 口訣 : 電壓源 short , 電流源 open (3:30)

步驟(7) 並聯 : 相加分之相乘 (4:20)

步驟(8) Ans 寫答案紙 (4:50)

步驟(9) 驗算 (5:06)

18.1 戴維寧等效電路⋯....b https://gogogotpc.blogspot.com/2020/06/19-b.html

**18.1 相似題播放清單: https://www.youtube.com/playlist?list=PLIVGPNGFD6zY_zpGflb75QBy2xpFw2v6U

19.2 節點電流法 ⋯。。。a

相似題型教材: https://gogogotpc.blogspot.com/2020/06/192.html

相似題撥放清單: https://www.youtube.com/playlist?list=PLIVGPNGFD6za-CYwZba1y52UX6Tl5LZm9

台電 111年基本電學填充 15

如圖，節點 V1的電壓為多少伏特？

Ans: -24 V 台電 111-15 :https://youtu.be/GlU0t2LcYQQ

19.2 節點電流 法 ⋯。。。a

相似題型教材: https://gogogotpc.blogspot.com/2020/06/192.html

相似題撥放清單: https://www.youtube.com/playlist?list=PLIVGPNGFD6za-CYwZba1y52UX6Tl5LZm9

台電 112-10

如圖所示之電路，VA 點電壓爲____ 伏特（V). ANS : 20V

112-10 https://youtu.be/Xhk9ehhIR_Q

Tpc 112年計算1

如圖所示之電路，試求（請計算至小數點後第2位，以下四捨五入）

（1）VL為多少伏特（V)(10分）。

（2）IL為多少安培（A)(5分）

答 :（1）VL =2.67 V（2）IL= 0.33A

https://youtu.be/uB0BCp56nPo
