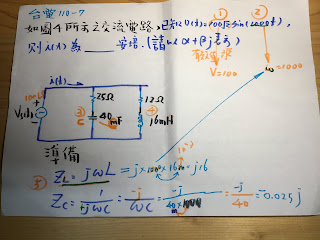

台電110年第7題 ( 38.1 39.基本交流電路 43.3 P、Q、S並聯電路 )
如圖4 所示之交流電路 , 已知 V(t) = 100 √2 Sin (1000 t ) , 則 i (t) 為 ........安培 .

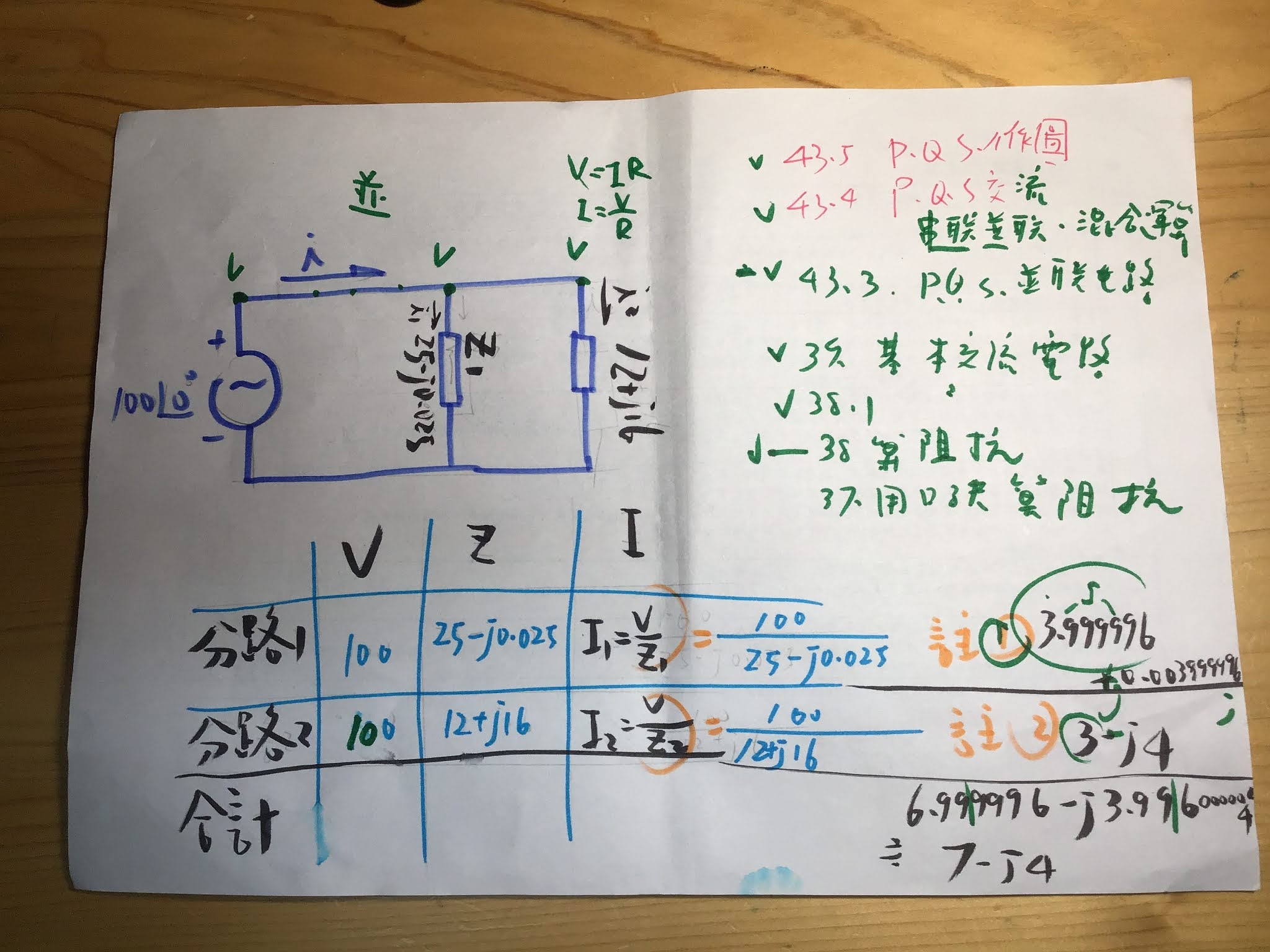

( 請以 α + β j 表示 ) Ans : 7 - j 4
2.台電 103年 基本電學 103-計算2 ( 43.3 P.Q.S並聯電路)
如下圖 12 所示,RLC並聯電路,請分別求 IR.IL.Ic . I 及功率因數PF之值.
ANS: IR=6(0度 .IL=4(負90度 .Ic =12 ( 90 度 . I =10 (53 度 .功率因數PF= 0.6 (Lead )
3.中華電信 100年 基本電學 100-94 ( 43.2 P、Q、S串聯電路)
如圖94所示之RLC串聯電路, 若電路之VL ＞ Vc , 則下列敘述何者錯誤?
(1) 電路呈電感性 (2) VR 相位落後 V (3) V 相位領先 I (4) Vc 相位領先 I
ANS: (4)
中油 101年 基本電學 101-50 (43.3 P.Q.S並聯電路 43.4 P、Q 、S. 交流。串聯 並聯 混合運算 )
如圖50所示, 電路供給之 平均功率為多少瓦特? ANS:2000W
中油 98年 基本電學 98-43 ( 43.4 P、Q 、S. 交流。串聯 並聯 混合運算 )
將正弦波單頻率電源接至一RC並聯電路, 當電源電壓有效值為110V,電源頻率角速度為 200 rad/sec.線路總電流之有效值10A.流經電阻器之電流有效值為6A.則流經電容器之電流有效值為多少安培 ?
2.台電 104年 基本電學 104-計算3 精簡版 ( 43.4 P、Q 、S. 交流。串聯 並聯 混合運算)
台電 104年 基本電學 104-計算3 詳細版 ( 43.4 P、Q 、S. 交流。串聯 並聯 混合運算)

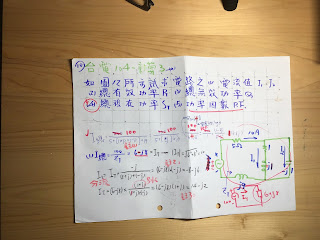

如圖 12 所示, 試求電路之 (1)電流值 i1 .i2 , (2) 總有效功率 PT, (3)總無效功率 QT (4)總視在功率ST (5)功率因數 PF .

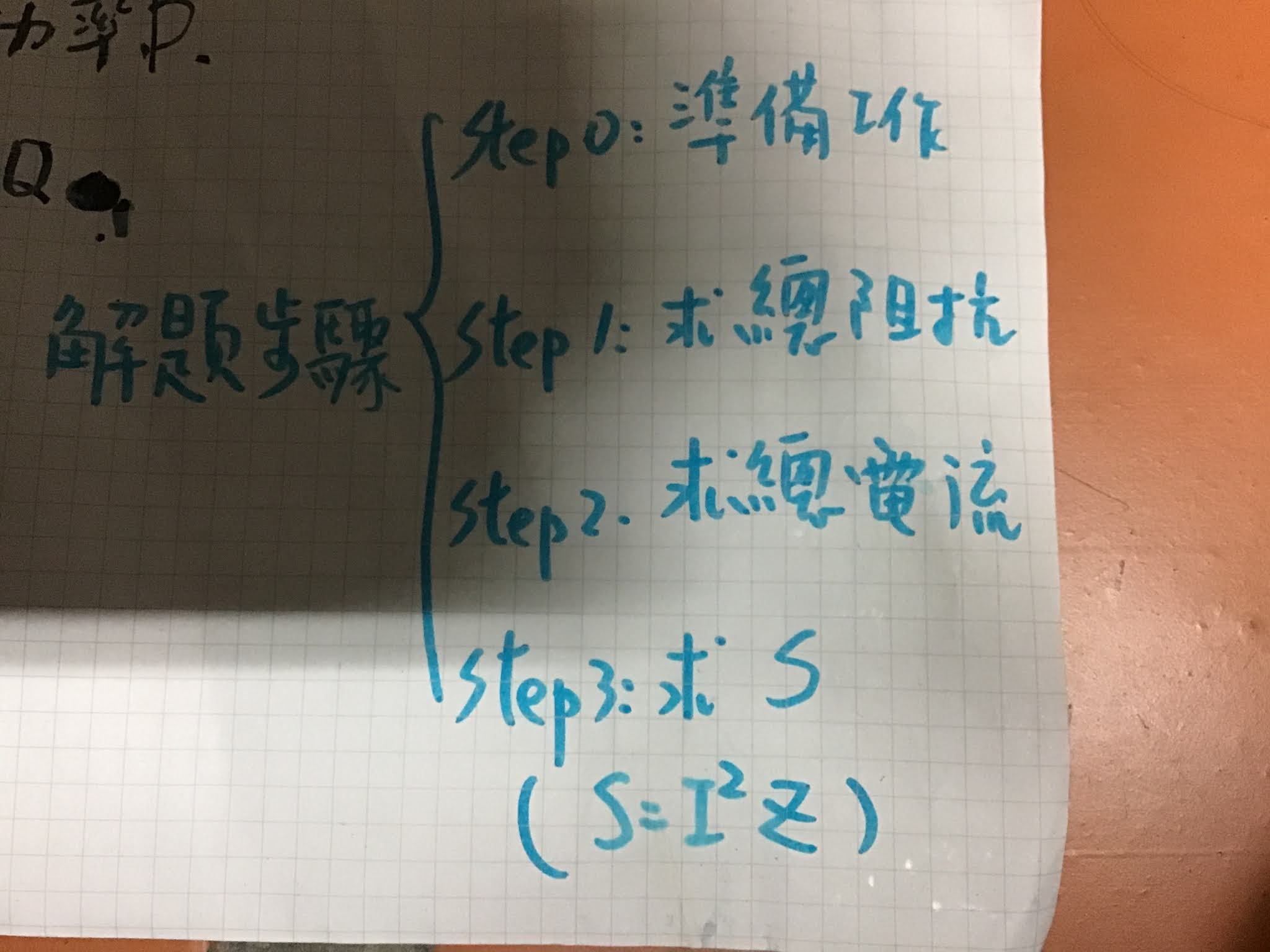

步驟 1 : 算總阻抗
功率因數 不 不 不 可 由 總阻抗 Zt 看出
功率因數 要 由 (1)總電流圖 或(2) P QS 圖 看出
步驟 2 : 算總電流
步驟 3 : 分流 分子 別人
步驟 4 : S=VI
(2) 展開 P=600W , ( 3) Q =800 VAR (4) 6, 8, 10, S =1000VA .
最後 畫圖算 功率因數
中油 100年 基本電學 100-18 (43.3 P.Q.S並聯電路 43.4 P、Q 、S. 交流。串聯 並聯 混合運算 )
下列有關 R -L - C 電阻電感電容交流串聯電路,下列敘述何者錯誤?
(1)若電容抗 XL＞Xc , 電路功率因數為超前性質.
(2)若電容抗 XL=Xc , 電路功率因數為 1.
(3)若電容抗 XL＞Xc , 電壓相角領先電流相角.
(4)若電容抗 XL=Xc , 電壓相角與電流相角同相. ANS: (1)
台電 108年 基本電學 108-計算2 ( 43.4 P、Q 、S. 交流。串聯 並聯 混合運算)
電路的功率因數 .如圖11所示, 試求 :
(1)電路的總平均功率 .
(2) 電路的功率因數
中油 103年 基本電學 103-18 (43.3 P.Q.S並聯電路 43.4 P、Q 、S. 交流。串聯 )

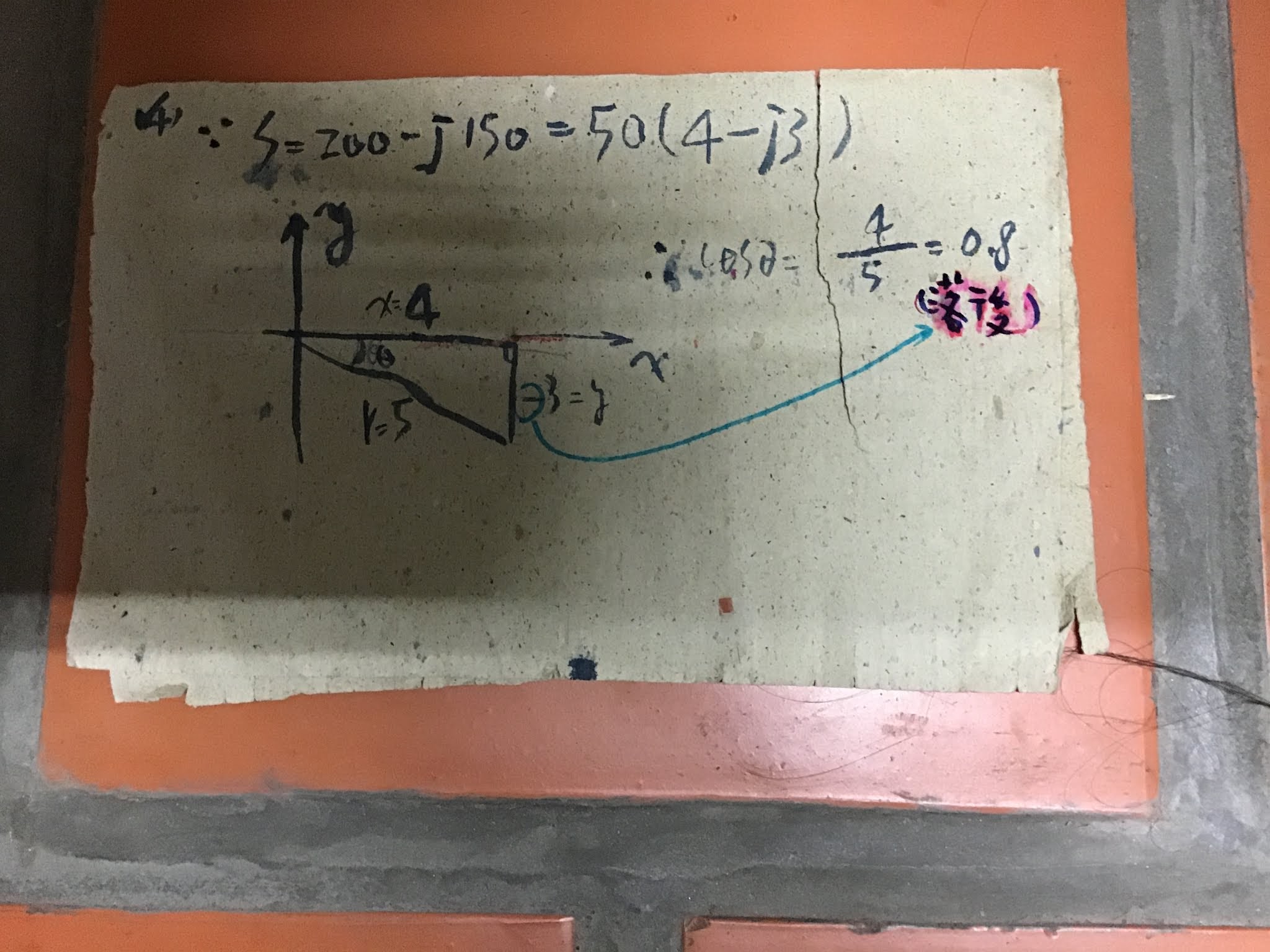

如圖18所示, 電路的功率因數為多少 ? 0.6 (领先 Lead )
