台電109 -計算3 基本電學 ( 橘本電學 43.1 P、Q、S作圖 )
如圖所示之電路,V=50(0度V(rms)、R=1Ω、R2=6Ω、R3=8Ω、XL1=8Ω、
XL2=5Ω、Xc=6Ω,試求:(15分)
(1)從電源端看入之總阻抗。(4分) Ans: 8+j 6
(2)電路之總平均功率P。(4分) Ans: P= 200 W
(3)電路之總虛功率Q。(4分)Ans : Q= 150 VAR
(4)電路之功率因數。(3分) Ans : P.F= 0.8 (落後 )
台電109 -計算3 本片: https://youtu.be/Sd3N5Up0cHs
台電109 -計算3 (六大口訣 ):https://youtu.be/df2dH5jRaRM
台電109 -計算3 (注1 求總阻抗 方法1):https://youtu.be/EvccH_oxI54
台電109 -計算3 (注2 求總阻抗 方法2):https://youtu.be/g60rbAH_kwo
台電109 -計算3 (注3 用 S=i平方R ): https://youtu.be/SCsO_OMHoB4
台電109 -計算3 (注4 用 S= Vi): https://youtu.be/6qR9if9jWBs
台電109 -計算3 (注5 用S=V平方/R ):https://youtu.be/MiwLlGkTWz4
台電109 -計算3 (注1 求總阻抗 方法1):https://youtu.be/EvccH_oxI54
台電109 -計算3 (注2 求總阻抗 方法2):https://youtu.be/g60rbAH_kwo
台電109 -計算3 (注3 用 S=i平方R ): https://youtu.be/SCsO_OMHoB4
台電109 -計算3 (注4 用 S= Vi): https://youtu.be/6qR9if9jWBs
台電109 -計算3 (注5 用S=V平方/R ):https://youtu.be/MiwLlGkTWz4
台電110年第7題 ( 38.1 39.基本交流電路 43.3 P、Q、S並聯電路 )
如圖4 所示之交流電路 , 已知 V(t) = 100 √2 Sin (1000 t ) , 則 i (t) 為 ........安培 .
( 請以 α + β j 表示 ) Ans : 7 - j 4
中油。 104 -51
中油 106 - 27

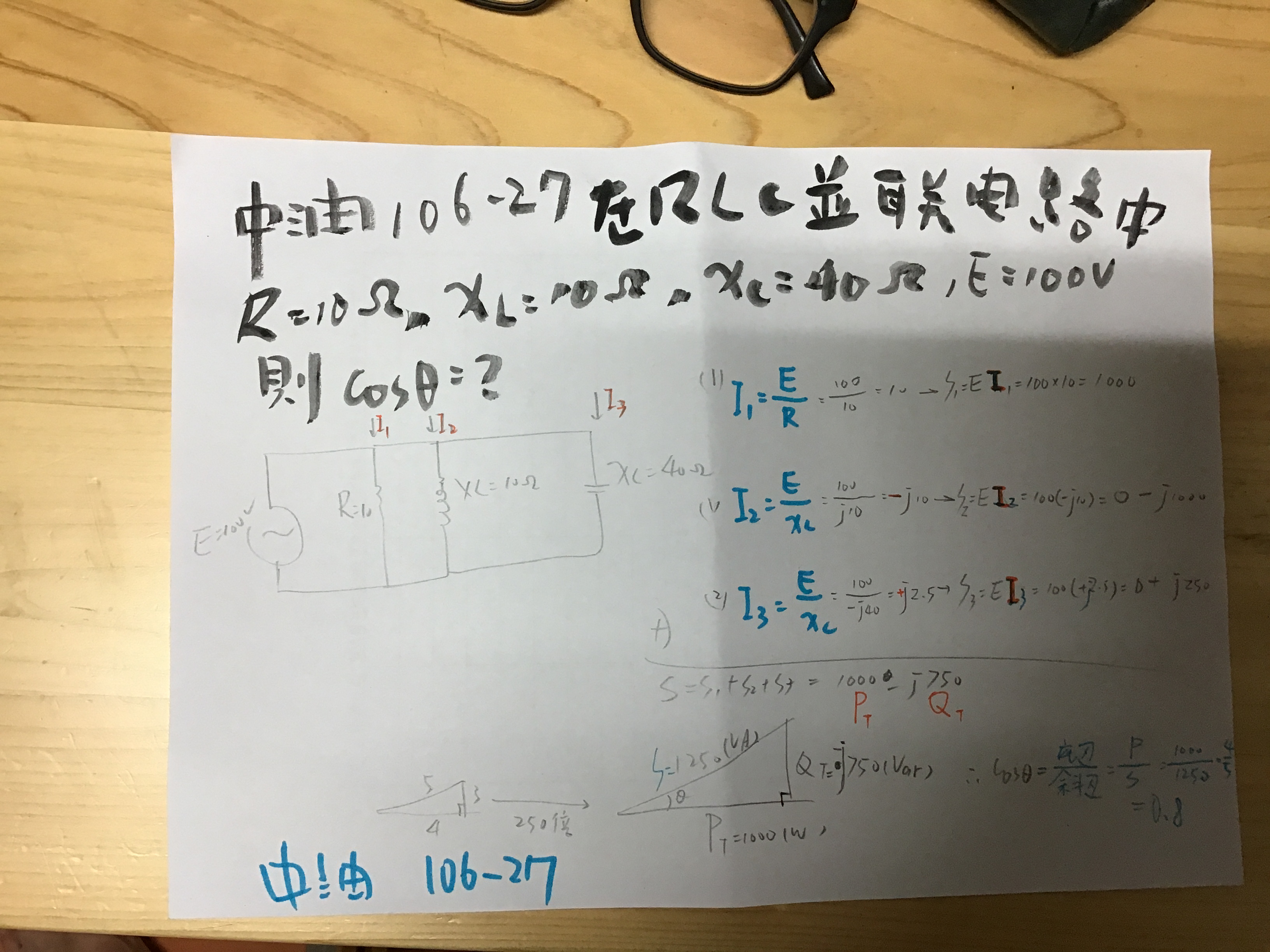

中油 106-27 基本電學 ( 43.3 P.Q.S並聯電路 )
在RLC並聯電路,若 R=10 Ω,XL=10Ω,Xc=40Ω E=100V 則 cos θ 為多少 ? Ans: 0.8 (落後)
中油。 103 -19
中油 103-19 基本電學 無聲精簡 方法一:總阻抗 總電流法 （43.3 P.Q.S並聯電路）
如圖所示,電路供給之實功率P及 虛功率Q分別為 :
有聲版 : https://youtu.be/upof5ebaEbo
3.中油 103-19 基本電學 方法二 ：分路列表 （43.3 P.Q.S並聯電路）
如圖所示,電路供給之實功率P及 虛功率Q分別為 :
有聲版 : https://youtu.be/Em--pEa0bPg
