台電110年第7題 ( 38.1 39.基本交流電路 43.3 P、Q、S並聯電路 )
如圖4 所示之交流電路 , 已知 V(t) = 100 √2 Sin (1000 t ) , 則 i (t) 為 ........安培 .
( 請以 α + β j 表示 ) Ans : 7 - j 4

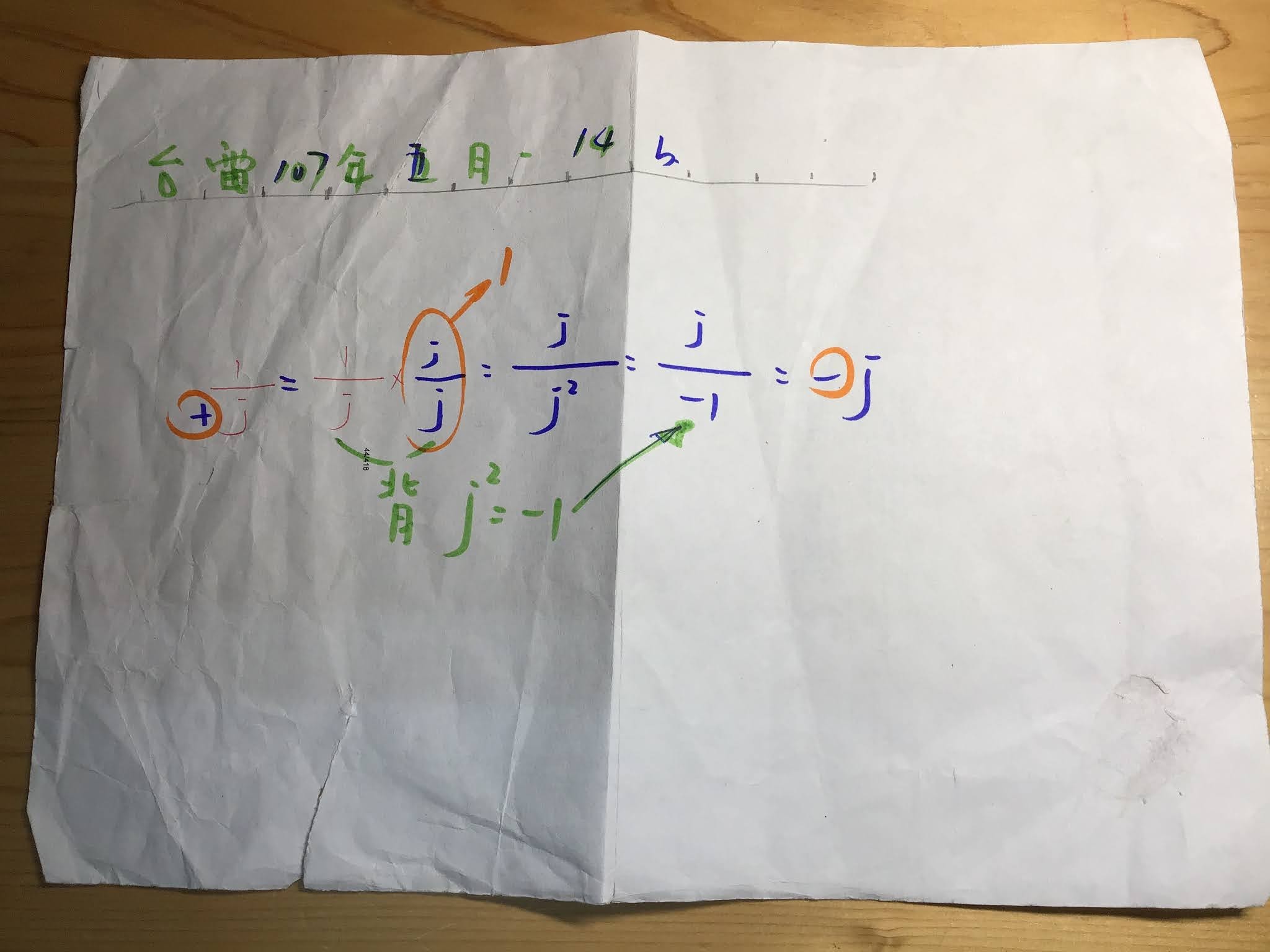

台電 107年 基本電學 107-五月-14 ( 43.5 P、Q、S作圖2 )
14.如下圖9所示的 R-L-C並聯電路,電源供給之總無效功率值為 乏(VAR).
。
台電 97年 基本電學 97-20 ( 43.5 P、Q、S作圖2 )
一單相交流電路的電壓為100伏特、電流為10安培、功率因數為 0.8 ,則其無效功率為 乏.
ANS: 600 VAR
步驟1: 視在功率 S = V i = 100 *10 = 1000 (VA）
步驟2: 功率因數＝ＰＦ ＝ Ｃｏｓ θ ＝ X /R =0.8 =8/10 ,得 R=10 , X=8
步驟3 : 算倍數 (100 倍 )
步驟4 : 放大
方法2 : 公式算 Q = S *Sin θ
中油 101年 基本電學 101-60 ( 43.5 P、Q、S作圖2 )
有一單相交流感應電動機,輸入電壓110V、電流10A、功率因數0.8時, 此電動機所消耗之無效(虛)功率為多少乏(VAR) ? ANS:660 VAR
步驟1: 視在功率 S = V i = 110 *10 = 1100 (VA）
步驟2: 功率因數＝ＰＦ ＝ Ｃｏｓ θ ＝ X /R =0.8 =8/10 ,得 R=10 , X=8
步驟3 : 算倍數 (110 倍 )
步驟4 : 放大
方法2 : 公式算 Q = S *Sin θ
台電 108 - 7 基本電學 (43.5 P、Q、S作圖2)
負載 A .B並接於2.3千伏特(KV)之電力線上,其中負載 A 的平均功率PA=100千瓦特(KW)功率因數為0.8落後. 負載 B 的視在功率SB=100千伏安(KVA). 功率因數為0.6超前.若此電力線上的平均功率為P千瓦特.虛功為Q千乏(KVAR),則P+Q= . ANS : 165 .

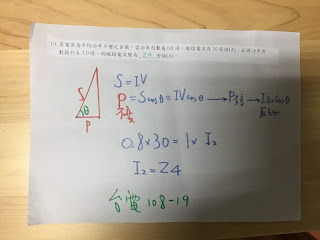

(1)判斷 象限 畫 時針.
(2) 標上 已知 邊 .
(3) 求第三邊
(4).P 畫在X軸 S 放斜邊 : 三圈圖 解釋在 台電 106年 基本電學 106 -17 ( 42.功率因數) .
(5) 算倍數 .
(6) 結算.
台科大 岀版社 黃錦泉 老師寫的基本電學 10-3 節 範例六 這小節有其他類似題 和 詳細公式 整理 .
台電 103- 16 基本電學 ( 43.5 P、Q、S作圖2)
如下圖所示,該電路之總視在功率STotal=...........伏安.
ANS:1000.
