41.消耗功率(交流)







              41.消耗功率(交流)



          台電  90 - 填充 7

台電 90年 基本電學 90  - 填充7  (41.消耗功率(交流)  )

有一交流電路之端電壓 E=80+j60 , 電流 I=50 - j30 安培 , 其消耗有效功率為 .

                          ANS :2200W

https://youtu.be/cYWAuWZTSoc

                                    中油  106 - 28

                                                        台電  96 -  12

台電 96年 基本電學 96  - 12 (  41.消耗功率(交流))

https://youtu.be/zqNvSUSBYD4

通過阻抗Z=3+j4 歐姆之電流為 5(30度 安培 , 則此電路消耗之有效功率為多少瓦特 (W)?

       ANS:75 W

台電 96-12  基本電學 ( 43.1 P、Q、S作圖  41.消耗功率(交流) )

12通過阻抗Z = 3+ j 4 歐 姆 之 電流為 5 ( 30° 安垮，則此電路消耗之有效功率為多少瓦特(W) ? (A) 75 (B) 100 (C) 125 (D)  225

Ans: (A) 75 W   https://youtu.be/uThz8x8S4Wo

方法 2 :

」

43.1 P、Q、S作圖  https://gogogotpc.blogspot.com/2020/07/43-p-q-s-a.html

*43.1  類似題播放清單:  https://www.youtube.com/watch?v=9lG9_4xfg1Q&list=PLIVGPNGFD6zZOprrGGpsdKYKCWRg_EMj9

41.消耗功率(交流)    相似題型教材:       https://gogogotpc.blogspot.com/2020/06/41.html

  *相似題撥放清單:   https://www.youtube.com/playlist?list=PLIVGPNGFD6zbOkcInuGRr4L9HT560vpKY

台電 96-10  基本電學 ( 橘本電學 41.消耗功率(交流) )

10.純電容消耗實(有效)功率恆為(A)正值(B)負值(C)正值均可(D)零值

Ans: (D)零值  https://youtu.be/2P12XAvQyio

41.消耗功率(交流)    相似題型教材:       https://gogogotpc.blogspot.com/2020/06/41.html

  *相似題撥放清單:   https://www.youtube.com/playlist?list=PLIVGPNGFD6zbOkcInuGRr4L9HT560vpKY

                                                這題 裡面的 公式

                                                都是 必背 的

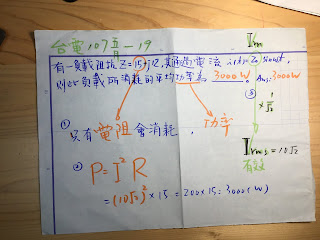

                                         台電  107 五月 - 19

台電 107年 基本電學 107五月  - 19 ( 41.消耗功率(交流))

有一負載阻抗 Z=15+j12 ,其通過電流 i(t) =20sin(ωt),則此附載所消耗的平均功率為     瓦特 .

 ANS: 3000 W

   https://youtu.be/hsxyyFfbLYI



精隨1 : 34.2 Vp Vrms Vav 轉換

精隨2 : 43.1 P、Q、S作圖

精隨3 :  R在哪?

                                             中油  101  -  72



                                          台電   106   -  18

.台電 106年 基本電學 106  - 18 (41.消耗功率(交流))

https://youtu.be/ZmfaRpgCCHk

如( 圖11) 所示電流波形及電路.若R2的電流波形及電路.若R2的消耗功率為400W,則電源之電流Im為       安培 (A) .         ANS: 20 A.

2023年 #交流 #功率 #總復習 【上】

https://youtu.be/1Xc8nlgDNvA

（21.2 #重疊定律 34.5 #有效值 #rms 38 #算阻抗 31.4 #直流穩態 11 #功率 只有 #電阻 會 #消耗 #功率 41

2023年 #交流 #功率 #總復習 【下】

https://youtu.be/HV5md_m8M3Y

（21.2 #重疊定律 34.5 #有效值 #rms 38 #算阻抗 31.4 #直流穩態 11 #功率 只有 #電阻 會 #消耗 #功率 41

第一步驟：電源交流有 、直流也有 ⋯用重疊定理 （播放清單 ：21.2）

第二步驟： 畫直流部分電路，用直流穩態 ，是因為電路接通後要等過一段時間後電路穩定後，電表的測量值才會穩定，不跳動，容易觀察 （相關類題請參考，播放清單：31.4 直流穩態.

注一：直流穩態時  ， 電容C 兩側是充飽電，電流不過去了⋯open.

注二 ： 直流穩態時  ， 電感是原態一條線，通路 （short) ,口訣，日久見人心！

步驟三 ：交流阻抗 （相關類題在，播放清單38）

步驟四： 峰值和有效值 互換（有的題目要求轉平均值），相關類題在播放清單  ：34.2

步驟五：播放清單 34.5 (直流項 和交流項混合 ，轉 有效值  才能 算功率）      Tpc   102-17 和 Tpc.  98-25. 片子複習看一看！

步驟六：口訣 只有 電阻 會消耗功率 ，相關題目在播放清單 41 台電 96-12!
