36. 向量圖




                                                   36. 向量圖

















                                          中華電信  100  -  62。








中華電信。100 - 63。














中華電信 100  - 97。











中華電信 100年 基本電學 100-97 (36. 向量圖)

    https://youtu.be/8sonjUzRB-0




中華電信 100 - 93










中華電信 100年 基本電學 100-93 (36. 向量圖)

https://youtu.be/-Cp91bLi3-E













台電   92  -  40。

台電 92-40 (橘本電學 36. 向量圖 )

40.   RC 串聯交流電路中，若頻率減少時，則電壓 流之夾角將

( A) 增大 (B) 減少 ( C) 不變        ( D) 不一定    (E) 以上皆非。  Ans: ( A) 增大

https://youtu.be/QPX0MCc8nLA










36. 向量圖 相關教材 :  https://gogogotpc.blogspot.com/2020/06/36.html

類似題播放清單: https://www.youtube.com/playlist?list=PLIVGPNGFD6zYClDG5aSXzTRnbpgL1N3jR






台電    94  - 35



台電 94年-35 台電107年五月-13   基本電學  (36. 向量圖)

https://youtu.be/8k73t6AVjZI

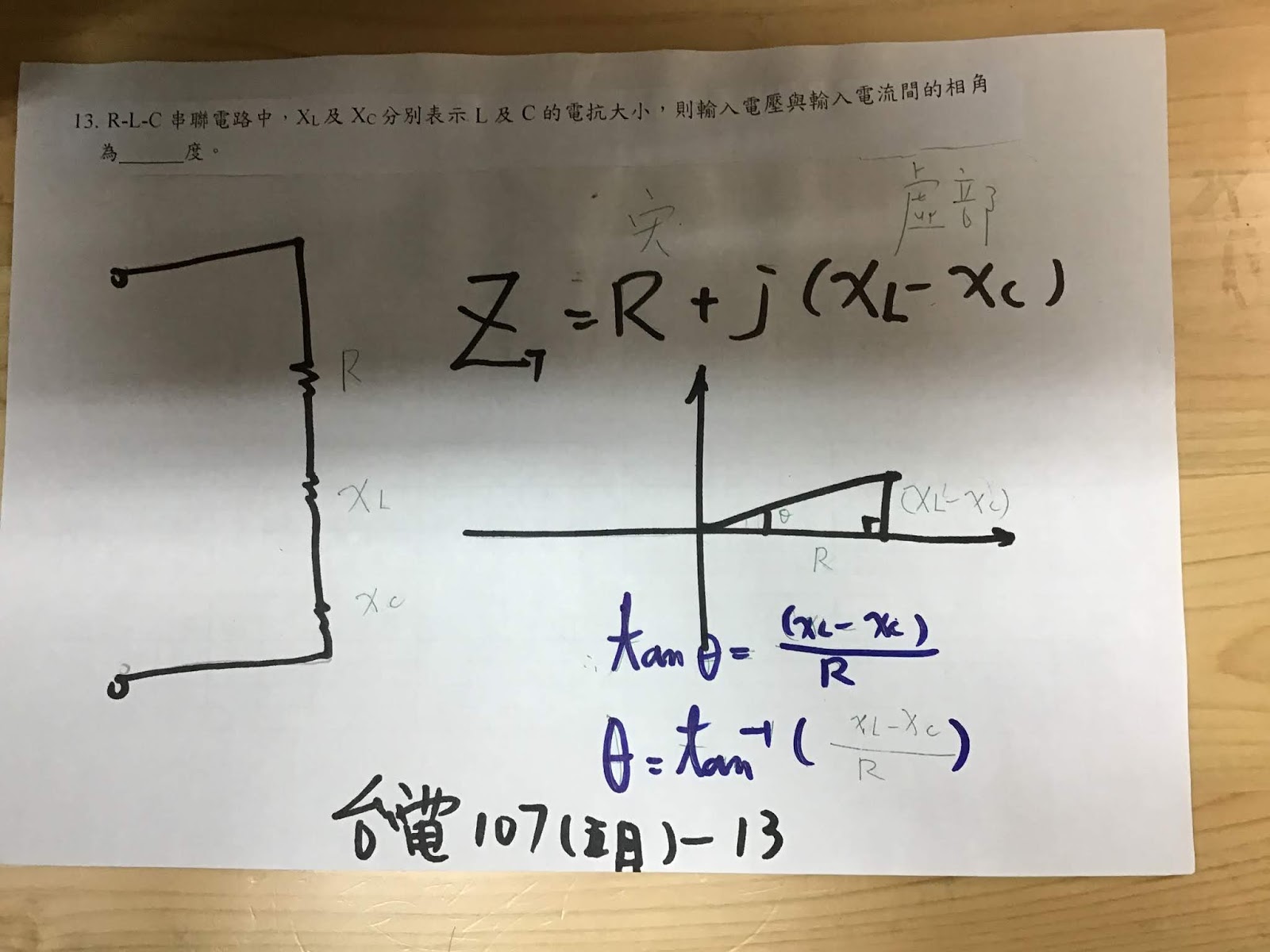

             35.串聯的 R- L- C 電路在任何頻率下之總阻抗為  (A)   R + j( XL- Xc)      (B)  Rt +  j(XL+Xc)

(C) R- j(XL+Xc)              (D) R- j( XL - Xc)            (E) R( XL+Xc)。

https://youtu.be/8k73t6AVjZI








台電 94年 107年五月   基本電學 94-35 107五月-13 (36. 向量圖)

   https://youtu.be/8k73t6AVjZI






台電 94年 107年五月   基本電學 94-35 107五月-13 (36. 向量圖)

   https://youtu.be/8k73t6AVjZI


中油   98   - 54











中油    104  - 61





中油 105  - 71





中油   105  - 42



4 - 12 = -8
6 ， 8， 10








中油 105年 基本電學 105-42(36. 向量圖)

https://youtu.be/oJJ25hBTiBI







台電  105  -  15













台電 105年 基本電學 105-15(36. 向量圖)

  https://youtu.be/hyVSd20brUU



台電 105-13 基本電學 ( 橘本電學 36. 向量圖  38.算阻抗 )
如圖所示,其總阻抗Z之絕對值(/Z/)為多少歐姆。
Ans: 10 Ω   https://youtu.be/56HhADPRIQE
36. 向量圖    相似題型教材: https://gogogotpc.blogspot.com/2020/06/36.html
類似題播放清單: https://www.youtube.com/playlist?list=PLIVGPNGFD6zYClDG5aSXzTRnbpgL1N3jR

38.算阻抗:   類似題播放清單:  https://www.youtube.com/playlist?list=PLIVGPNGFD6zYyMddbWA78c_tPUrdJZIez




中油 105 - 43

」










中油 102  -64










台電  107  五月 - 13











台電 94年 107年五月   基本電學 94-35 107五月-13 (36. 向量圖)

   https://youtu.be/8k73t6AVjZI



台電  92 - 41

台電 92-41 (橘本電學  36. 向量圖)

41.   容抗 Xc=10Ω 之電容與感抗 XL=20Ω之電感 並聯， 其等效阻抗為

 ( A) 10∟- 90°Ω (B) 10∟ 90°Ω(C)     20∟ - 90°Ω(D)  20∟ 90°   Ω (E) 10 ∟ 0° Ω

        Ans:   (C)     20∟ - 90°Ω

https://youtu.be/KkfgfQOAZYw


 36. 向量圖 相關教材 :  https://gogogotpc.blogspot.com/2020/06/36.html

類似題播放清單: https://www.youtube.com/playlist?list=PLIVGPNGFD6zYClDG5aSXzTRnbpgL1N3jR





台電    96 - 11。


台電 96-11  基本電學 ( 36. 向量圖 38.算阻抗  38.1基本交流電路   )
11.RC串聯電路中,電阻為6Ω,電容抗為8Ω,則此線路之阻抗為多少歐姆(Ω)?
(A) 2 (B) 5.29 (C)10 (D) 14
Ans: (C)10  https://youtu.be/D2-LDYJeHqU


台電 96年 基本電學 96-11 (36. 向量圖)



36. 向量圖    相似題型教材: https://gogogotpc.blogspot.com/2020/06/36.html
類似題播放清單: https://www.youtube.com/playlist?list=PLIVGPNGFD6zYClDG5aSXzTRnbpgL1N3jR
38.算阻抗:   類似題播放清單:  https://www.youtube.com/playlist?list=PLIVGPNGFD6zYyMddbWA78c_tPUrdJZIez
38.1基本交流電路 （千萬要 動動手 才會 變自己的 東西） 相似題型教材:  https://gogogotpc.blogspot.com/2020/06/38.html






」









台電 96年 基本電學 96-11 (36. 向量圖)




台電 104-11 基本電學 ( 橘本電學 36. 向量圖  )

如圖所示,則電容器XC之端電壓為多少伏特(V)。

Ans : -J200   https://youtu.be/DxbSIkmvLb4

36. 向量圖    相似題型教材: https://gogogotpc.blogspot.com/2020/06/36.html

類似題播放清單: https://www.youtube.com/playlist?list=PLIVGPNGFD6zYClDG5aSXzTRnbpgL1N3jR




台電 111年 基本電學 填充 16

                              如圖所示，電流 Is 為多少 安培？  （請用瞬時值數學式表示.）


                                             台電 111-16 :https://youtu.be/32AGlTbFXcY







 36. 向量圖    相似題型教材: https://gogogotpc.blogspot.com/2020/06/36.html

類似題播放清單: https://www.youtube.com/playlist?list=PLIVGPNGFD6zYClDG5aSXzTRnbpgL1N3jR

34.2 Vrms 、Vav 、Vp 、Vp_p 、f、T    相似題型教材: https://gogogotpc.blogspot.com/2020/06/342-vrms-vav-vp-vpp-ft.html

 * 34.2 類似題播放清單:  https://www.youtube.com/playlist?list=PLIVGPNGFD6zbvWRr_YVtTYzKfKCOpEkXH
