18.6 雷顎塔和 Y 互換

18.6 雷顎塔和 Y 互換

如果以下的考古題不夠算。台科大岀版黃錦泉老師寫的書 p 3_25 練習1 和前後頁有類似題

18.9 雷顎塔和. Y 互換......d https://gogogotpc.blogspot.com/2020/06/18-y_15.html

類似題播放清單 : https://www.youtube.com/playlist?list=PLIVGPNGFD6zbPbT6rB-RacJqXgAwqUaAj

台電109 -9 基本電學 ( 橘本電學 14.5 (18.6) 雷顎塔和 Y 互換 )

如圖所示之電路,總電流I為多少安培(A)。

Ans : 5A https://youtu.be/r1ky_yMnH98

14.5 雷顎塔和 Y 互換相似題型教材:

https://gogogotpc.blogspot.com/2020/06/18-18-y.html

相似題撥放清單:

https://www.youtube.com/playlist?list=PLIVGPNGFD6zbPbT6rB-RacJqXgAwqUaAj

https://www.youtube.com/playlist?list=PLIVGPNGFD6zZTUDEuXtTmlyTTJsW0

這兩組公式很重要

磁

台電 96 - 2 、3

2.

台電 96-2 基本電學 ( 橘本電學 14.5 雷顎塔和 Y 互換 18.6 )

2.如圖(一)所示電路,則其總電流為多少安培(A)?

(A)5 (B)10 (C)15 (D) 20

Ans: (D) 20 https://youtu.be/BsO7HyPRAhw

18.6雷顎塔和 Y 互換 https://gogogotpc.blogspot.com/2020/06/18-18-y.html

18.7 雷顎塔和 Y. 的互換⋯⋯b https://gogogotpc.blogspot.com/2020/06/18-y-b.html

18.8 Y 換雷顎塔⋯⋯c https://gogogotpc.blogspot.com/2020/06/18-y.html

18.9 雷顎塔和. Y 互換......d https://gogogotpc.blogspot.com/2020/06/18-y_15.html

類似題播放清單 :

https://www.youtube.com/playlist?list=PLIVGPNGFD6zbPbT6rB-RacJqXgAwqUaAj

認真動手練,一定能突破重圍脫穎而出的 !!

( 相似題 TPC 110 -12 )

12.基本串並電路（克希荷夫電壓定律）⋯⋯a 教材: https://gogogotpc.blogspot.com/2020/06/12_12.html

12.基本串並電路 ⋯....b 教材: https://gogogotpc.blogspot.com/2020/06/12-b.html

相似題撥放清單: https://www.youtube.com/playlist?list=PLIVGPNGFD6zYfTHG7vuhPhBm3nWf2r46L

台電 96-3 基本電學 ( 橘本電學 14.5 雷顎塔和 Y 互換 18.6 )

3.承上題 i2為多少安培(A)5(B)10(C)15(D)20

Ans: (B)10 A https://youtu.be/S0WBIKEZKw4

8. 分壓分流相似題型教材: https://gogogotpc.blogspot.com/2020/06/8.html

相似題撥放清單: https://www.youtube.com/playlist?list=PLIVGPNGFD6za1vEI0ttx5S0LaRjxzaJe9

16. 分壓分流 .......b.步驟 1.算總電阻 2. 算總電流 3.分流

相似題型教材: https://gogogotpc.blogspot.com/2020/06/16-b.html

相似題撥放清單: https://www.youtube.com/playlist?list=PLIVGPNGFD6zZGA65KCUepZwXDD-hl8pjM

https://www.youtube.com/playlist?list=PLIVGPNGFD6zYahYSjN_5ocBMxfGq_GRZG

台電 103 - 4

」

台電 101-20

中油 100 - 45

中油 103 - 51

中油 108 - 10

中油 101 - 57

台電 104 - 5

中油 100 - 53

台電 102 - 2

昂

台電。 104 - 6

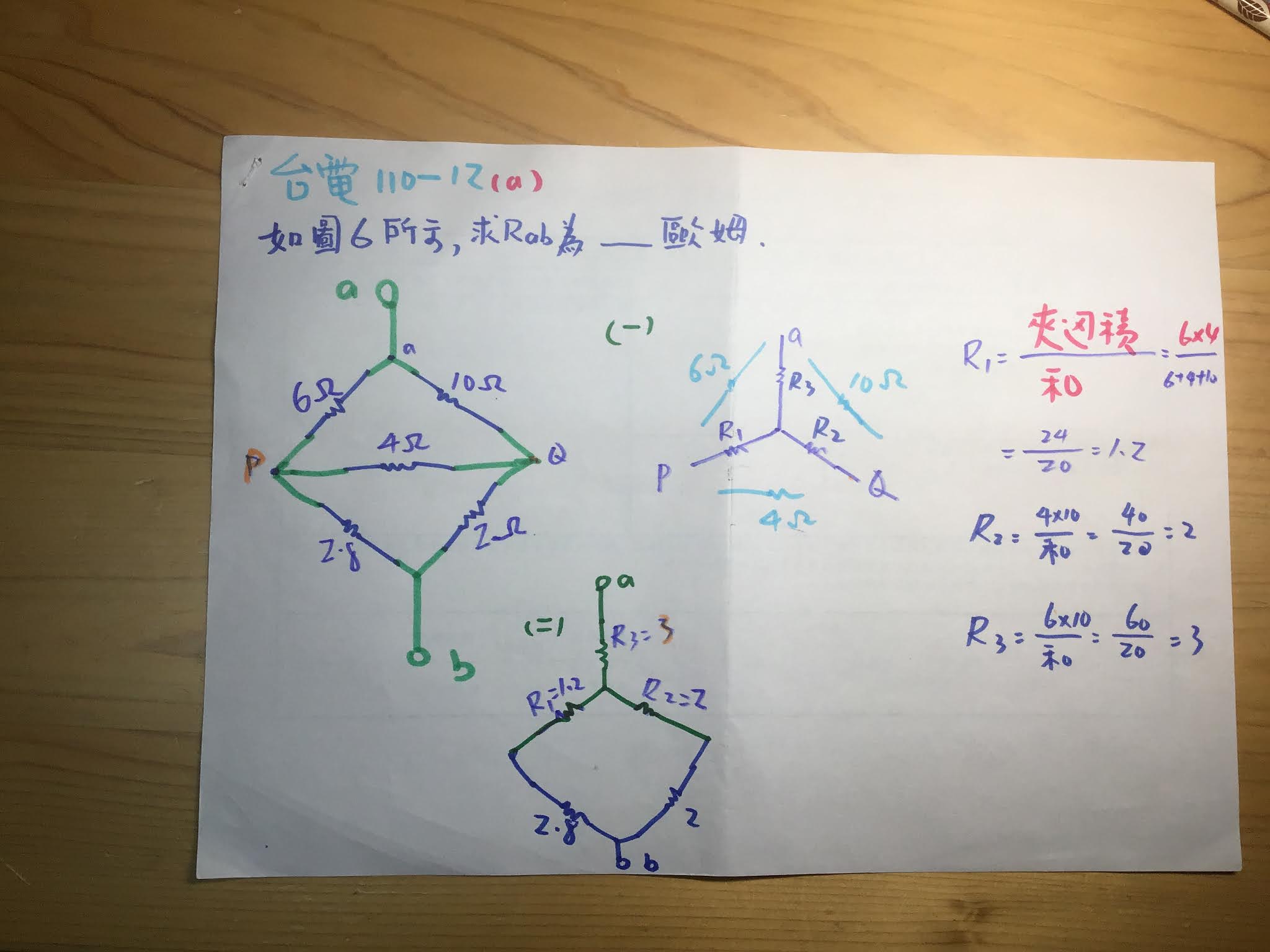

台電 110 - 12 基本電學 (57.電橋 14.5 Δ轉Y)

如圖 6 所示 , 求 Rab 為歐姆 (Ω ) . ANS : Rab = 5Ω .

https://youtu.be/kTGouZLOsiM

請徹底動手練熟類似題, 教材在

18.6雷顎塔和 Y 互換 https://gogogotpc.blogspot.com/2020/06/18-18-y.html

18.7 雷顎塔和 Y. 的互換⋯⋯b https://gogogotpc.blogspot.com/2020/06/18-y-b.html

18.8 Y 換雷顎塔⋯⋯c https://gogogotpc.blogspot.com/2020/06/18-y.html

18.9 雷顎塔和. Y 互換......d https://gogogotpc.blogspot.com/2020/06/18-y_15.html

類似題播放清單 : https://www.youtube.com/playlist?list=PLIVGPNGFD6zbPbT6rB-RacJqXgAwqUaAj

台電 97-12 基本電學 ( 橘本電學 14.5 (18.6 ) 雷顎塔和 Y 互換 ) 全球公認 : 解平衡三相電路最速解大放送

12.一平衡三相Y接負載,相阻抗 Zy=(9+j6)Ω,則其等效Δ接相阻抗ZΔ=

Ans : (27+ j 18 ) Ω https://youtu.be/Qfc4cqeyxW8

相似題型教材:

https://gogogotpc.blogspot.com/2020/06/18-18-y.html

相似題撥放清單: https://www.youtube.com/playlist?list=PLIVGPNGFD6zbPbT6rB-RacJqXgAwqUaAj

台電 97-17 基本電學 ( 橘本電學 14.5 (18.6 ) 三角接△ 雷顎塔和 Y型互換 ) 必考必會的題型

17.將如【圖七】之△型化為Y型,則Z3的值為

Ans: Z3 = 10 Ω https://youtu.be/7u155YpUN4M

14.5 (18.6 ) 雷顎塔和 Y 互換相似題型教材: https://gogogotpc.blogspot.com/2020/06/18-18-y.html

相似題撥放清單: https://www.youtube.com/playlist?list=PLIVGPNGFD6zbPbT6rB-RacJqXgAwqUaAj

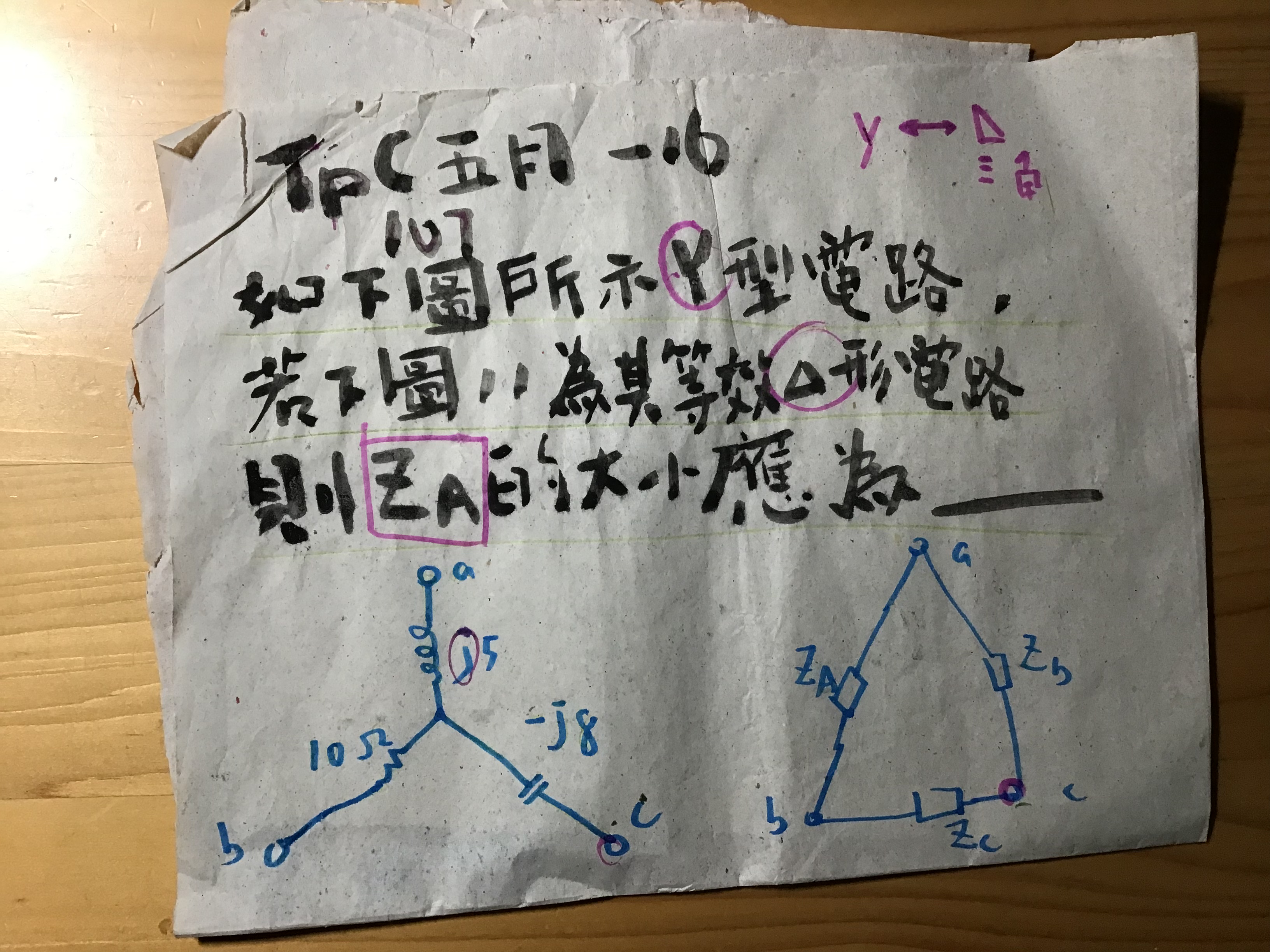

台電107 (五月)-16 基本電學 ( 橘本電學 14.5 (18.6 ) 雷顎塔和 Y 互換 )

如下圖所示的Y形電路,若下圖11為其等效Δ形電路,則ZA為的大小應為

歐姆。(答案請以直角座標法表示)

Ans: 3.75+j5 https://youtu.be/rYt8Eu2wxGo

14.5 (18.6 ) 雷顎塔和 Y 互換相似題型教材: https://gogogotpc.blogspot.com/2020/06/18-18-y.html

相似題撥放清單: https://www.youtube.com/playlist?list=PLIVGPNGFD6zbPbT6rB-RacJqXgAwqUaAj

台電 104-5 基本電學 ( 橘本電學 14.5(18.6) 雷顎塔和 Y 互換 )

如圖所示,則流過4Ω電阻的電流為多少安培(A)。

Ans : 8A https://youtu.be/Qql0HvkCsiY

14.5(18.6) 雷顎塔和 Y 互換相似題型教材:

https://gogogotpc.blogspot.com/2020/06/18-18-y.html

相似題撥放清單:

https://www.youtube.com/playlist?list=PLIVGPNGFD6zbPbT6rB-RacJqXgAwqUaAj

台電 104-6 基本電學 ( 橘本電學 14.5(18.6) 雷顎塔和 Y 互換 )

如圖所示,已知r=6Ω,I=4A,則R= 多少歐姆。

Ans : R=18 Ω https://youtu.be/pTgBgGhoFr4

14.5(18.6) 雷顎塔和 Y 互換相似題型教材:

https://gogogotpc.blogspot.com/2020/06/18-18-y.html

相似題撥放清單:

https://www.youtube.com/playlist?list=PLIVGPNGFD6zbPbT6rB-RacJqXgAwqUaAj

台電 102-2 基本電學 ( 橘本電學57.電橋 14.5 (18.6 ) 雷顎塔和 Y 互換 )

如圖所示,R=12Ω,r=4Ω,則電流I為多少安培(A)。

Ans : 10 A https://youtu.be/iZimDij9Kps

57.電橋 ⋯⋯⋯⋯a 相似題型教材: https://gogogotpc.blogspot.com/2020/07/57-a.html

*相似題撥放清單: https://www.youtube.com/playlist?list=PLIVGPNGFD6zb1hsAN68lwkiAWSVwZIBom

14.5 (18.6 ) 雷顎塔和 Y 互換相似題型教材: https://gogogotpc.blogspot.com/2020/06/18-18-y.html

相似題撥放清單: https://www.youtube.com/playlist?list=PLIVGPNGFD6zbPbT6rB-RacJqXgAwqUaAj

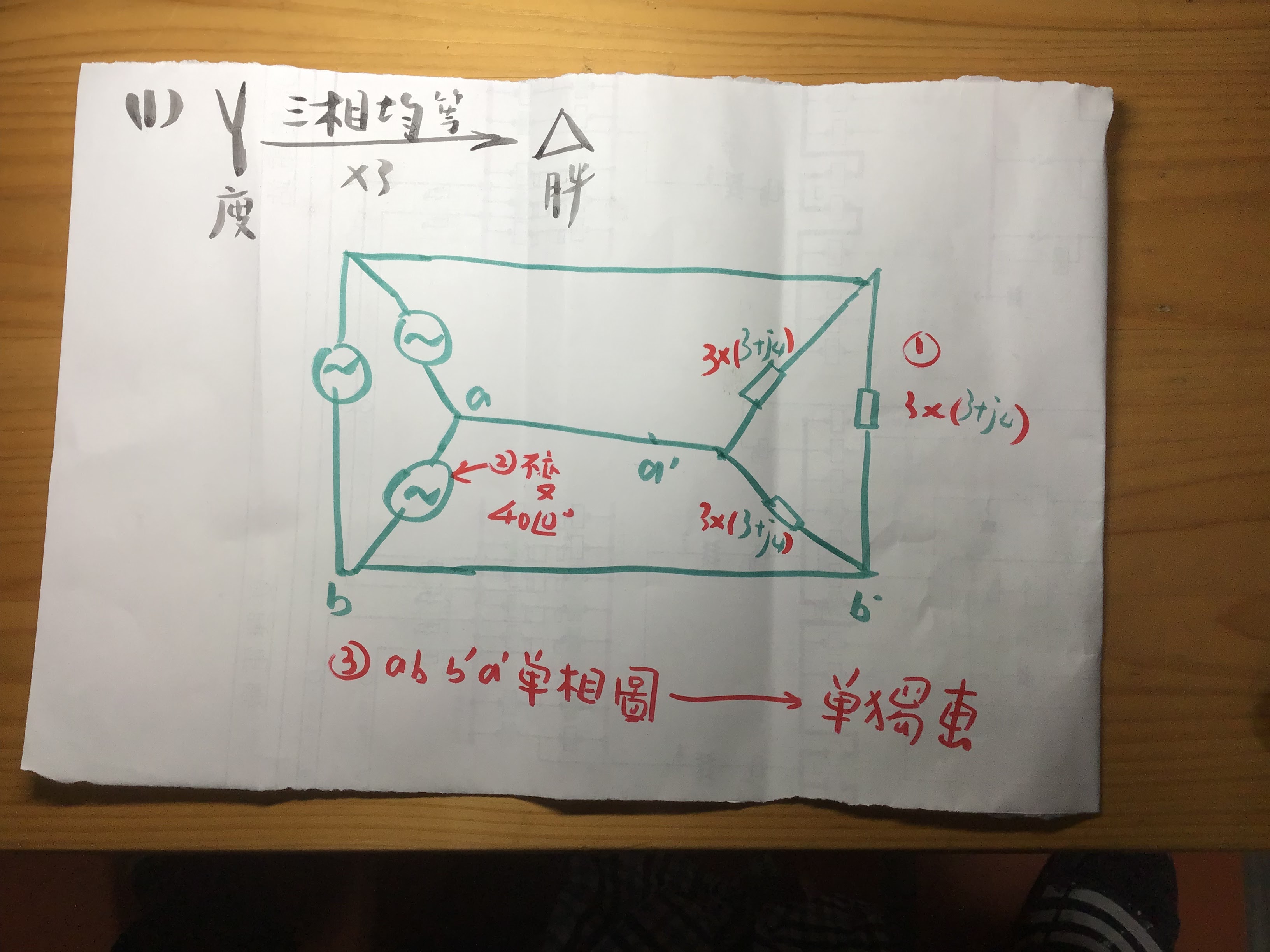

台電111- 計算4 基本電學 ( 橘本電學 51.三角接對Y接三相交流電路

)

如圖所示,交流三相電路為平衡三相發電機相序為ACB,Eab=40( 0度, 試求:

(1) 功率因數 .

(2) 總無效功率.

(3) 總視在功率.

Ans : (1)PF=cosθ=0.6 (落後) (2)Q3φ=256 VAR (3) S 3φ= 320 VI

https://youtu.be/HXqbru5sqa8

步驟1:Y(瘦) 變 Δ(胖) *3倍 (三相阻抗相等才可用 ).

步驟2: 畫單相圖

I= V/Z = 40(0度 / 3(5(53度 = 8/3( 負 53度 .

S單=E I = 40(0度 * 8/3( 負 53度 =320/3 ( 負 53度.

S 三相 = 3倍S單 = 320 ( 負 53度.

步驟3: S作圖

(1) 注意大小

(2) 加小圖

(3) Q=S*sinθ=320*(4/5)= 64*4=256 (VAR)

(4) P= S*cosθ=320*(3/5)= 64*3=192 (W)

寫答 : Ans : (1)PF=cosθ=0.6 (落後) (2)Q3φ=256 VAR (3) S 3φ= 320 VI

51.三角接對Y接三相交流電路

相似題型教材:

https://gogogotpc.blogspot.com/2020/07/51-y.html

台電 112 基本電學-填充1 (14.特殊法求電阻)

1.如圖,r 皆為 10 歐姆, 則a b 兩端等效電阻為.......歐姆 . Ans : 8

詳解影片 : https://youtu.be/EbN-QR2jz_U

如圖所示之三相電路,已知電壓有效值Van=120 ( 0度V,若三相電源以正相序供電給負載,則線電流IA為多少安培(A)。(請以相量式表示) (台電109 -19)

版本2 : 2025 年版 https://youtu.be/By4pfmadVRQ

Ans: 45( 〖-30〗度 (台電109 -19)

台電 112-7

如圖所示之電路，電流I 爲___安培(A) . Ans: - 1

https://youtu.be/GM88P4DMFV0

台電 112-13

如圖所示之電路，電流I 爲___安培(A) . Ans:3

https://youtu.be/j3aLWyTx0nQ

台電 113年-16.如圖電路電路等效阻抗Rab=?

答:30.25Ω https://youtu.be/_flO8UG30uY

(1)先判斷題型

對角相乘 25×27.5 ≠ 25 × 47.5 → 是 14.5(18.6) Δ雷額塔轉 Y

(2)左邊 Δ 電阻總和 25+25+50=100 數字較好

(3) Δ雷額塔轉 Y , 公式口訣 : 分母總和 , 分子夾邊乘積.

(25×50)/100=12.5

(25×25)/100=6.25

(4)串並聯電路化簡

12.5+47.5=60

12.5+27.5=40

60並聯40→(60×40)/(60+40)=24

24+6.25=30.25

Ans:30.25Ω

14.5 (18.6 ) 雷顎塔和 Y 互換相似題型教材: https://gogogotpc.blogspot.com/2020/06/18-18-y.html

相似題撥放清單: https://www.youtube.com/playlist?list=PLIVGPNGFD6zbPbT6rB-RacJqXgAwqUaAj
