12.基本串並電路 （克希荷夫 電壓定 律 ）⋯⋯a





12.基本串並電路 （克希荷夫 電壓定 律 ）⋯⋯a



如果以下的考古題不夠算
台科大 岀版 黃錦泉  老師寫的基本電學 p 3 - 7  例題 2  例題 1   前後 頁 有類似題




示範片 1 :

台電   99年  第 8 題 (12.基本串並電路 )





示範片 2 :

台電   105 年  第  20 題 (12.基本串並電路  21.2 重疊定律 )



示範片 3 :

台電110年 第2題  基本電學 (15.色筆法 12.基本串並電路)

    如圖2所示之電路 , 試求 a 、 b 兩端的等效電阻為 .......... 歐姆 .    ANS : 2.4

最終版 :      https://youtu.be/EbEtD9Zg9nQ
















台電110年填充第2題  基本電學 ( 12.基本串並電路  15.色筆法 )

       如圖所示之電路, 試求 a 、 b 兩端的等效電阻值 :

       https://youtu.be/6asE9pOkKFs







     口訣 :  A . 捏 捏 捏


             B. 兩電阻並聯 口訣 : 相加 分之 相乘



       類似題 在 撥放 清單  12.基本串並電路  15.色筆法



示範片 4 :

台電110年 填充 第2題 (下集 ;  詳 細   版 ) 基本電學 ( 12.基本串並電路  15.色筆法 )

       如圖所示之電路, 試求 a 、 b 兩端的等效電阻值 :



       https://youtu.be/AzZUTt_yyqA


         口訣 :  A . 捏 捏 捏

                    B. 兩電阻並聯 口訣 : 相加 分之 相乘


  類似題 在 撥放 清單  12.基本串並電路  15.色筆法































                                                                           中華電信 100 - 72





台電 92 - 9




 台電   92年 第  9 題 (8..分壓 分流 12. )

      https://youtu.be/wmtsqvOYBZM



中油 100 - 64




64、












台電  103 - 11






 台電   103 年  第 11 題 (12.基本串並電路 )


        https://youtu.be/yM7WYawZ9Rk



台電 95 - 10



台電 95年 基本電學 95-10 (33.導納 )    https://youtu.be/JHzMmjyZrH4


  1.Y= 1/Z .
2. 複數極式  : a.半徑相乘 .  b. 角度 ( 乘 加 .. 除 減 )
3. 有效值 變  峰值  ( 乘 根號 2 倍 )

 33.導納 相似題型教材:   https://gogogotpc.blogspot.com/2020/06/33.html

相似題撥放清單:  https://www.youtube.com/playlist?list=PLIVGPNGFD6zYjELFMwrRQQCv3FKJGRzKu



台電  95 - 16

台電 95-16 基本電學 ( 橘本電學  12.基本串並電路 （克希荷夫 電壓定 律 ）)

如圖 4 所示， b 點之電位為：

(A) 1 0 伏特   (B) 20 伏特  (C)  30伏特 (C) 40 伏 特  (E) 50伏特。

 Ans: (C)  30伏特 https://youtu.be/EKPhADKp5Ow





12.基本串並電路 （克希荷夫 電壓定 律 ）⋯⋯a  教材:   https://gogogotpc.blogspot.com/2020/06/12_12.html

 12.基本串並電路 ⋯....b 教材:  https://gogogotpc.blogspot.com/: 2020/06/12-b.html

相似題撥放清單: https://www.youtube.com/playlist?list=PLIVGPNGFD6zYfTHG7vuhPhBm3nWf2r46L










台電 97 - 14



台電 97-14 基本電學 ( 橘本電學  12.基本串並電路   橘子物理  14 - 2 克希荷夫定律)
14.如【圖四】所示,求Vab=


橘子物理 14 - 2 克希荷夫定律  相關題型教材 :  https://gogogotpc.blogspot.com/2020/12/14-2.html









台電  103 -5



台電 103-5 基本電學 ( 橘本電學 （12.基本串並電路 克希荷夫 電壓定 律 ）   )
如圖所示,求Vc之值為多少伏特(V)。
12.基本串並電路 （克希荷夫 電壓定 律 ）⋯⋯a  教材:   https://gogogotpc.blogspot.com/2020/06/12_12.html
 12.基本串並電路 ⋯....b 教材:  https://gogogotpc.blogspot.com/2020/06/12-b.html





台電 105 -  6


台電   105 年  第  20 題 (12.基本串並電路  21.2 重疊定律 )


       https://youtu.be/31or43PWhjo


台電  99 - 8








台電   99年  第 8 題 (12.基本串並電路 )


       https://youtu.be/5NnkTyyPgNQ






中油 106 - 2








中油 102 - 56

中油 102 - 56

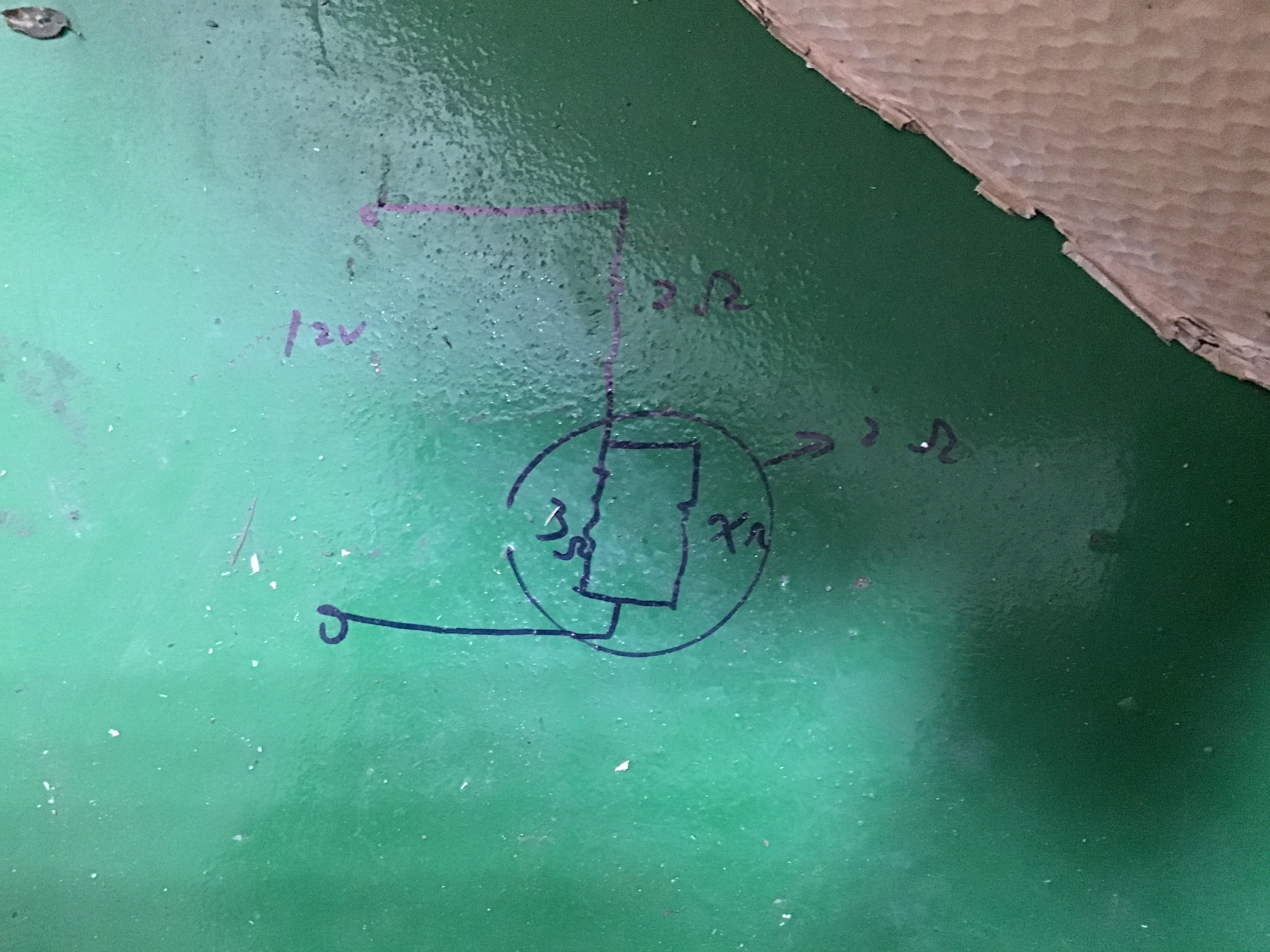

原來 12V電源 2歐姆 和 3 歐姆串聯分壓
12* （3  /（2+3））=7.2

後來 2歐姆 和 2歐姆 分壓

12* （2 / （2+ 2 ）)=6   降
 兩個相同電阻 分壓 得 一半 一半 電壓

（x // 3) = 2
3*x/(3+x）=2
X=6













台電   105 - 6



6.



















58、






台電 110-計算題 3 – ( 3 ) 基本電學  (  橘本電學 12.基本串並電路   )

(1)試求:【圖16】之等效電阻Rab為多少歐姆?

Ans : ( 318 / 61 )  Ω

https://youtu.be/SHZilbLY7co



12.基本串並電路 （克希荷夫 電壓定 律 ）⋯⋯a  教材:   https://gogogotpc.blogspot.com/2020/06/12_12.html

 12.基本串並電路 ⋯....b 教材:  https://gogogotpc.blogspot.com/2020/06/12-b.html

相似題撥放清單: https://www.youtube.com/playlist?list=PLIVGPNGFD6zYfTHG7vuhPhBm3nWf2r46L



台電 110-計算題 3 – ( 3 ) 基本電學  (  橘本電學 12.基本串並電路   )

(3)試求:【圖16】之等效電阻Rab為多少歐姆?

Ans : ( 318 / 61 )  Ω

https://youtu.be/SHZilbLY7co



12.基本串並電路 （克希荷夫 電壓定 律 ）⋯⋯a  教材:   https://gogogotpc.blogspot.com/2020/06/12_12.html

 12.基本串並電路 ⋯....b 教材:  https://gogogotpc.blogspot.com/2020/06/12-b.html

相似題撥放清單: https://www.youtube.com/playlist?list=PLIVGPNGFD6zYfTHG7vuhPhBm3nWf2r46L





台電 110-13 基本電學  (  橘本電學 12.基本串並電路 （克希荷夫 電壓定 律 ）  )

如【圖7】所示,求V為多少 伏特(V)。

 Ans : 16 V   https://youtu.be/Yis233OqG4E



12.基本串並電路 （克希荷夫 電壓定 律 ）⋯⋯a  教材:   https://gogogotpc.blogspot.com/2020/06/12_12.html

 12.基本串並電路 ⋯....b 教材:

  https://gogogotpc.blogspot.com/2020/06/12-b.html

相似題撥放清單: https://www.youtube.com/playlist?list=PLIVGPNGFD6zYfTHG7vuhPhBm3nWf2r46L




台電 107(十二月) – 計算2  基本電學  (  橘本電學  13. 由端電壓算電流  )
如圖所示電路,試求:(20分)
(1)S閉合穩定後及Vc 和 iL值(10分)
(2)S切斷瞬間VL及 iL值(10分)
Ans (1) Vc = 120V,  iL = 10A . (2) VL = - 240V , iL =10A .
   https://youtu.be/qSYkmSfYPMc




12.基本串並電路 （克希荷夫 電壓定 律 ）⋯⋯a  教材:   https://gogogotpc.blogspot.com/2020/06/12_12.html
 12.基本串並電路 ⋯....b 教材:  https://gogogotpc.blogspot.com/2020/06/12-b.html
相似題撥放清單: https://www.youtube.com/playlist?list=PLIVGPNGFD6zYfTHG7vuhPhBm3nWf2r46L
13. 由端電壓算電流 （ 由 電流 算 端電壓  ） 教材: https://gogogotpc.blogspot.com/2020/06/13_12.html
相似題撥放清單: https://www.youtube.com/playlist?list=PLIVGPNGFD6zaileUY3PneFOCZyG59O-q_
31 .4 直流穩態 (充電完成 ） 相似題型教材:  https://gogogotpc.blogspot.com/2020/06/31-4.html
相似題撥放清單: https://www.youtube.com/playlist?list=PLIVGPNGFD6zahBhkGd_WF_FRmZ9Bdbjgg
31.1 直流暫態  相似題型教材:  https://gogogotpc.blogspot.com/2020/06/311.html
相似題撥放清單: https://www.youtube.com/playlist?list=PLIVGPNGFD6zakLUylmh2My6_CVb1dep59


113-6 如圖所示，電壓 Vo為 ____ 伏特 （V)。( 台電113-6  )

  Ans: 60V https://youtu.be/icsITpv_T0s





 步驟1：求並聯A點電壓。V=I×R=6×4=24 (V) .

 步驟2：求各分路電流。

   V=I×R=6×4=( )×6=( )×12=24 (V) .

   得i1=6 , i2=4 ,i3= 2

步驟3：求總電流。 6＋4＋2=12 (A) .

步驟4：求3Ω端電壓。 V=I×R=12×3=36 (V)

   得 總電壓V0= 60 V .



12.基本串並電路 （克希荷夫 電壓定 律 ）⋯⋯a  教材:   https://gogogotpc.blogspot.com/2020/06/12_12.html

 12.基本串並電路 ⋯....b 教材:  https://gogogotpc.blogspot.com/2020/06/12-b.html

相似題撥放清單: https://www.youtube.com/playlist?list=PLIVGPNGFD6zYfTHG7vuhPhBm3nWf2r46L




  13. 由端電壓算電流 （ 由 電流 算 端電壓  ） 教材: https://gogogotpc.blogspot.com/2020/06/13_12.html

相似題撥放清單: https://www.youtube.com/playlist?list=PLIVGPNGFD6zaileUY3PneFOCZyG59O-q_
