中油 103年 基本電學 詳解

1、

2.

      這題有影片：中油 103 -2 中油 107_7  台電 102-11   中油 100_26   台電 90 是非 8

                                  https://youtu.be/39j58SOiTBA

3.

台電111年 111-1 (中) : https://youtu.be/VToLpeWNa6M

中油 102 - 53(1:34)、 中油102 - 70 (3:25)、中油103 - 3 (4:45)、中油104-67(6:20) 、中油105 - 1 (7:35)

2.一度電=千瓦 - 小時  類似題教材在 : https://gogogotpc.blogspot.com/2020/06/2.html

*2.一度電=千瓦 - 小時 類似題播放清單 : https://www.youtube.com/playlist?list=PLIVGPNGFD6zZ67IYo7y-wpphSVt_Cpd3R

4.

5.

6.

7.

8.

.中油101年 第43題 基本電學 (57.電橋 )

      如圖43所示 ,  通過 2 KΩ 電阻的電流為 :

                                                       Ans : 12 m A

     https://youtu.be/2JTUTKQEGPo

   2.中油103年 第8題 基本電學 (57.電橋 )

   如圖 8 所示電路 , 求 a b 兩端的等效電阻 .    Ans : Rab = 1 Ω .

     https://youtu.be/z_YrZN32PBs

9.

10.

11.

 中油 103 - 11 基本電學 (55.最大功率)

     如圖 11 所 示 , 電源的內阻 Rs ＞ 0 ，此電路堤供電力給可變電阻RL，

     當 RL由 0Ω 逐漸調至∞時 ，則此電路的效率如何變化 ?

                                                 ANS: 先增後減 .

           https://youtu.be/t3vOP8vucC0

12.

13.

中油 103年 基本電學 103 _ 13 (31.1 直流暫態 )

   https://youtu.be/GRiAcIZM5do

14,

15,

16,

17,

 中油 103年 基本電學 103-17  ( 44.並聯電容 )

某工廠負載為480KW , 功率因數為0.6滯後 ,現欲將功率因數提高至0.8,

    則所虛電容器的容量為           KVAR .    ANS :    280KVAR

  https://youtu.be/8XKdz3UVdNY

18.

中油 103年 基本電學 103-18 (43.3 P.Q.S並聯電路  43.4 P、Q 、S.  交流。串聯 )

   如圖18所示, 電路的功率因數為多少 ? 0.6 (领先 Lead )

   https://youtu.be/gS6QYvyPMPk

19.

中油 103-19 基本電學 無聲精簡 方法一:總阻抗 總電流法 （43.3 P.Q.S並聯電路）

   如圖所示,電路供給之實功率P及 虛功率Q分別為 :

     https://youtu.be/EKnvWmJS4Ro

有聲版  : https://youtu.be/upof5ebaEbo

  3.中油 103-19 基本電學 方法二 ：分路列表 （43.3 P.Q.S並聯電路）

     如圖所示,電路供給之實功率P及 虛功率Q分別為 :

     https://youtu.be/hwPmdHbWcR0

有聲版  : https://youtu.be/Em--pEa0bPg

20.

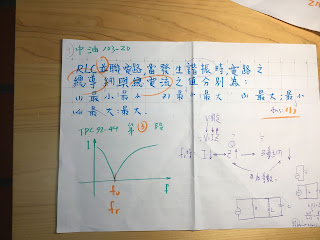

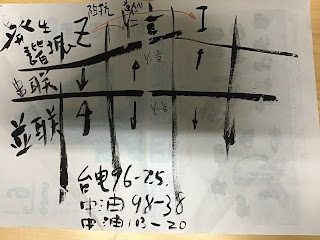

中油 103 - 20

中油 103 - 20 基本電學 ( 47.發生諧振 )

  RLC並聯電路,當發生諧振時之總導納與 總電流之值分別為:

  (1)最小 :最小 (2)最小 :最大 (3)最 大:最小  (4)最 大:最大  ANS: 總導納最小 與 總電流最小

   並聯諧振時 :  i 最小....Z 最大  ...導納 : 最小 .

    https://youtu.be/4R9CyRGGNIc

21、

22、

23.

中油 98年 基本電學 -2.100-6. 101 - 46 . 102-65 .  103-23  .104-13( 28.3 弗來明 )

     https://youtu.be/E5xFNA6J8r4

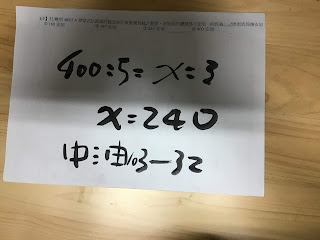

32.

41,

41,

42,

43.

44,

45,

中油103-45 基本電學 ( 橘本電學 25 . 1 Q =C V )

如圖所示之電路,請問C2兩端的電壓為多少?

ANS: 30 V https://youtu.be/1eiTIxaQd0s

中油108- 7 (0:27)  中油100-63 (4:21)   中油103-45 (6:03)



25 . 1 Q =C V  相似題型教材:https://gogogotpc.blogspot.com/2020/06/25-1-q-c-v.html

*相似題撥放清單:

https://www.youtube.com/playlist?list=PLIVGPNGFD6zbTLc2xnW6OsuVz9MXoYhxo

46、

47.

48.

   中油。  103 - 48。

中油 103年 基本電學 103-48   ( 34.5 公式算RMS值 )

https://youtu.be/z7Qv70sVQXo

49.

中油 103年 基本電學 103-49 (33.導納 )

  Y= 1/Z .

1. 先算 Zc     和   ZL

2. Zc     和   ZL   分別 放入 分母 ,  再通分 合併

3.數學課

   ZL =J ω L  ( 必背 )

   Zc =1/(J ω C)  ( 必背 )

50..中油 103 - 50 基本電學 (46.截止頻率時的 P  (要先算諧振頻率時的 (1)Zt、(2)I、V、Pmax))

  RLC串聯電路,R=200Ω , L= 1 H , C = 1 μ f , 若通以頻率可變之電源電壓100V,則當功率因數為1時,電容器兩端電壓為何?

     https://youtu.be/YDrUbJJXd_0



51.

52、

53.

中油 103 -53  基本電學 ( 47.發生諧振 )

   如圖53電路諧振時,電路阻抗 z = 16Ω,則 XL=?



     https://youtu.be/iGvCZ01vu-I

55.

中油108-3、103-55

Ans: 1/4倍   https://youtu.be/9CG_ZEMXg74

3.拉長 (縮短）改變 電阻值 類似題教材在 :  https://gogogotpc.blogspot.com/2020/06/3.html

**3.拉長 (縮短）改變 電阻值類似題播放清單 : https://www.youtube.com/playlist?list=PLIVGPNGFD6zZgfjj0WvLQy6D3Hvcncvis

56,

57.

59、

.中油 103年 第59題 基本電學 (54.變壓器)

    某 Y - △  接 之 三相變壓器 , 由 一 . 二 次匝比為 a : 1 的三具單相變壓器組成 ,

   若三相變壓器之二次側  線電流為 i 2 , 則  一次側線電流為 何 ?

                                                                                                                ANS :  i 2 / (√3 a )

   https://youtu.be/cSzSs5PQtG4

  關鍵 :    (  電流 相 對 相  才能    反比 轉換)

62.

 中油   103 - 62

中油 103年 基本電學 103- 62 ( 44.並聯電容 )

   某用戶之負載為240KW , 功率因數為0.6滯後 ,現欲將其功率因數改善至0.8滯後,

    則應裝置若干KVAR之同步電調相機?  ANS; 140KVAR .

      https://youtu.be/X0UnT0uQFBQ

63.

1.中油  基本電學 103 - 63 (43.1 P、Q、S作圖 )



  在交流系統中,有效功率的最大可能值為          ANS :視在功率

    2.中油  基本電學 107 - 40

  電路中,當視在功率等於有效功率時,其功率因數為多少 ?   ANS : 1

    3.中油  基本電學 108 - 6

  功率因數最大時,餘弦(cos)角=     度 .  ANS : 0 度

       https://youtu.be/gsxxKsJxgAg
