53.向量圖

                                            台電110年-5 (53.向量圖 )

    三相平衡Y接電源 , n 為中性點 ,若線電壓分別為 Vab=120√3 ( 0 ° ，

   Vbc=120√3 (120  ° ，Vca=120√3 ( -120 ° ，b 相電壓(Vbn=? )

                                            Ans: Vb = 120 (150 °

     https://youtu.be/PbOus3V3qGU





                                               台電 107 十二月 - 14

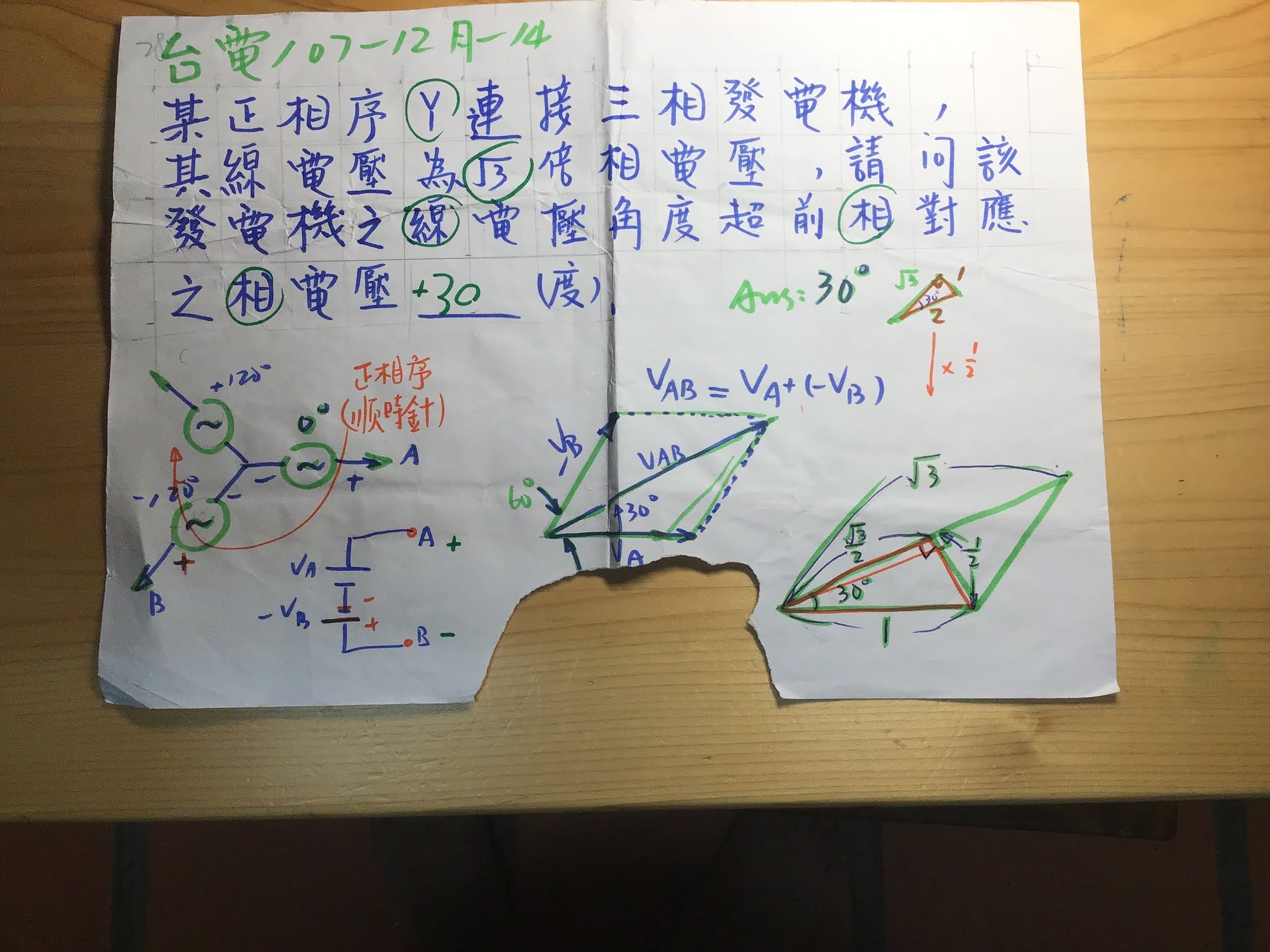

 台電107年12月-14 (53.向量圖 )

   某正相序Y連接三相發電機 , 其線電壓為√3倍相電壓 ,

   請問該發電機之線電壓角度超前相對應之相電壓    度 。  Ans : 30 度 .

                   https://youtu.be/0yyklDu9TBE

   中油 98-63  (53.向量圖 )

   有關平衡三相電壓之敘述下列何者錯誤 ?

   (A)三相電壓的相位角均不同。

   (B)三相電壓瞬時值總和為零 。

   (C)三相電壓的大小均不相同 。

    (D)三相電壓的波形相同   。   Ans : (C)

                   https://youtu.be/c8HeQcJvzhM





       台電 107 -十二月 - 6  (53.向量圖 )

    如圖六所示，請問伏特表指示值為       (V). Ans: 400 V

   https://youtu.be/2wIE10BJKqk







        中油98年第40題  (53.向量圖 )

   三相發電機正相序 ,Y連接,

   已知 A相電壓 Vao=100 (0度 , 則B相電壓 Vbo= ?

   (1) 100 (0度  (2) 100 √3(30度   (3) 100 (負120度   (4) 100 (120度 .

                                    Ans:  (3) 100 (負120度

                  https://youtu.be/AlroJeMy-b4

                                                       中油 98 - 40

40、

中油 101 - 50

中油 101-50  (53.向量圖 )

    平衡三相 Y 接電源 , 相序為正相序  (a - b - c) ,若線路電壓 Vab= 220 (60° ,

      則 Vbc= ?  Vca= ?

                           Ans :Vbc=220 (負 60° ,   Vca= 220 (負180° .

    https://youtu.be/vOguAKRkGpA

      中油 100-19 .. 102-39 ..100-19 ..105-69 ..107-69 ..(53.向量圖 )

   三相平衡電源 ,各相間相差  多少 度 .   Ans : 120    度 .

   https://youtu.be/EY4vGtLcG9c
