中油 102年 基本電學 詳解 (電工原理)



1.


.中華電信 98-1 ( 橘本電學 1.3電流基本定義 )

有一導體10分鐘內共有300庫倫通過 , 則導體的平均電流為 ? Ans: 0.5 A

B.中油 102-1  ( 橘本電學 1.3電流基本定義 )

若通過某電阻的電流為5安培 , 則每分鐘通過該電阻截面積之電量為 ? Ans: 300C

C.中華電信 100-75 、台電107年12月-8、中油 106-51 考 i=Q/t ( 定義式 )

D. 中油 106-5 、中油 107-8、中油 98-6 考 電子帶電量

    https://youtu.be/g7WQB7iXPM4




1.3電流基本定義  相似題型教材: https://gogogotpc.blogspot.com/2020/06/13.html

**1.3  類似題播放清單 : https://www.youtube.com/playlist?list=PLIVGPNGFD6zbfz697owRfmiwzna_JZdVZ










2.




中油 102 -2

https://youtu.be/R1OIQ4vsHpg

(黃色網址 可按到影片 反覆學到 會 , 再按 左上角箭頭 回部落格)






3、





4.








5.







6、







7、





，
8、


















12.






13.







20.中油 102年105年 基本電學 102-20 105-45 (43.2 P . Q . S 串聯電路 )

   如圖電路之消耗功率為多少 ?

      https://youtu.be/m_Gj5Oalnl4







23.


  .中油 102 -23 基本電學  (54.變壓器)

    電動機採用薄疊片的鐵心，主要是減少 ?


                              ANS: 渦流損失


    https://youtu.be/SukNwPZzees














24.






25.






26、




   32.
           中油 102 - 32  基本電學  (54.變壓器)

  兩繞組變壓器的額定電壓為1000V: 100V ,

  額定功率為10K V A，則高壓側的額定電流為？


                                ANS : 10 A .


   https://youtu.be/_zJMWJaDG2U









34

中油102-34  基本電學  (54.變壓器)

    變壓器的工作達最大效率時，此變壓器將操作於：  ANS: 鐵心損失等於銅損失

https://youtu.be/s_3nmewbz7E









36.













39.


中油 100-19 .. 102-39 ..100-19 ..105-69 ..107-69 ..(53.向量圖 )

   三相平衡電源 ,各相間相差  多少 度 .   Ans : 120    度 .

   https://youtu.be/EY4vGtLcG9c



















41.









42.







43.










44.







中油    102 年   第 44  題  (8 .分壓 分流 )




中油    102 年   第 44  題 速解片 (8 .分壓 分流 )








45.


中油 102 - 45  基本電學 (56.最大功率...b)


   如圖45所示電路，求電阻可獲得最大功率時的電阻值多少？


                                                      Ans : 3 Ω

https://youtu.be/sFLhc1oQQqQ












中油 102-45  基本電學 (55.最大功率)

    在實際的電源功率供給中，當負載獲得最大功率輸出時，

     電源的傳輸效率為多少？

                                                         ANS: 50 %

      https://youtu.be/t38y_H6fJuQ









46.









47.










48.







49.






 台電 97-4。         中油 102- 49。   台電 99 - 17











中油 102年 基本電學 102-49(34.2 Vrms 、Vav 、Vp 、Vp_p 、f、T)

     Vrms ( 有效值) 轉 Vav (平均值 )    乘 (2倍 根號2)/π   或 0.89







50.





中油 102 - 50 105 -20








中華電信 基本電學 100-59 台電 96 - 32 中油 102 - 50 105 -20  ( 34.1  波型因數 、波峰因數 )











51.

中油 102年 基本電學 102-51 (45.1諧振電路  fr..Q   .BW   . fH  上 、    fL   下 .  要背表 和公式 )

   在RLC並聯電路中,R=10 Ω, C= 1000μf,若已知電路之品質因數(Q值)為5 ,則電感 L為多少 ?    Ans:4mH

https://youtu.be/UeFLU3m4Q4E




















52.












53.






58.

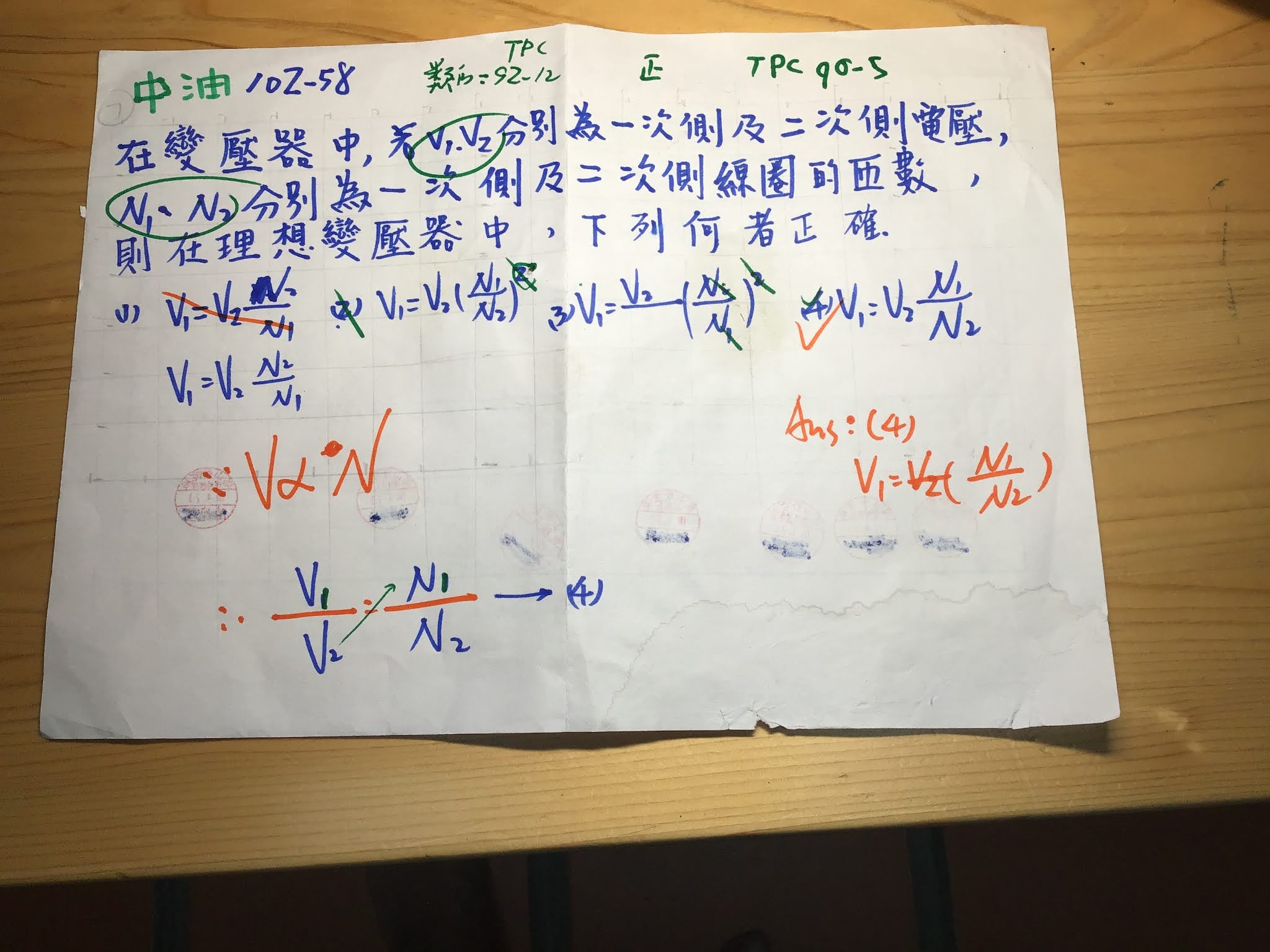

 中油102年第58題 基本電學 (54.變壓器)

   在變壓器中, 若 V1 . V2 分別為 一次側及二次側電壓 ,

   N1 . N2 分別為 一次側及二次側線圈的匝數 ,

   則在理想變壓器中,V1 =       ANS: V1= V2(N1/N2)

     https://youtu.be/NGayO9bMKTE












59.

中油102-59  基本電學  (54.變壓器)

   某兩繞組變壓器的匝比為N1/N2，其中N1為一次側繞阻匝數，

   N2為二次測繞組匝數，若二次側接上5 Ω 的電阻 , 等效至一次測的電阻為？



                                                  ANS:  500  Ω.


      https://youtu.be/jtBsD9yOWMA


















60.





中油 102年 -  60 (23.1 電容 定義 基本公式 運算 )





61.


 中油102-61 ( 50.三角對三角三相交流電路 )

      某三相平衡負載中 ，S3f為總視在功率，VL為線電壓，則線電流為iL為

                                Ans : iL= S3f/(√3 VL)

                           https://youtu.be/FHPFMhjhN6E








中油 102年 第61題  基本電學 (54.變壓器)


      某三相變壓器之 , 高壓側為△連接 , 低壓側為 y 連接 ,

      已知高壓側與 低壓側 之相電壓比為 a ,

       當低電壓側 電流i2 , 則 高壓側線電流為多少 ?

                                                                                  ANS : √3 i2 /a

              關鍵 :    (  電流 相 對 相  才能    反比 轉換)

     https://youtu.be/J4J6v6bcjvc


















63.




64.



65.






中油 98年 基本電學 -2.100-6. 101 - 46 . 102-65 .  103-23  .104-13( 28.3 弗來明 )



中油 102年 基本電學 102-65 ( 43.1 P、Q、S作圖 )

有一RL串聯電路,已知功率因數為0.8,P=4KW,試求電路的虛功為多少?

     https://youtu.be/b-Zf99II0VA







66.



67.







68.




69.





70.






中油 102 - 53(1:34)、 中油102 - 70 (3:25)、中油103 - 3 (4:45)、中油104-67(6:20) 、中油105 - 1 (7:35)

2.一度電=千瓦 - 小時  類似題教材在 : https://gogogotpc.blogspot.com/2020/06/2.html

*2.一度電=千瓦 - 小時 類似題播放清單 : https://www.youtube.com/playlist?list=PLIVGPNGFD6zZ67IYo7y-wpphSVt_Cpd3R






71.







72.









73.











74,

  中油 102 - 74 (48.三相基本觀念,重要的    △起動    : Y  起動)

       三個相同阻抗組成之三相負載由

       三相平衡電源供電, 當阻抗為Y連接時線電流為10A，則阻抗改為△

       接線時線電流為多少?

      (1)(10/√3 ) A   (2) (10/3) A (3)  10 √3 A (4) 30 A

                                              ANS: (4 ) 30 A

      https://youtu.be/JVmY7d35sDg














75.





中油   102 - 75


 中油 102年 基本電學 102- 75 ( 44.並聯電容 )

   某用戶功率因數為0.7落後,欲提升用戶的功率因數,則下列何種方法最為合適 ? ANS:並聯 C .

     https://youtu.be/UM6nVsGjzok







76.



  中油 104 -76。        中油。 102。- 76









中油 102年 基本電學 102-76 (34.2 Vrms 、Vav 、Vp 、Vp_p 、f、T)






77.








78.




中油 102 - 78 基本電學 (  17.電表與電源 )

     https://youtu.be/aLT_yGmYCjE

   應用電壓表與電流表量測未知低電阻時,為減少誤差宜採用下列圖78之何種接線方法 ?















。
