台電 基本電學 109-2⋯

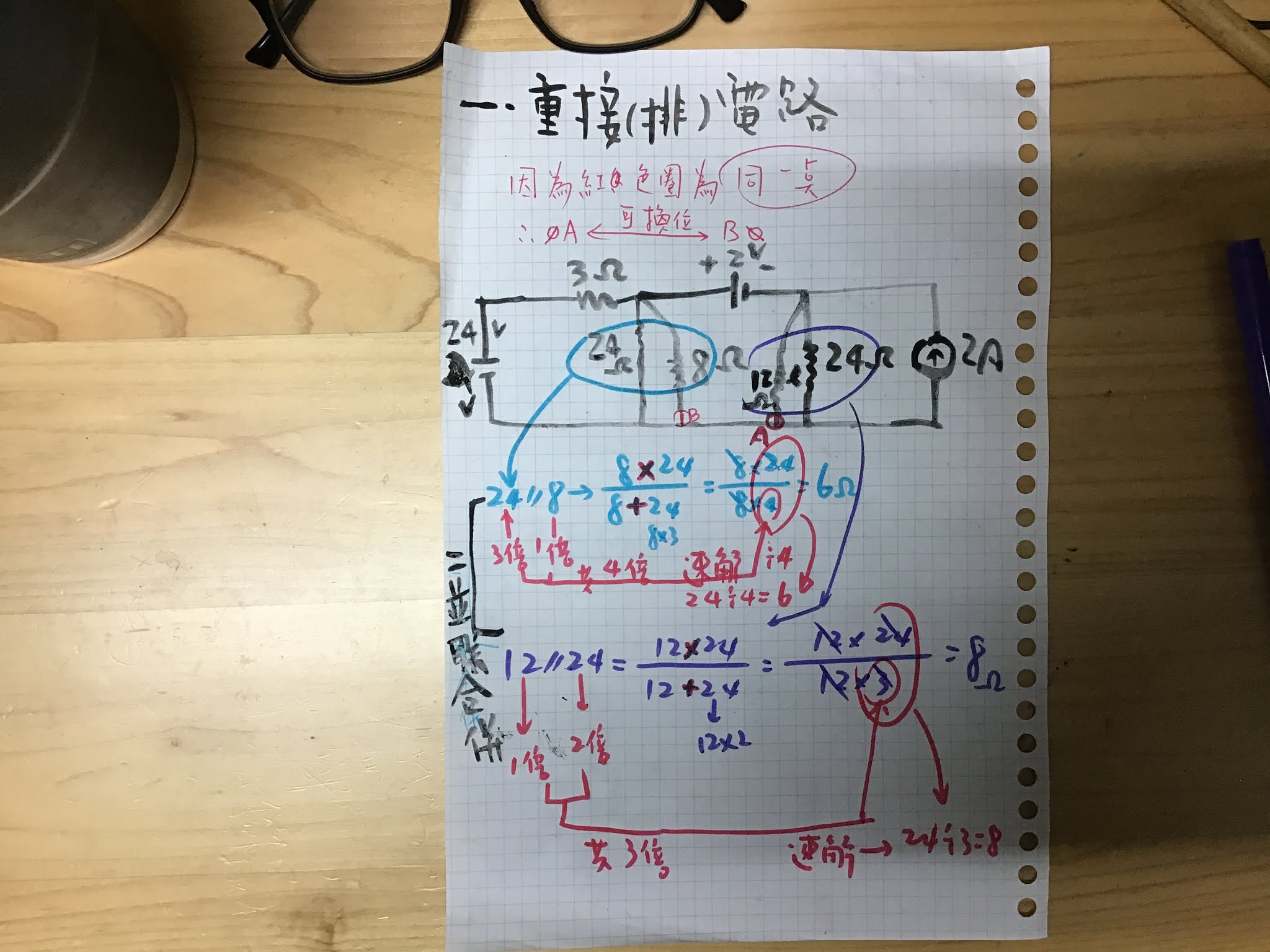

大節點電流法 1、重新排列。 2、電阻並聯 3、節點電流
大節點 電流法
這大絕招可以做一半以上的。 直流電路⋯
也可以 做交流電路
一定要好好研究
如果這題不太懂
那要去 6月 18 日
6 月19日
那裡
先作一些基本題
請各位老大 一定要沉住氣
定下心
每一張相片 點下去 就可以看到清楚大的字
照片間的註解
要看清楚
初 學 的老大。 今天 至少。 確確實實。 學到這裡
第三步驟。 可以先了解一下。 第三步驟 的 前半段
分
兩天學習
切記： 是。 靠近節點端。 減。另一端的的電壓
因爲假設全部電流都是流出
不可 相反
電流 總合為零。
就是不增不減。
本應
流出電流 = 流入電流
後來 （流入電流 ） 移項後
(流出電流 ) 加上 負（流入的電流源）=0
就是總合=0
電流 總合為零。
就是不增不減。
本應
流出電流 = 流入電流入
後來 入電流 移項後
出的電流 加上 負（出的電流）=0
考試因為分秒必爭 我們就
從
移項後
那個 式子列起
“V :電壓
I : 電流
R:電阻
1.、 因為 V=I* R⋯（ 基本電學的 靈魂 公式）不能不背， 重要等級：特級
得 I = V/R （V除R). 分子是 V. , 分母是R
2. 、節點電流法
每一部分：分子是 電阻兩端 的 電壓差，
切記： 是。 靠近節點端。 減。另一端的的電壓
分母是電阻值. ⋯
相除後 就是每一條 分路的電流
3、 然後 ⋯電流總和=0
4、 化簡 每項同乘 分母的 最小公倍數 24
要加 括號
類似題
在
6月18日 那篇
基礎題： 19.2 中華電信98-21
進階題： 19.2 台電97-計算2
可以選其他題練一練
有很多類似題
這題型每年考
一定要練很熟
