44.並聯電容 ( 因為 Xc 是 - j *k , 可減少 虛功 ）..........a


                   44.並聯電容

             解題 步驟 ：

            1. 依功率因數。畫 三角形.

            2. 依 功率  P 放大 三角形.

           3. 兩  三角型 合併 ，算 Q 的差 .

            （大部分人 ，合併畫 合併算
                小的 喜歡 分開畫圖 較 清楚 ）

           4. 由 𝛥 Q 算出 應並聯 電容量.



步驟1: A.畫原圖  B.算倍數(口訣:功率不變) C.放大 .

步驟2: A.畫後圖  B.算倍數 (口訣:功率不變)C.放大 .

步驟3: 算虛功 Q 的差







台電 111-12 基本電學 填充 12
某工廠平均每小時耗電量為36仟瓦特(kW),功率因數(PF)為0.6(落後),欲將功率因數(PF)提高至0.8(滯後),應加入並聯電容器的無效功率多少乏(kVAR)
Ans : 21  kVAR







                                           中華電信 98 -  27












.中華電信 98年 基本電學 98 - 27 ( 44.並聯電容 )


     某工廠平均每小時消耗功率24KW , 功率因數為0.6滯後 ,欲將功率因數提高至0.8滯後,

    則應加入並聯電容的無效功率為 多少KVAR

   ANS :  14 KVAR

https://youtu.be/W69dR-qn2j4












 中華電信  98 - 4





感應電動勢 對應   電感  ( 第 六章 )


.中華電信 98年 基本電學 98 - 4 ( 44.並聯電容 )

  下列何者不適合用來改善功率因數

   https://youtu.be/5mOkIEWPQeU








台電 107 五月 - 20

台電 107年 基本電學  五月- 20 ( 44.並聯電容 )

  某工廠平均每小時消耗功率36KW , 功率因數為0.6滯後 ,如欲將功率因數提高至0.8滯後,

    則應加入並聯電容的無效功率為        千乏(KVAR).        ANS: 21 KVAR．

  https://youtu.be/6tjQr9DLF48

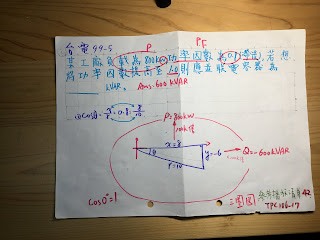

台電 99 - 5


台電 99年 基本電學  99- 5 ( 44.並聯電容 )

  某工廠負載為800KW , 功率因數為0.8滯後 ,欲將功率因數提高至1.0,

    則應並聯電容為     KVAR.    ANS :  600 KVA.

  https://youtu.be/M_zuueOq0yM











台電 107 - 十二 月 - 11


台電 107年 基本電學  12月- 11 ( 44.並聯電容 )

有一電動機, 接於 200 √ (2) sin 1000 t 電源 , 產生實功率2 KW .

虛功率 4 K VAR , 欲將功率因數提高至0.8 滯後 , 需 並聯       ( μF ) 電容器 . ANS: 62.5


 https://youtu.be/zQ1ieri4iFU












中油 103 - 17


 中油 103年 基本電學 103-17  ( 44.並聯電容 )

某工廠負載為480KW , 功率因數為0.6滯後 ,現欲將功率因數提高至0.8,

    則所虛電容器的容量為           KVAR .    ANS :    280KVAR

  https://youtu.be/8XKdz3UVdNY










中油 105 - 38

中油 105年 基本電學 105 - 38 ( 44.並聯電容 )

某用戶之負載為 120KW , 功率因數為0.8 ,

若用戶增設90KVAR 之同步電調相機,   則用戶的功率因數為多少 ?     ANS :  1 .

https://youtu.be/bXMD0gNWJ7Y













中華電信 100 - 96





口訣：

1、這單元 P 不變。

2、輸入 電壓不變 .





中華電信 100年 基本電學 100 - 96 ( 44.並聯電容 )

某負載功率因數 PF=0.6,電流=0.6A,若將功率因數提高至0.8,則電源電流 i 變為多少?

  https://youtu.be/sNaETzZPygw




台電90年 填充 第6題 基本電學 ( 44.並聯電容) 改善 功率因數

 一配電系统載有600KW之負載，其功率因數為 80％ , 若將此負載的功率因數改善至 90％ ,則線路損失減少 ％

Ans : 21 ％

https://youtu.be/Wr5frS8nrCo

(類似 台電 108年填充 第19題 )







台電 96年 基本電學 96- 23 ( 44.並聯電容 )

   利用下列何種電器設備可以改變馬達之功率因數 ?

Ans : 電容器 .      https://youtu.be/yQlZoOoDG6c

44.並聯電容 ........... b.  (改善 功率因數 及， 減少 無效虛功 損耗 ） 類似題在 : https://gogogotpc.blogspot.com/2020/07/44-b.html

**類似題播放清單:https://www.youtube.com/playlist?list=PLIVGPNGFD6zaEhpRgJC7Ag8xAGCA_PhLt

TPC 96 教材:     https://gogogotpc.blogspot.com/2020/02/96.html

TPC 96 題撥放清單:    https://www.youtube.com/playlist?list=PLIVGPNGFD6za10YfWgio5ehs1LXuTAkrA


台電 112年 _ 16

如圖所示 ， 電源 電壓  v(t) =300 √2 sin (377t) V ,  負載 為 電感 性 負載，其 #視在功率為   5kVA 、 實 #功率  （平均功率）為4kVA ;  若 電源 的 #功率因素為  1.0 , 則 #電容 抗 Xc為 _____ 歐姆 （Ω) 。   https://youtu.be/aDSKJ2j2Gbs     ANS : 30
